哈威比例溢流閥結構 PMVS和PMVPS型閥詳 細的圖形符號
PMV (P)和PMV (P)S型閥是直接作用式(譯注:其兩級三通減壓閥作先導級，只是用來 代替手輪對彈簧預緊力進行調節，從這個意義上講是直接作用式)比例溢流 閥，它包括主閥(球座閥①，彈簧②和控制柱塞③)和直接安裝在主閥上的 比例控制組件( 比例減壓閥④和初級減壓閥⑤)組成。 從主閥進口P取出的系統壓力(PMV和PMVP型閥) ，或通過單獨的控制壓加口 S引入的控制油壓，在初級減壓閥⑤處為三通減壓閥④提供所需較低的恒定進 油壓力。比例減壓閥④將此恒定壓力轉化為電比例控制壓力，然后作用于控、 制柱塞③上。這柱塞通過壓縮彈簧②作用在閥①上，從而得到進口P處的系統 壓力。比例減壓閥④和主閥的規格決定了不同的壓力范圍。 彈簧②的預緊力通過調節螺釘⑥來調節。這樣，允許的比例可調壓力范圍,從| 下限Pmin約3 bar開始。 控制電流低于起始電流，甚至反調到零安培，壓力值仍將保持為常數，盡管流量不同時會有所變化(參見第3.3節). 為了PMV(P)型閥比例減壓閥"的優越功能，是需要3 bar或更高一點的壓力。

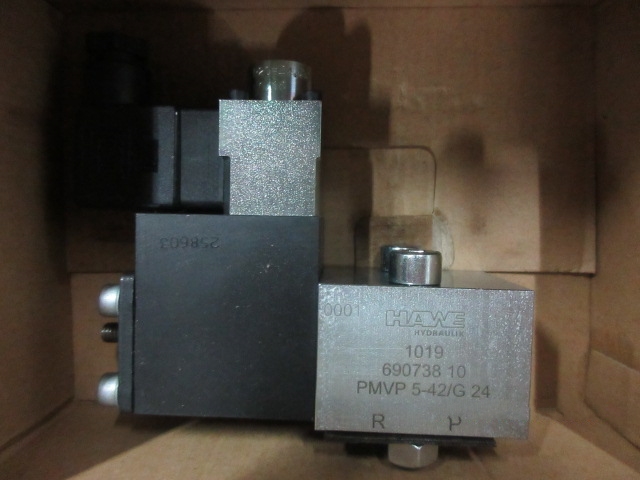

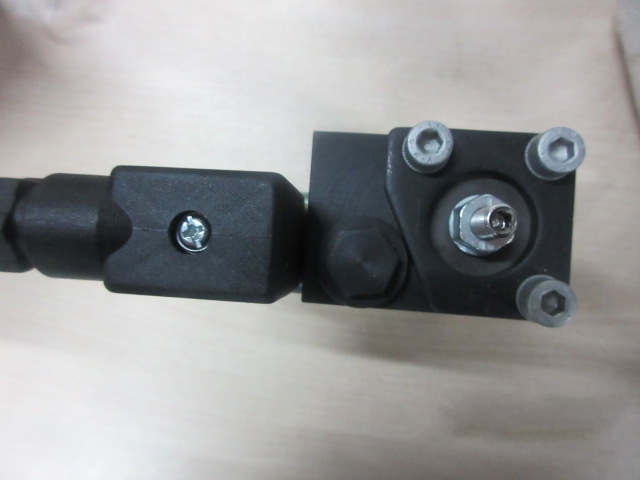

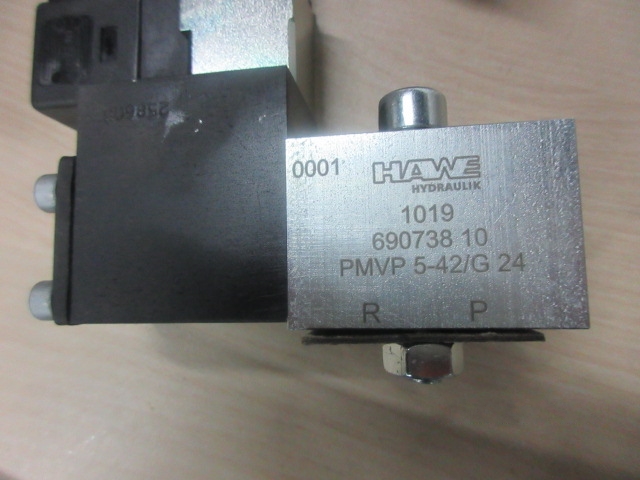

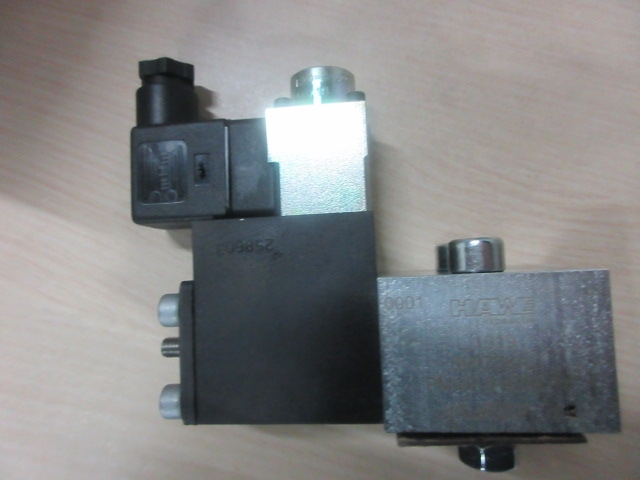

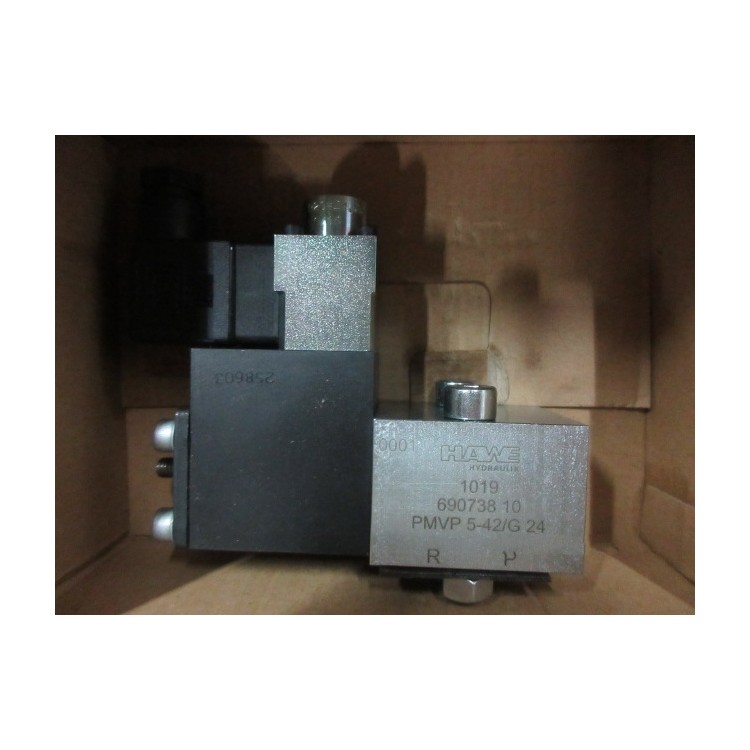

溢流閥PMVP5-42-G24原裝哈威hawe比例溢流閥
名稱 比例溢流閥，直接控制式，球座閥結構
緊固件 通孔或板式安裝取決于型式，參見第4+ +節的元件尺寸圖
安裝位置 任意
油口 管螺紋符合DIN ISO 228/1 (取決于規格)或板式聯接
P=壓力油進口
R=回油口
S=控制油口
表面保護 鍍鋅(電磁鐵鍍鋅和黃褐色鈍化處理)
溢流閥PMVP5-42-G24原裝哈威hawe比例溢流閥
質量(重量) 型式約kg 型式約kg
PMV(S) 41 (51)1,21,2 PMVP(S) 4 (45)1,1
PMV 42 (52, 62) PMVP 5 (56)1,2
PMV 53 (63) PMVP 6 (65)
PMV 64 (84)1,5 PMVP 81,7
PMV 85 1,9
工作壓力 油口PPmax根據調壓范圍
油口SP maxs= 700 bar
油口R，maxR≤20bar (回流，油箱;見第6頁的Op-Q-曲線
