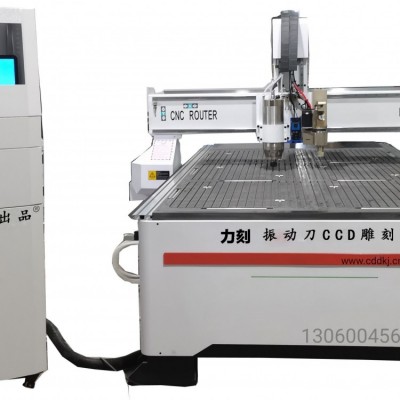

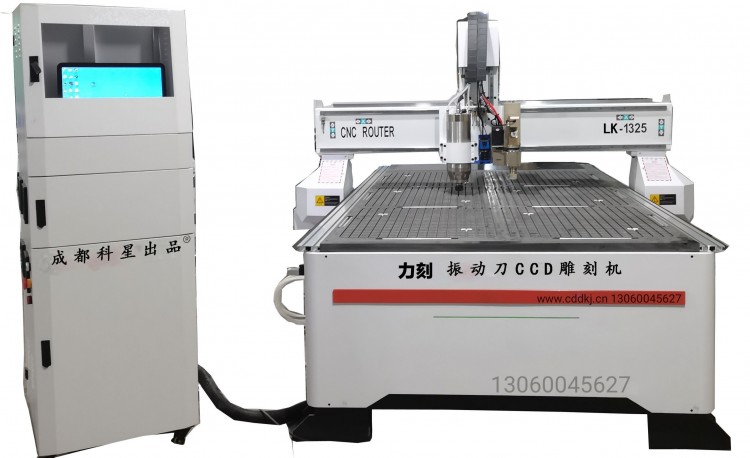

LK-1325振動刀雕刻機 龍門方規 3.2KW水冷主軸馬刻振動刀

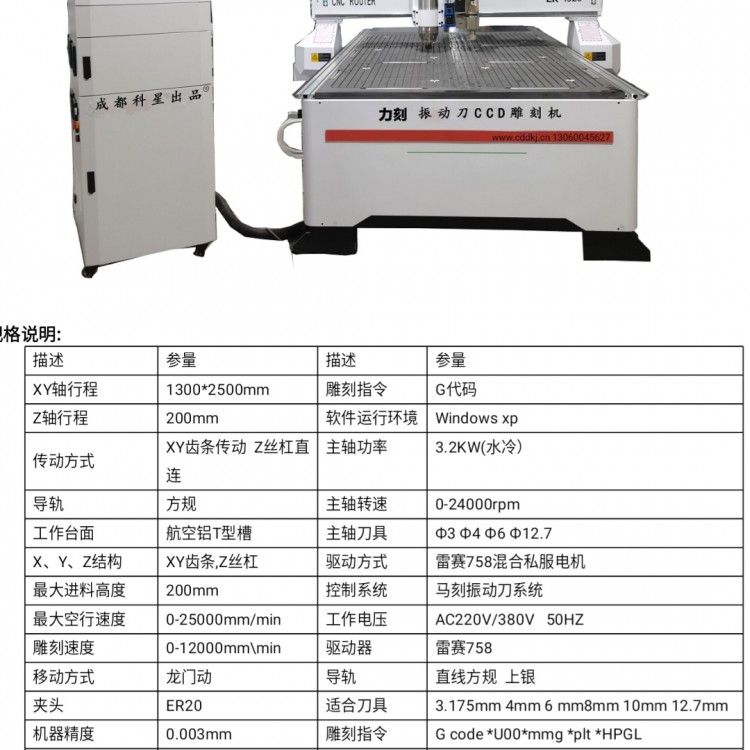

規格說明:
|
描述 |
參量 |
描述 |
參量 |
|
XY軸行程 |
1300*2500mm |
雕刻指令 |
G代碼 |
|
Z軸行程 |
200mm |
軟件運行環境 |
Windows xp |
|
傳動方式 |
XY齒條傳動 Z絲杠直連 |
主軸功率 |
3.2KW(水冷） |
|
導軌 |
方規 |
主軸轉速 |
0-24000rpm |
|
工作臺面 |
航空鋁T型槽 |
主軸刀具 |
Ф3 Ф4 Ф6 Ф12.7 |
|
X、Y、Z結構 |
XY齒條,Z絲杠 |
驅動方式 |
雷賽758混合私服電機 |
|
進料高度 |
200mm |
控制系統 |
馬刻振動刀系統 |
|
空行速度 |
0-25000mm/min |
工作電壓 |
AC220V/380V 50HZ |
|
雕刻速度 |
0-12000mm\min |
驅動器 |
雷賽758 |
|
移動方式 |
龍門動 |
導軌 |
直線方規 上銀 |
|
夾頭 |
ER20 |
適合刀具 |
3.175mm 4mm 6 mm8mm 10mm 12.7mm |
|
機器精度 |
0.003mm |
雕刻指令 |
G code *U00*mmg *plt *HPGL |
|
重復定位 |
0.005mm |
設計軟件 |
文泰、精雕、Artcam、JDPaint、TYPE3 |
|
對角線誤差 |
0.2 |
操作溫度環境 |
0-45°C |
|
相關濕度
木箱外形尺寸 |
30%-75%
3250*2250*1850 |
床身 |
3.5厚加厚床身 |
|
傳動方式 |
新寶減速機 |
材料 |
方管支架床身、鑄鐵立柱、鑄鋁機頭、8毫米橫梁 |
