點擊圖片查看原圖 常見的注漿機，分液壓式注漿機，活塞式注漿機，擠壓式注漿機，螺桿式注漿機。液壓式注漿機又稱為液壓注漿機，液壓式注漿泵，液壓注漿泵。

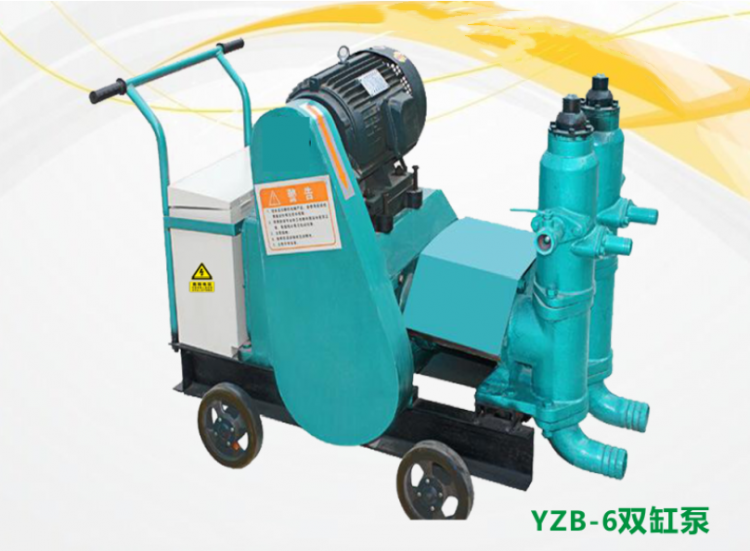

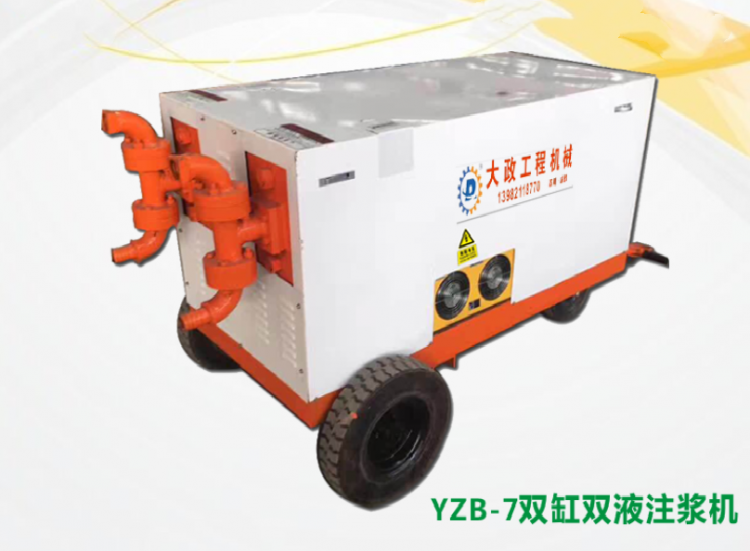

液壓注漿機由電動機、齒輪油泵、溢流閥、液壓換向閥塊、油缸、工作缸、混合器以及油箱、散熱器、油濾器、進排閥和電控箱等部件組成。
液壓注漿機由電動機直接驅動齒輪油泵，齒輪油泵輸出的高壓油液經溢流閥進入液壓換向閥塊，由液壓換向閥塊控制油缸做往復運動，由于油缸與工作缸是同步運動，又因工作缸的缸徑行程都與油缸相同，所以工作缸的排量和壓力基本與油缸相近，工作缸的兩端各有一套吸漿閥和排漿閥，即可以吸排同一種漿液，也可以分別吸排兩種不同的漿液。

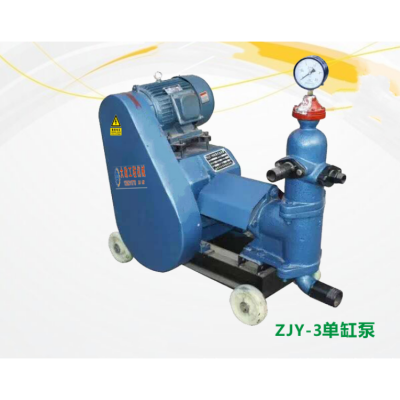

活塞式注漿機又稱為活塞式注漿泵，活塞式灰漿泵。活塞式注漿機在活塞往復運動的過程中，當活塞向外運動時，出口逆止門在自重和壓差作用下關閉，進口逆止門在壓差的作用下打開．將液體吸人泵腔。當活塞向內開壓時，泵腔內壓力升高，使進口逆止門關閉，出口逆止門開啟將液體壓入出口管道。
