產品介紹

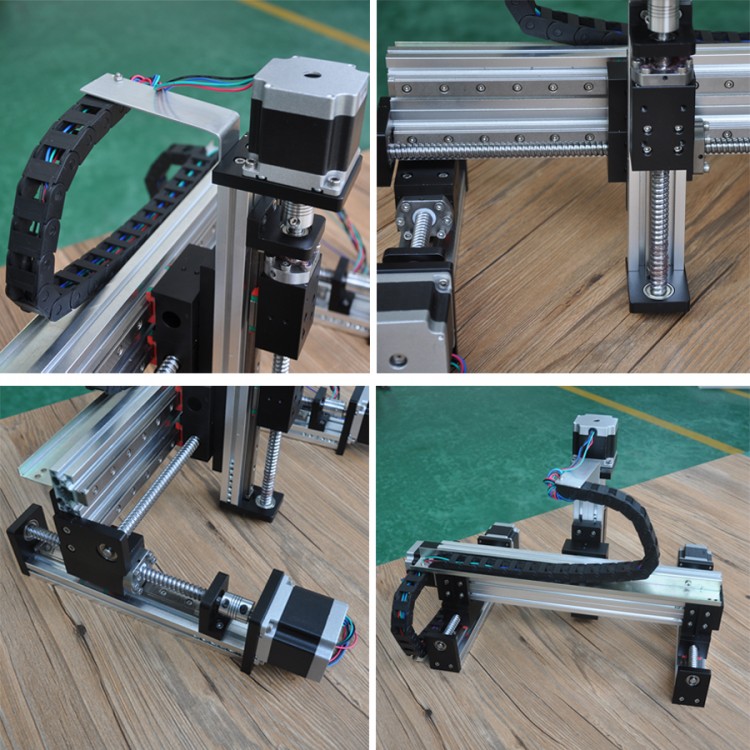

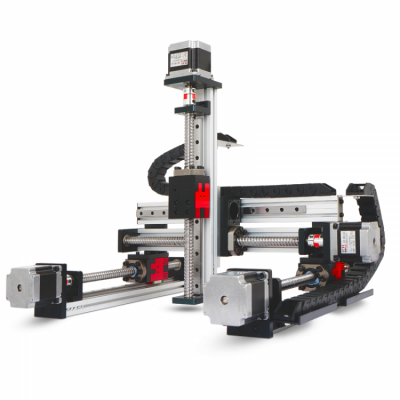

外露式滾珠絲桿三軸滑臺（龍門式）是由FSK40系列直線模組搭建而成的三軸運動系統，可實現三維空間運動。FSK40采用開放式結構，配置單導軌（12MM微軌）單滑塊，絲桿兩端均采用軸承固定以提高穩定性。適用于中低負載中等速度要求，使用環境穩定（模組為開放式無防塵防水功能）的條件。
這款滾珠絲桿三軸滑臺精選優質鋁型材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控制器可實現高精度三維空間的運動控制，并可定制長度，解決各行業痛點，提高生產效率，減少人工成本！
搭建龍門滑臺要求
Y軸：有效行程≤1000MM
X軸：有效行程≤950mm
Z軸：有效行程≤600mm
承重：具體具體使用的情況，來確定負載多少（請聯系我們售前技術咨詢）
產品特點
- 1.結構緊湊，寬度57MM，高度≤80MM。
- 2.結構簡單，除螺釘以為僅13個部件，維護方便。
- 3.重量輕便，重量≤5KG。
- 4.絲桿首尾軸承固定，運行穩定可靠。
- 5.法蘭獨立、拆裝方便，可快速更換電機
產品參數
| 滑臺材料 | 全鋁（高強度6061），全CNC精細加工，精度保證，不易變形 |
|---|---|
| 滑臺面板（上滑塊）寬度 | 48MM*62MM |
| 滑臺高度 | 70MM |
| 可換絲桿 | G1204、G1605、G1610 |
| 底板寬度 | 40MM |
| 底板厚度 | 20MM |
| 精度 | 定位精度0.05MM |
| 承重 | 水平負載≤25KG，垂直負載≤10KG |
| 疊法 | 可以疊十字、懸臂式、T型、龍門式、三軸式、四軸式多種疊法 |
