產品介紹
FTB10系列是福譽新研發的半封閉式皮帶直線模組，可輕易達到高速度的使用需求，運轉穩定，重復定位精度可達到±0.05mm，完美應對所有自動化市場需求，使用范圍及用途廣泛，是目前國際市場主要運用的產品之一。
應用范圍：主要用于工作定位、夾取、搬運等自動化設備，包括電子部件組裝、液體注入填充裝置、點熔焊裝置、電路板與晶圓盒定位插入裝置、物件整列靠齊。
產品特點
- 1.實現高速運行，速度可達1750MM/S。
- 2.剛性高，模組精度保持性好。
- 3.低噪音，運行更穩定。
產品參數
| 型號名稱 | FTB10（單軌） |
|---|---|
| 模組寬度 | 102MM |
| 重復定位精度 | 精度±0.05MM |
| 標配電機 | 400W伺服電機 |
| 皮帶規格 | 15 |
| 導軌規格 | 單軌W20XH15.5 |
| 有效行程 |
50MM~3500MM |
| 極限速度 | 1750MM/S |
| 極限負載 | 10KG（水平）垂直不建議使用 |
| 噪音 | 75分貝（空載）55分貝（額載） |
| 可搭建方式 | 可以疊十字、懸臂、T型、龍門式、三軸式、四軸式多種疊法 |

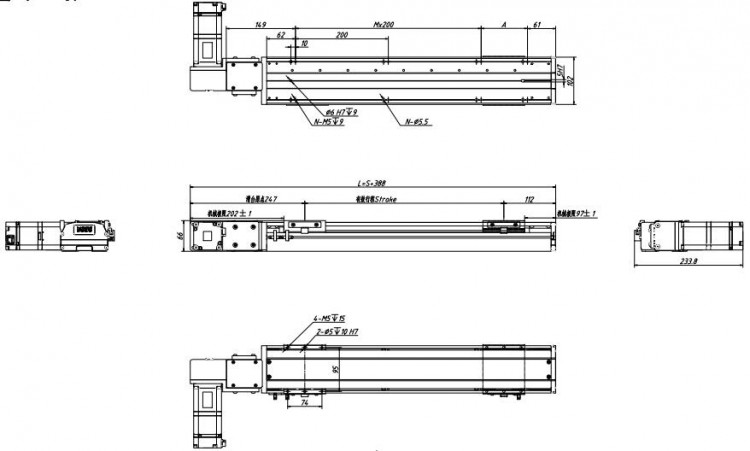

產品圖紙

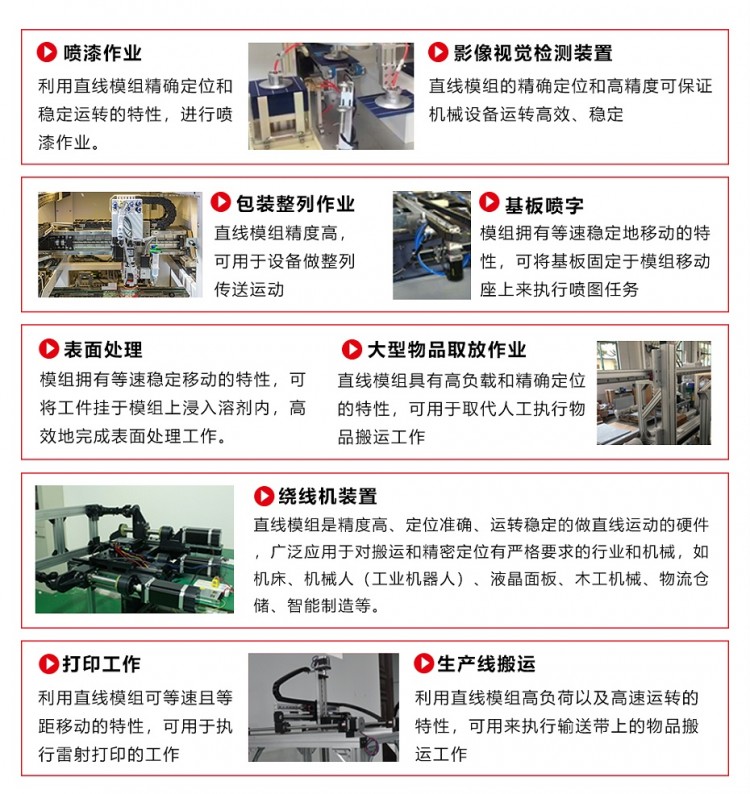

直線模應用行業
