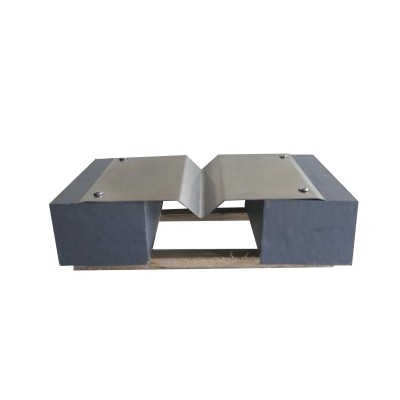

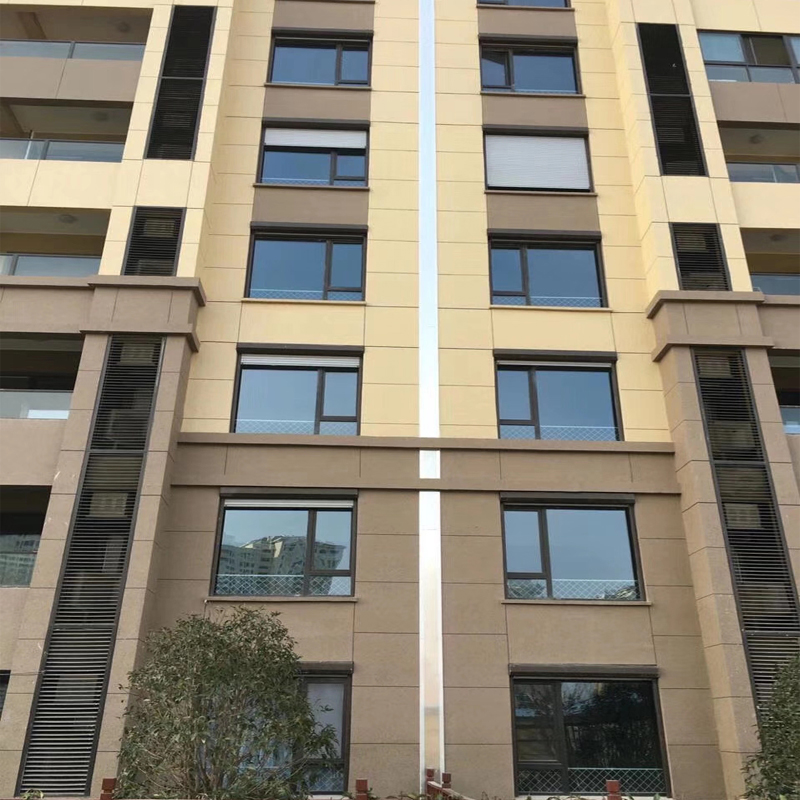

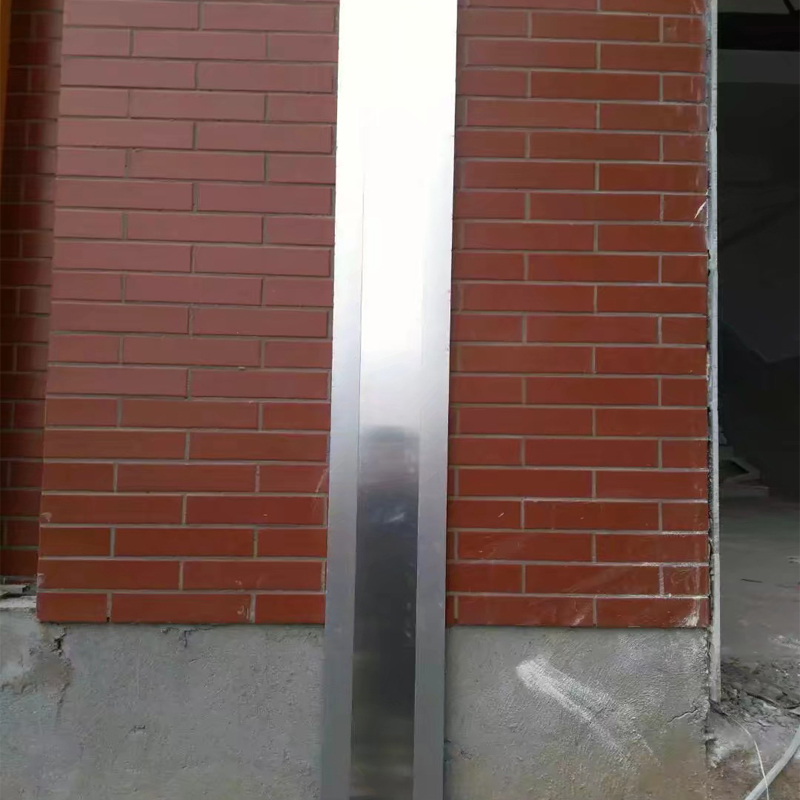

點擊圖片查看原圖變形縫蓋板V型是由鋁合金基座、鋁合金中心蓋板（不銹鋼板、黃銅板）不銹鋼滑桿組成。金屬蓋板型的特點是在蓋板與固定于變形縫兩側的基座之間采用不銹鋼滑桿連接，安裝時滑桿按45度斜放，當基座變位時，金屬蓋板始終保持位于縫的中心。具有與裝修層結合平整的特點。適用于50-500mm縫寬。
變形縫蓋板V型安裝步驟：
1】在安裝之前應認真檢驗槽口是否符合產品要求，多余部分應鑿去，缺損部分應修補，過深過寬部 分需植筋加固，確保槽口的平直度和堅固性。
2】樓地面變形縫裝置應滿足本圖集構造詳圖的要求，如不能滿足應做凹槽或基臺，并與鋼筋混凝土主體結構用膨脹螺栓固定。使用M6的膨脹螺栓埋入結構深度為40mm，使用M8的膨脹螺栓埋入結構深度為50mm
3】安裝時以變形縫中心為基點，根據所選型號，按圖集要求向兩側放樣，定出固定鋁合金基座的位置。用同樣的方法確定膨脹螺栓的位置，間距符合安裝圖紙要求。
4】按設計要求安裝阻火帶（選配）
5】在縫隙兩側基層及止水帶兩邊專用基層膠粘劑涂刷，將止水帶平整鋪貼在混凝土基層上并用相應工具壓實。止水帶固定后兩側與混凝土結合部位不得有氣泡或開口現象。
6】將鋁合金基座放入槽口，調整好設計標高，使縱坡，橫坡與裝飾面保持一致，用膨脹螺栓固定鋁合金基座。
7】將滑桿按設計間距布置，初步固定
8】蓋上面板，用螺栓固定。安裝完畢后，變形裝置表面蓋板應與地坪縱坡、橫坡保持一致。
9】根據需要嵌入橡膠條、大理石或其他材料。

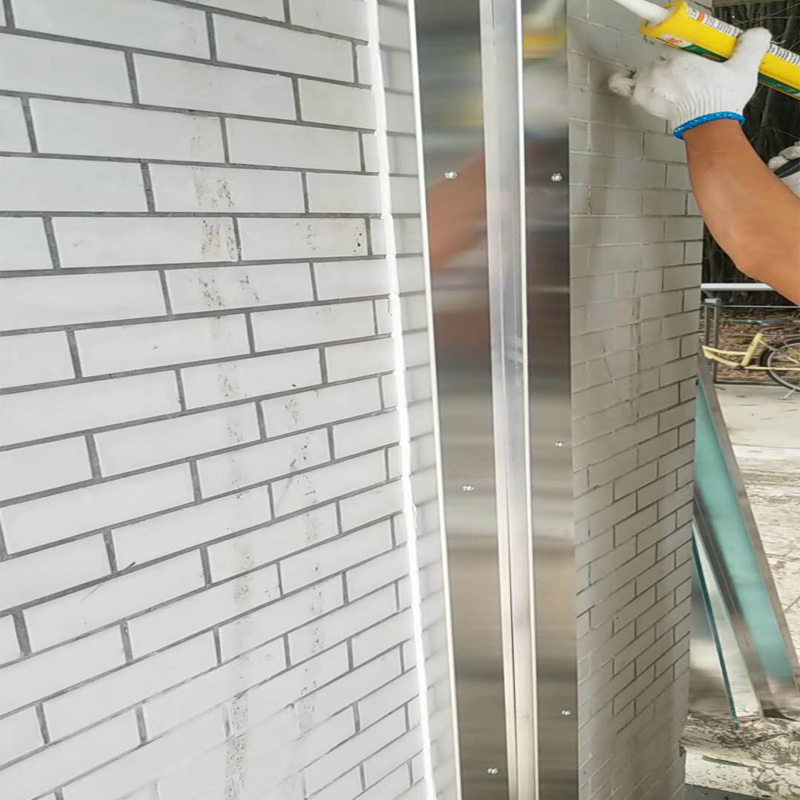

10】個別接縫處應注入墻縫膠并刮平。
11】屋頂縫應特別注意接縫處理。特殊節點及配件由廠家專門加工。
12】做好成品保護工作
