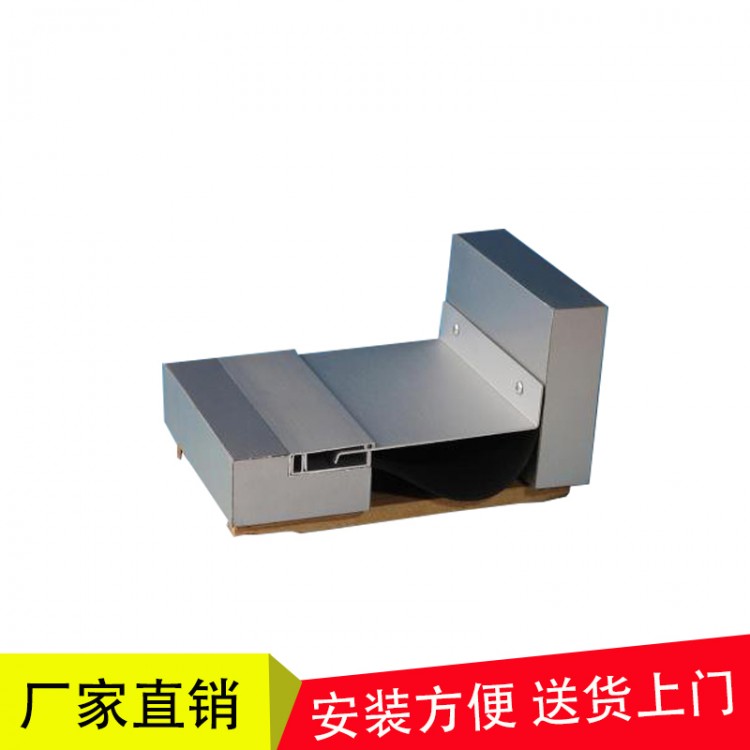

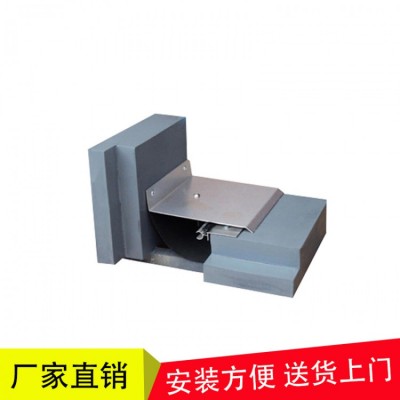

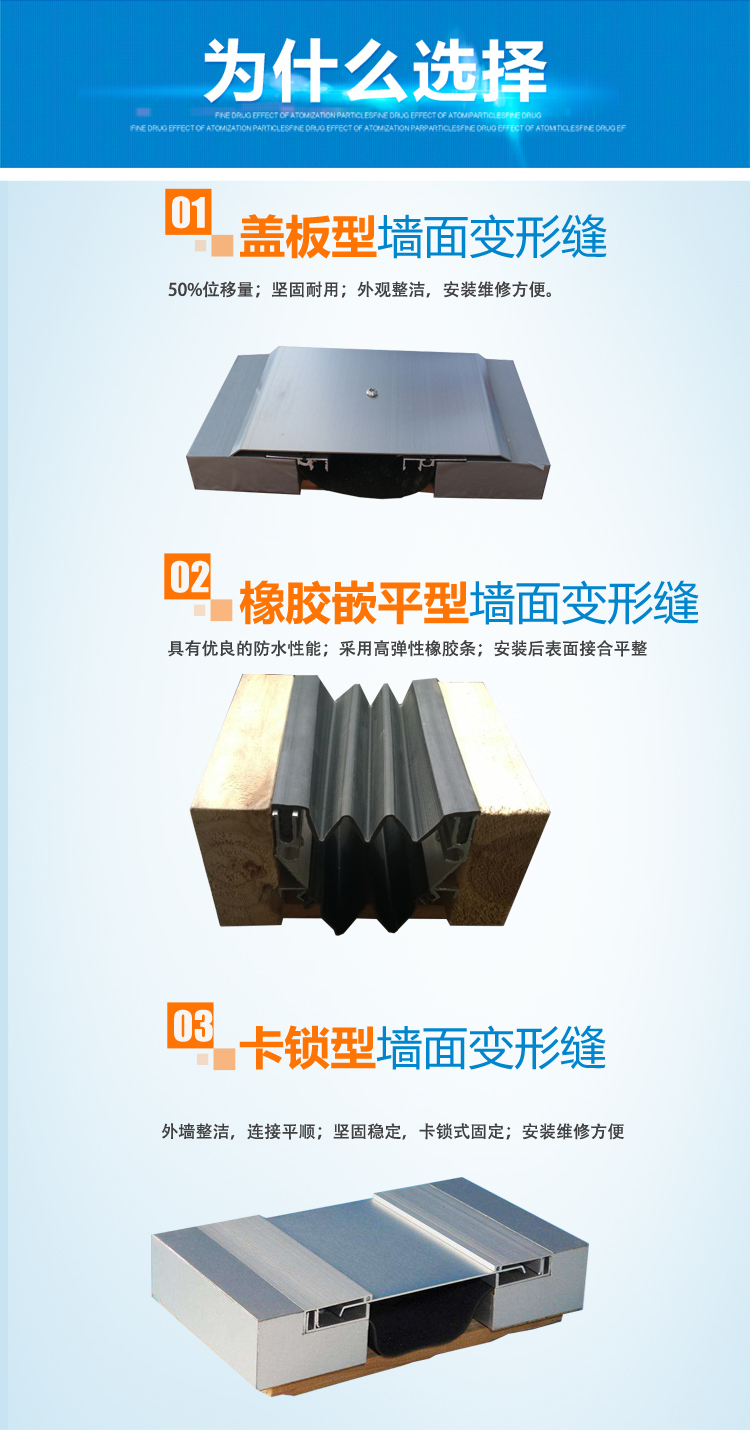

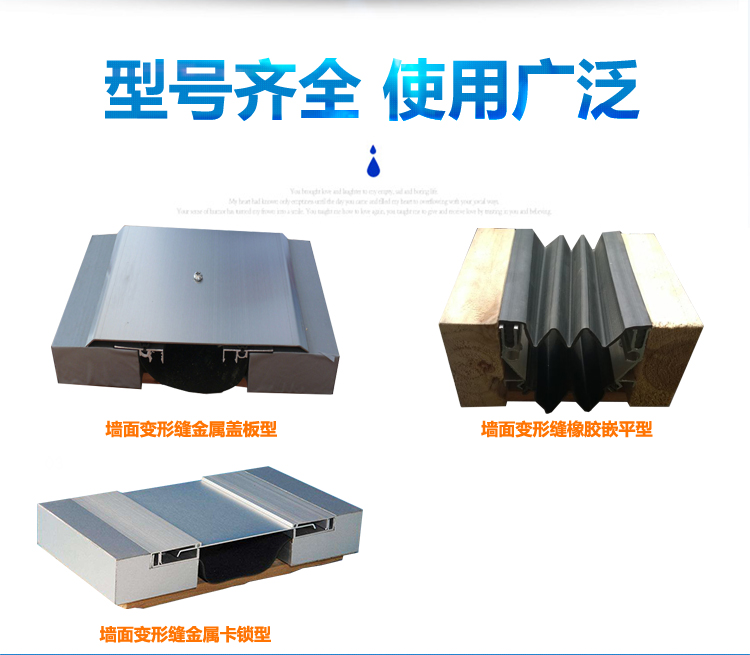

外墻伸縮縫鋁合金蓋板圖集 金屬蓋板型做法參照04cj-1-3變形縫圖集第18頁個IM型 金屬卡鎖型做法參照04cj-11-變形縫圖集第15頁第三個IL2型 橡膠嵌平行做法參照04cj-1-1-變形縫圖集第20頁第1個ER1型 目前在國內變形縫圖集沒有國家標準。通常采用的是地方標準。如04cj-1-2 04cj-1-2 04cj-1-3 2003瀘J/T-302圖集 DBJT24-31-2006(建筑變形縫構造圖集）蘇J209-2004(墻身，樓地面變形縫）等圖集。04cj-1-3是所以變形縫圖集的標準。所以在采購是盡力參照04cj-1-3圖集。

 安裝指南：
使用華安牌提供的緊固件安裝框架。該型號還使用轉桿組件。完整的C / S安裝說明中有一些很好的提示。有關完整的安裝說明。

產品材質標準說明：

　　1．ASTM B 221-鋁料及鋁合金之?dāng)D出型桿、棒、管型材標準規范。相同國家標準GB/T5237-2-2000中6063-T5型材。

　　2．ASTM B 209-鋁料及鋁合金之?dāng)D出或軋制、型材板材標準規范。相同國家標準GB/T5237-2-2000中6061/T-6的鋁及鋁合金板材。

　　3．ASTM A 167 -軋制的不銹鋼板材標準規范SUS 304，相同國家標準GB/T 3280-1992 的不銹鋼板。

　　4．ASTM E 119-防火帶標準測試方法，國家標準GB/T9978-1999《建筑構件耐火試驗方法》。

　　5．ASTM D 412 746 2240熱塑性橡膠SANTOPRENE標準測試方法。

　　6．ASTM D 4637-擠出的片材標準規范的三元乙丙橡膠，相同國家GB 18173.1中的三元乙丙橡膠板。

 外墻伸縮縫鋁合金蓋板工藝標準：
建筑變形縫裝置產品以下簡稱變形縫和防火帶，均執行標準為《建筑變形縫裝置》2003滬J/T—302及Q/320581 DYC001-2004標準。（特殊技術要求均可滿足設計、業主要求而增加）
