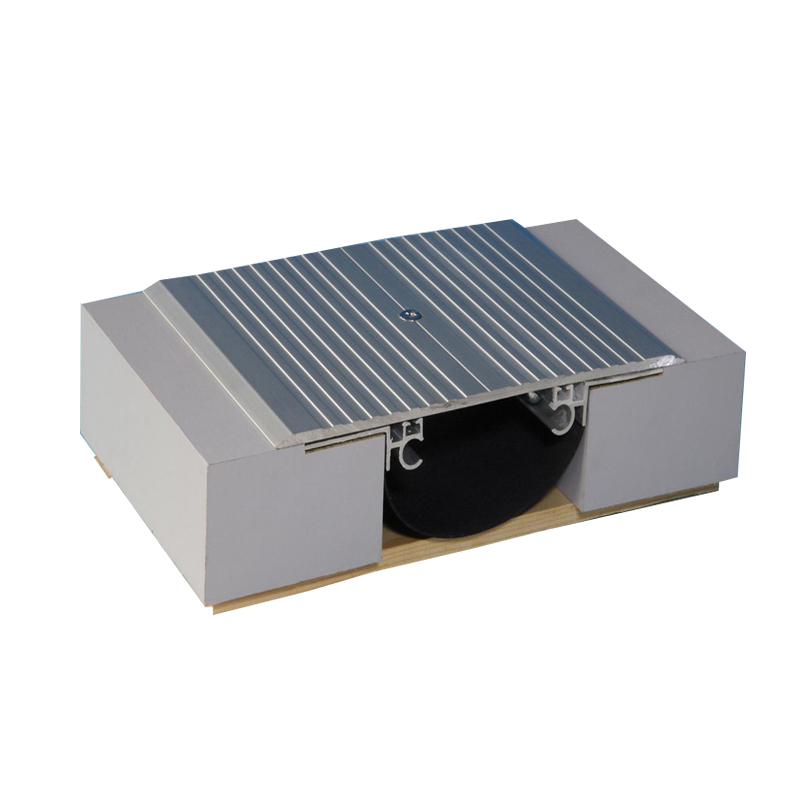

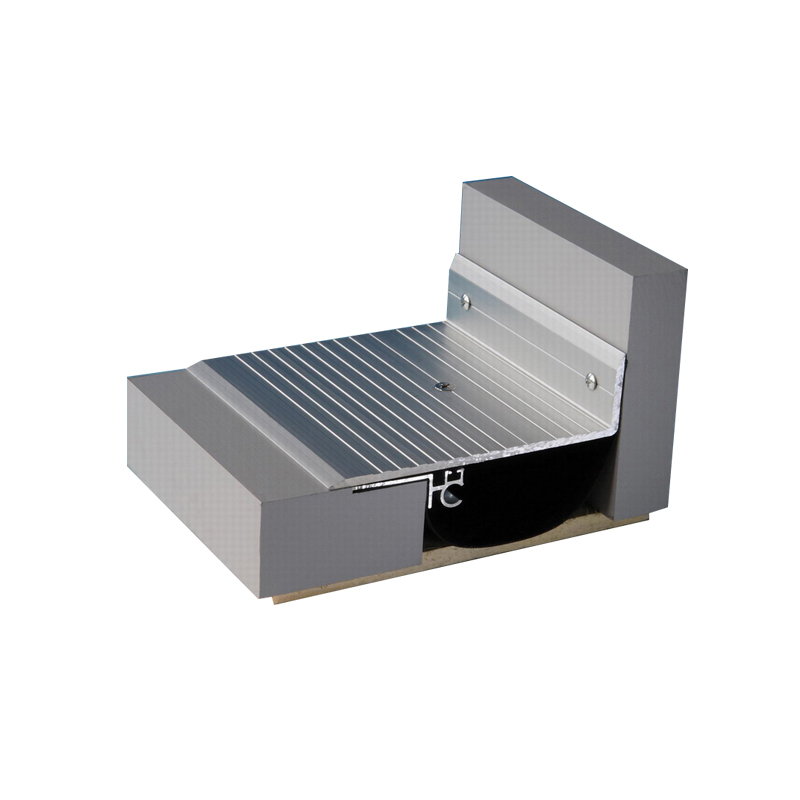

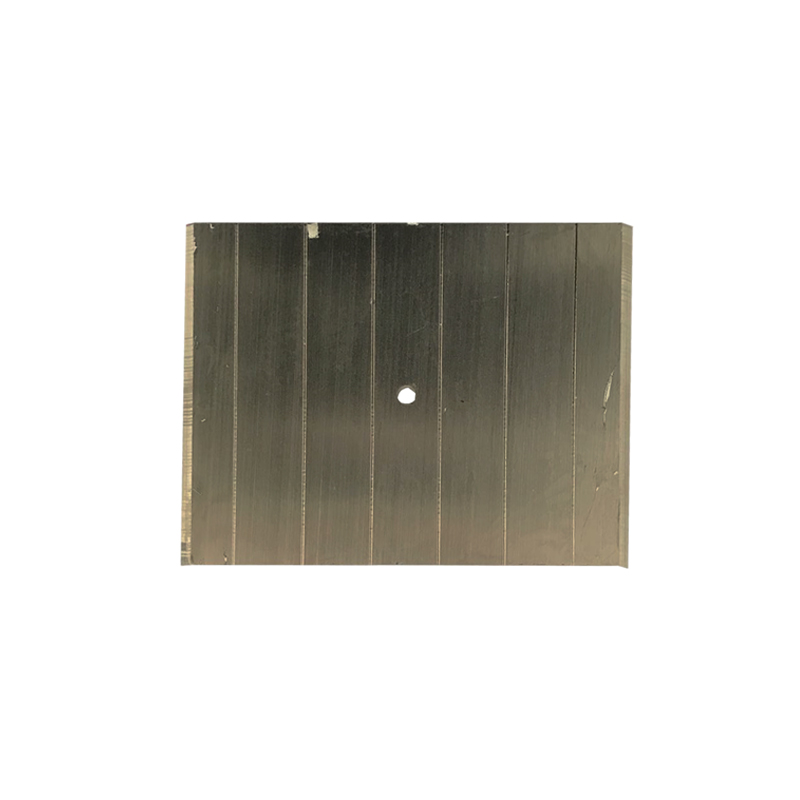

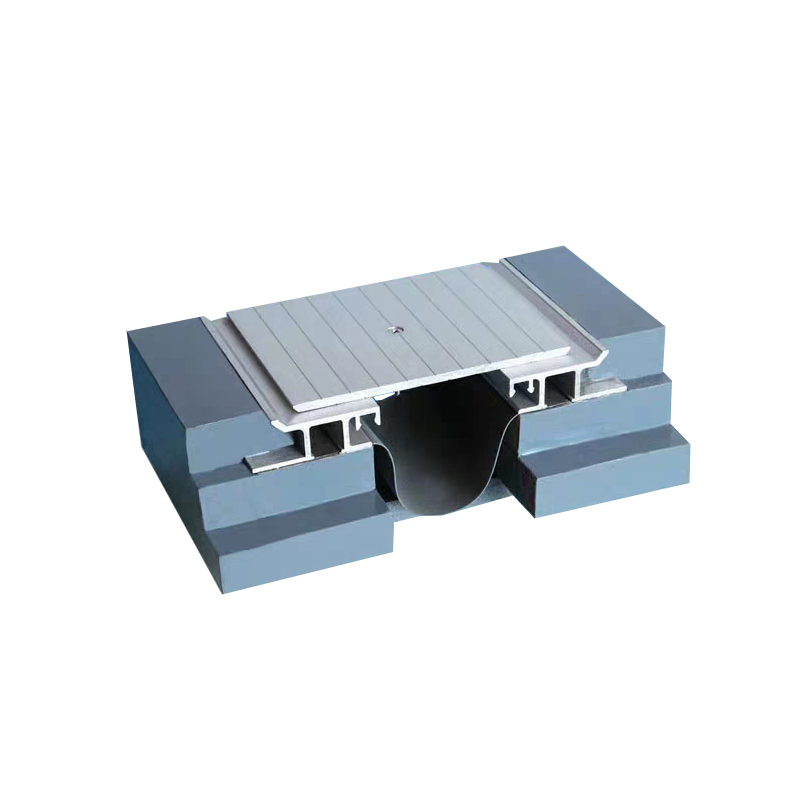

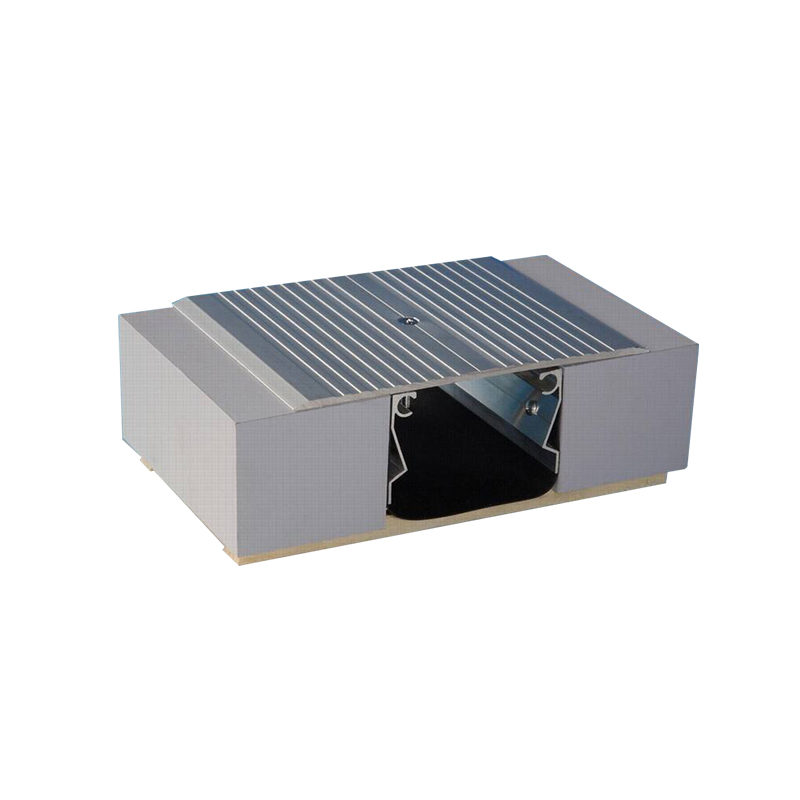

點擊圖片查看原圖金屬蓋板型做法參照04cj-1-3變形縫圖集第18頁個IM型.伸縮位移量可達到變形縫寬度值的50％。耐久性好，可做各種噴涂處理，安裝牢固，穩定性好。金屬蓋板型建筑變形縫想對于金屬卡鎖型，安裝復雜一點，對于大縫寬，蓋板的厚度及寬度比金屬卡鎖型要求高，應次在成本相對于金屬卡鎖型，性價比不高。金屬蓋板型蓋板的材料可根據設計要求選擇。

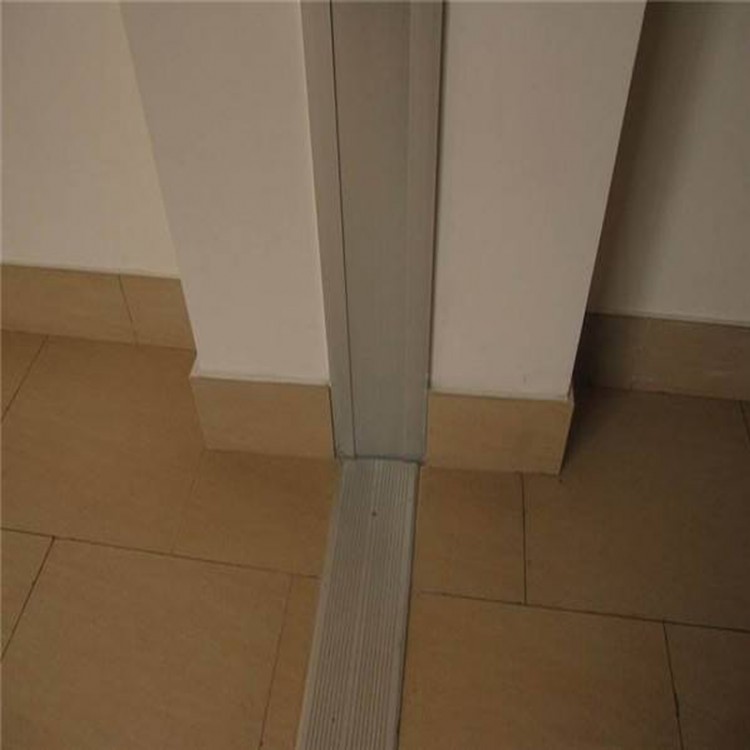

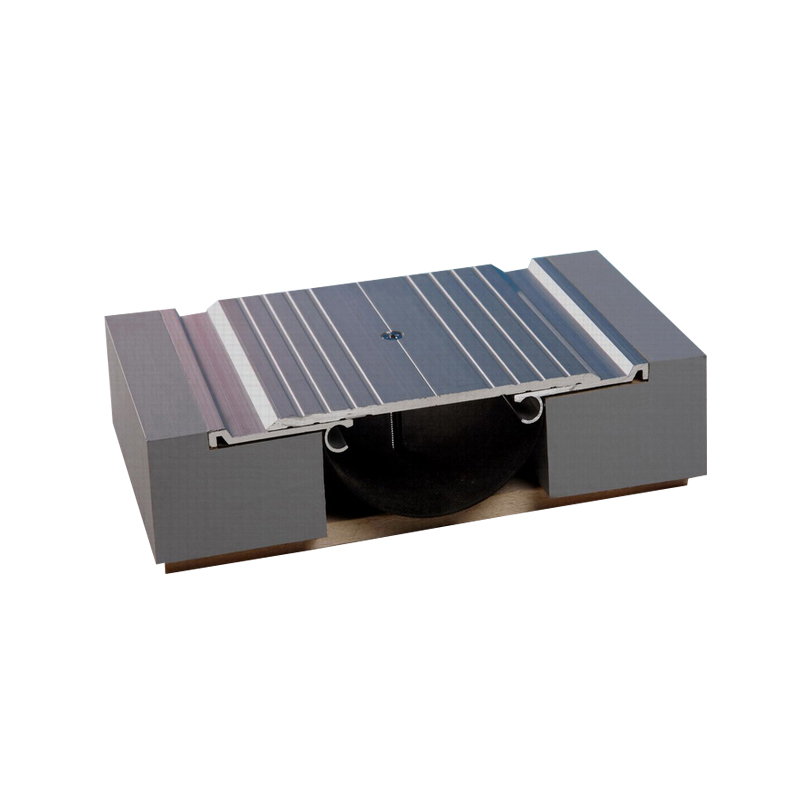

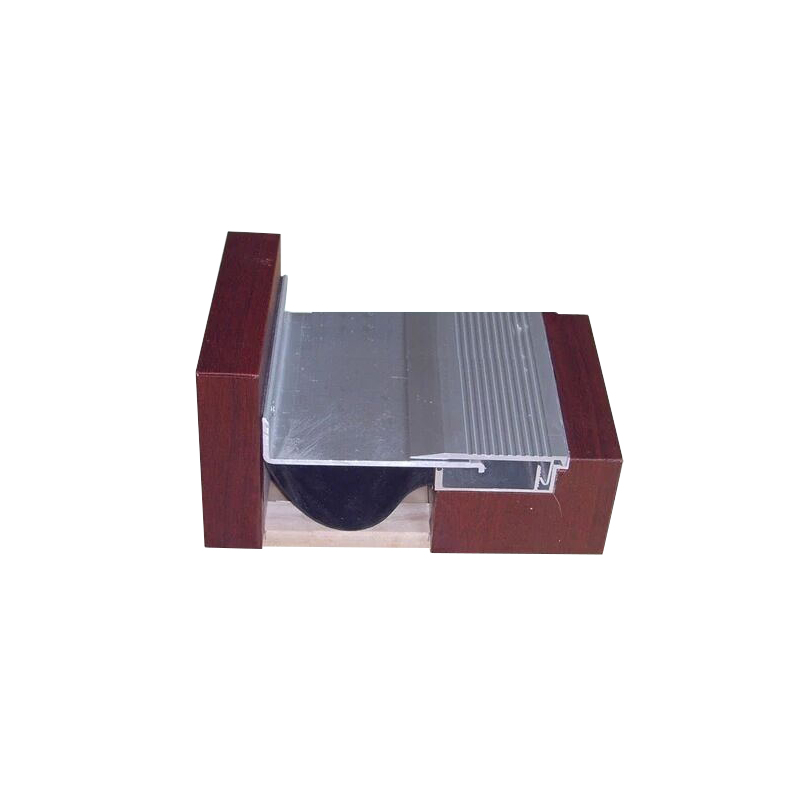

金屬卡鎖型墻面變形縫：做法參照04cj-11-變形縫圖集第15頁第三個IL2型，伸縮量大，耐久型好，基座采用咬合設計，避免安裝中控滑竿鏈接部分的繁瑣。在打縫寬的情況下，對中心板的厚度要求不是高。

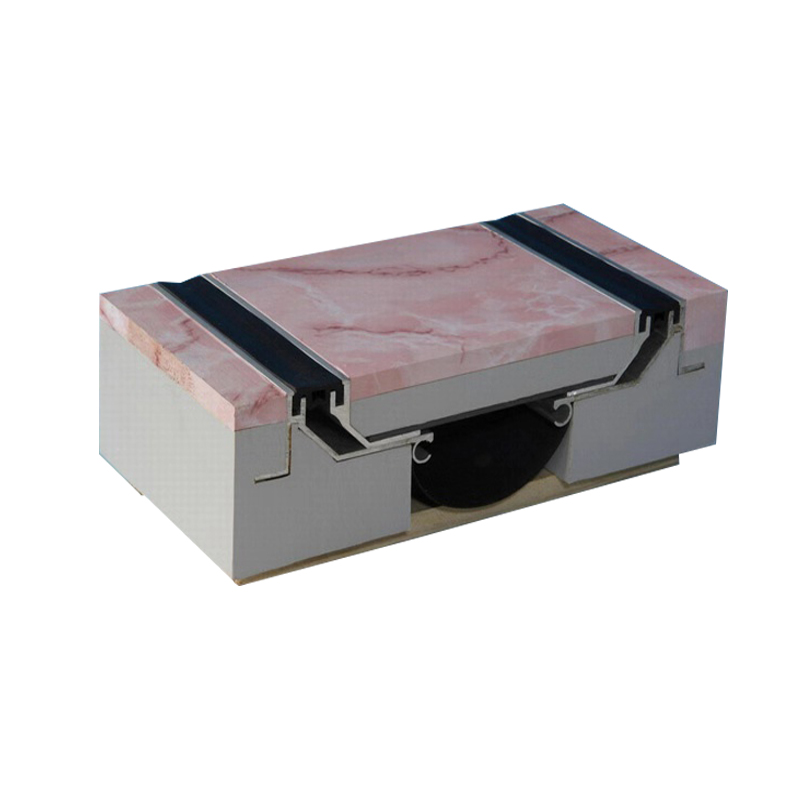

橡膠嵌平行變形縫：做法參照04cj-1-1-變形縫圖集第20頁第1個ER1型。伸縮量大，此型號變形縫同時滿足建筑伸縮縫，抗震，沉降等要求。
濟南伸縮縫性能數據表：
| 模型 | 聯合寬度 | 小的開放 | 大限度的開放 | 暴露的表面 | 阻止寬度 | 阻擋高度 |
|---|---|---|---|---|---|---|
| ESW-400 | 4.00英寸（102毫米） | 2.50英寸（64毫米） | 6.00“（152mm） | 12.00“（305mm） | N / A | N / A |
| ESW-500 | 5.00“（127mm） | 2.50英寸（64毫米） | 8.25英寸（210毫米） | 13.50“（343mm） | N / A | N / A |
| ESW-600 | 6.00“（152mm） | 2.50英寸（64毫米） | 10.00英寸（254毫米） | 15.00“（381mm） | N / A | N / A |
| ESW-700 | 7.00“（178mm） | 2.50英寸（64毫米） | 11.50英寸（292毫米） | 16.50英寸（419毫米） | N / A | N / A |
| ESW-800 | 8.00英寸（203毫米） | 2.50英寸（64毫米） | 13.00“（330mm） | 18.00英寸（457毫米） | N / A | N / A |
| ESW-900 | 9.00“（229mm） | 2.50英寸（64毫米） | 14.50英寸（368毫米） | 19.50英寸（495毫米） | N / A | N / A |
| ESW-1000 | 10.00英寸（254毫米） | 2.50英寸（64毫米） | 16.00英寸（406毫米） | 21.00“（533mm） | N / A | N / A |
濟南伸縮縫材質說明：
1：鋼板：建筑變形縫裝置蓋板采用鋼板，鋼板的技術條件應符合GB/t699中牌號25或GB/T70中牌號Q275的規定，鋼板表面作鍍鋅處理，鍍膜小厚度應為50μm，應符合GB/t423的規定。
2：不銹鋼板：建筑變形縫裝置不銹鋼蓋板應采用06Cr19Ni10不銹鋼，處于嚴重腐蝕環境時應采用022Cr17Ni12Mo2不銹鋼，不銹鋼技術條件應符合GB/T3280及4237的規定。
3：鋁合金板：建筑變形縫裝置蓋板采用6063-T5/T6型材，承重蓋板應采用6061-T6或6005-t5鋁合金，蓋板寬度超過300mm是可采用相同強度的鋁合金軋制板材加工。鋁合金擠壓型材的技術條件應符合GB/T6892及GB5237.1要求，鋁合金軋制板材的技術條件應符合GB/T3880要求。
濟南不銹鋼伸縮縫生產廠家是專業生產加工建筑變形縫、防滑條、鋁合金防塵地毯（墊）、止水帶、阻火帶等鋁合金建筑材料。 我們的產品能夠?qū)崿F(xiàn)建筑物的自然轉移和移動，并且能夠防止煙霧和火災蔓延。建筑鋁合金變形縫是建筑設計中必不可少的部分，以適應運動并保持建筑物和人員不受傷害。
