作原理：

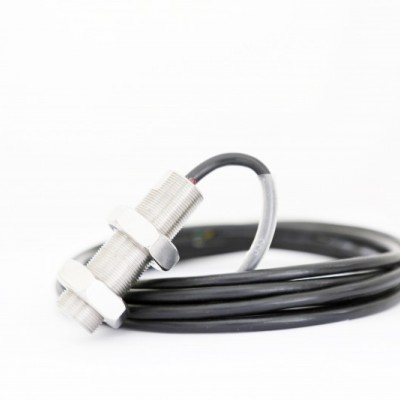

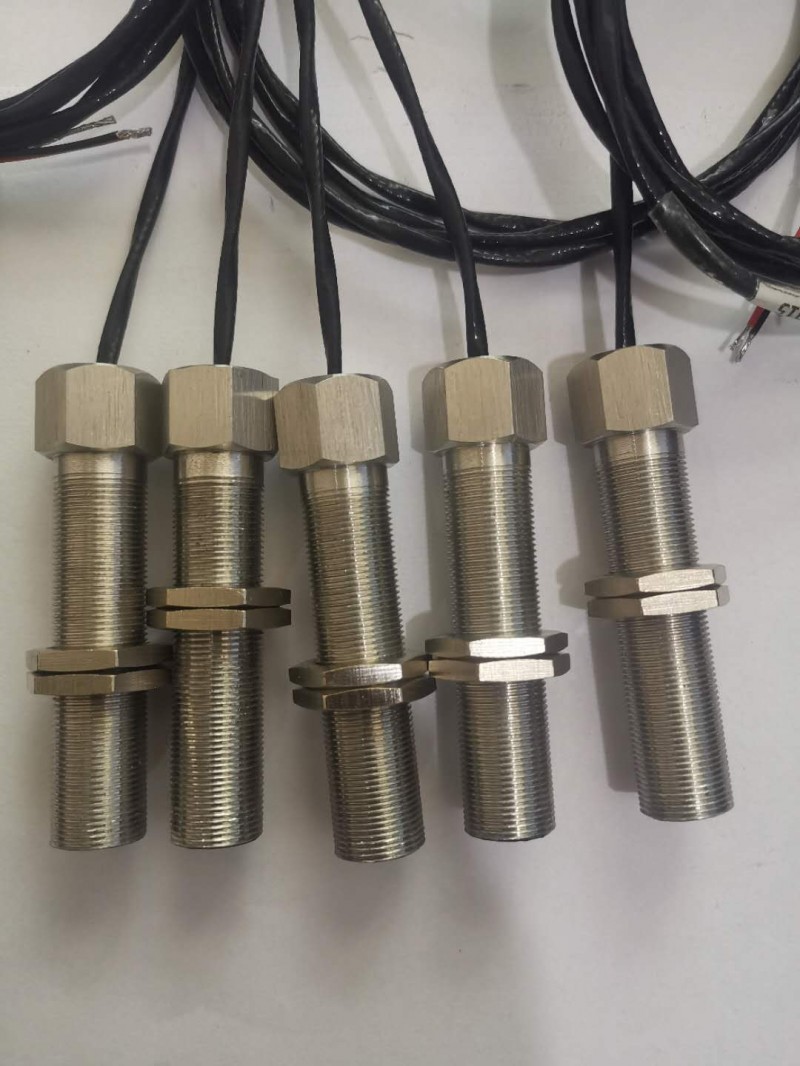

   SZCB-03轉速傳感器內部集成了兩個霍爾器件，按一定的角度布置，配以鍵槽或齒輪能夠輸出兩路有相位差的幅度穩定的方波信號，既有普通的測速功能，又能辨別運動的方向。

  SZCB-03轉速傳感器利用鋼鐵材料（或其他導磁材料）做的齒輪轉動，產生磁通量的變化，通過敏感元件獲得信號，可測量齒輪的轉動。傳感器內置電路對該信號進行放大、整形，輸出穩定的方波信號，測量頻率范圍更寬，輸出信號更穩定，能實現遠距離傳輸。

應用領域

安裝簡單，防水防油，抗震性能強。主要應用于將機械運動中的轉動的物理量轉化成方波脈沖電信號。多用于測量轉速、周期、速度。廣泛應用于機械、冶金、石油、化工、交通、自控、**、汽車ABS、出租車記價器、摩托車發動機轉速、火車車輪轉速、飛機發動機轉速等各個領域。廣泛應用于汽輪機、水泵、電機、風機、鼓風機、壓縮機、磨煤機、制氧機、破碎機、分離機械等大型旋轉機械設備在線監測。客戶群分布在各行各業，包括：石油、化工、電力、鋼鐵、制藥等

技術參數：

1 工作電壓：DC5～24V

2 測量范圍：0～20KHz

3 齒輪規格：模數2 ～ 4（漸開線齒輪）

4 輸出信號：雙路方波，相位差為90°

5 工作溫度：-30 ～+90℃

6 螺紋規格：M16×1×80mm （可以定做）

7 安裝間隙：1～3mm（以現場調試為準）

8 重    量：約100 g

9 接線方式：紅—+24v； 屏蔽線—GND； 黑—通道1輸出； 白—通道2輸出
