一般的振動測量系統通常由激振、拾振、中間變換電路、振動分析儀器及bai顯示記錄裝置等環節所組成。測振部分是振動測量儀器的基本部分，它的性能往往決定了整個儀器或系統的性能。根據線性系統的疊加原理，振動的響應是振動系統測振部分對各個諧振動相應的疊加。



通過將振動加速度信號傳感器等安裝在發動機能夠激發振動的部件上，測試點的振動必須具有一定的代表性，能夠準確的穩定的反映出激振力和發動機的振動幅度或頻率等參數。振動傳感器的安裝位置適合選裝在發動機的安裝節轉子的支撐面和承力的機匣的對接面。



承力機匣的振動是發動機主質量的振動，也是發動機的力的傳輸結構，比如其他的激振源：葉片、風扇、軸承等產生的振動會通過承力機匣傳到發動機的外殼，所以可以從某種程度上說，承力機匣的振動能夠反映出發動機總質量的振動狀況，轉子的不平衡度和附件的受激振的程度。

HY-5V掛壁式雙通道振動監視保護儀 掛壁式 軸承座風機測振儀器供應

• 簡介：

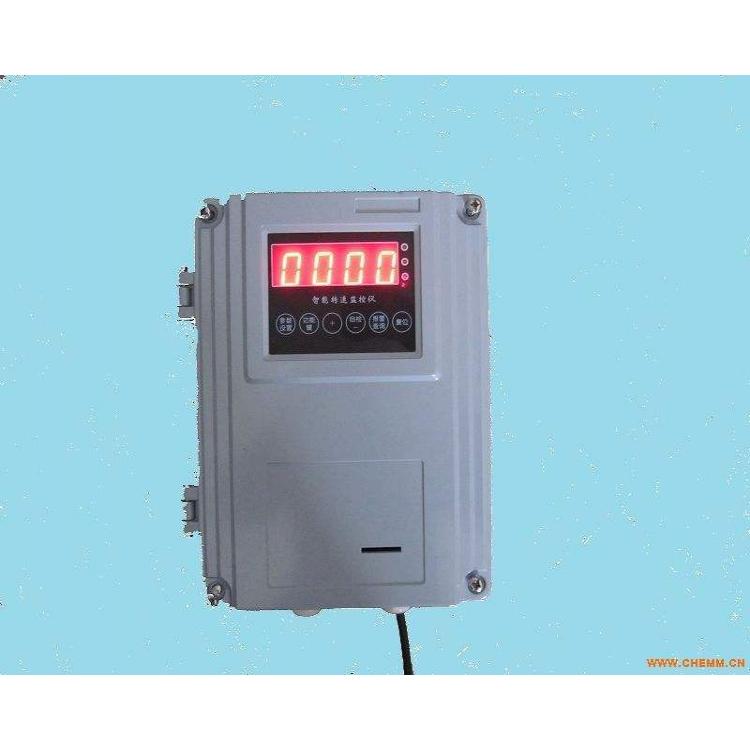

該儀表是采用 單片微機構成轉速測量系統，在設計中把計算機和儀表融為一體，并充分注意硬件和軟件的有機結合和統一，發揮軟件編程靈活、易變的特點，并且有測量范圍和報警值任意設定功能，可滿足1槽或3槽、30～120齒等不同的被測條件，有零轉速報警功能，有反轉報警功能，用戶可根據不同的條件選擇zui適合的功能。該儀表使用方便,可靠性高,帶軟硬件看門狗電路是測量轉速的一代儀表，它適用于電廠汽輪機、工業汽輪機、水泵、風機的轉速測量要求。QBJ-3C2/G型智能轉速監測儀可分為盤裝和掛壁式二種，供用戶選擇。



、功能說明：

• 測量值、報警設定值，可分別在LED數碼管上顯示。
• 當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
• 設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
• 具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
• 振動烈度(振動強度)和振動幅度（振動位移）自由切換。



四、電氣指標：


• 傳感器輸入：SZ-6磁電式速度傳感器
• 測量范圍：0～500μm pk-pk

                   0～50.0mm/s rms

• 測量精度：線性誤差≤±1% （滿度值）
• 顯示方式：數碼管顯示
• 頻    響：1.0－300Hz
• 電流輸出：4～20mA；驅動500Ω的負載
• 報警接點容量：AC220V/3A，DC28V/3A
• 工作電源：220VAC±10%  50Hz  功耗≤10W



五、物理指標：

• 整機尺寸：

     盤裝表：160（寬）×80（高）×160（深）mm

     開孔尺寸： 152（寬）×74（高）mm

     掛壁表：寬190×高290×厚92（mm）；

     安裝尺寸：底170×高272（mm）



六、環境指標：

•  溫   度： -10℃到+80℃，相對濕度 ≤90%

四、電氣指標：

• 傳感器輸入：SZ-6磁電式速度傳感器或ZH3118振動加速度傳感器
• 測量范圍：0～500μm pk-pk

                            0～50.0mm/s rms

• 測量精度：線性誤差≤±1% （滿度值）
• 顯示方式：數碼管顯示
• 頻    響：1.0－300Hz
• 電流輸出：4～20mA；驅動500Ω的負載
• 報警接點容量：AC220V/3A，DC28V/3A
• 工作電源：220VAC±10%  50Hz  功耗≤10W



五、物理指標：

• 整機尺寸：

     盤裝表：160（寬）×80（高）×160（深）mm

     開孔尺寸： 152（寬）×74（高）mm

     掛壁表：寬190×高290×厚92（mm）；





SDJ-3L振動監測儀物理指標：

整機尺寸：

盤裝表：160（寬）×80（高）×160（深）mm

開孔尺寸： 152（寬）×74（高）mm

掛壁表：寬190×高290×厚92（mm）；

安裝尺寸：底170×高272（mm）



SDJ-3L振動監測儀環境指標：

   溫   度： -20℃到+60℃，相對濕度 ≤90%





詳情就在成都懷程科技，您不懂沒事，只需您給我們一個型號，我們就能給你相應的產品，歡所有有需求的客戶們來電訂
