技術要求
1．引出套管長1米，引出線長1.5米，(根據用戶需要)出線孔ф6。
2．引出線編號及顏色　　　　　
三、技術參數
LVDT傳感器：
1、勵磁電壓：根據實際需要，1～3KHz正弦波
2、靈 敏 度：測試見圖，“E”mV/mm/V±5﹪
　　　　　　(輸出/位移/激勵電壓)
3、.線 性：±1﹪
4、相 位：芯桿引導端拉出時,次級1電壓增加，次級2電壓減少
5、溫度范圍：0～150℃，在溫度范圍內每變化38℃，對于任何位移，輸出直流電壓變化不超過1.25%
6、耐 壓：1500V、50Hz，1分鐘
7、初級線圈阻抗大于50Ω
8、鐵芯與引導桿連接應可靠
9、外殼在裝配夾緊時，應能承受夾緊力
10、引出線帶壓線接頭（0.5×3）
11、采用氣密封裝配，可浸入油或水中
12、引出線頭接帶護套銅接頭（0.5×3）護套顏色與線*
LVDT變送器：
測量范圍：0～500mm內任意指定
測量精度：≤1%
輸出電流：DC4～20mA(帶有隔離器)
供電電源：DC24V 功耗≤5W
使用環境：變送器-25～45℃ 傳感器 -25～120℃
安裝方法：變送器就地防護箱或控制柜內
外形尺寸：變送器長120×寬60×高40（mm）



HTD系列油動機傳感器（3 線制，6 線制 ）

環境指標:

前置器工作溫度：-40℃～+65℃
探頭和延伸電纜：-40℃～+125℃
相對濕度： 95%，不冷凝傳感器能動態、非接觸地測量被測金屬導體與探頭端面的相對振動位移（如軸振動等）。
傳感器能靜態、非接觸地測量被測金屬導體與探頭端面的相對位移（如軸向位移、脹差等）。

TD-1P系列防爆位移傳感器 非接觸測量金屬位移 電渦流傳感器

電渦流傳感器應用：

 QBJ-TD-1-250三線制位移傳感器 多種輸出

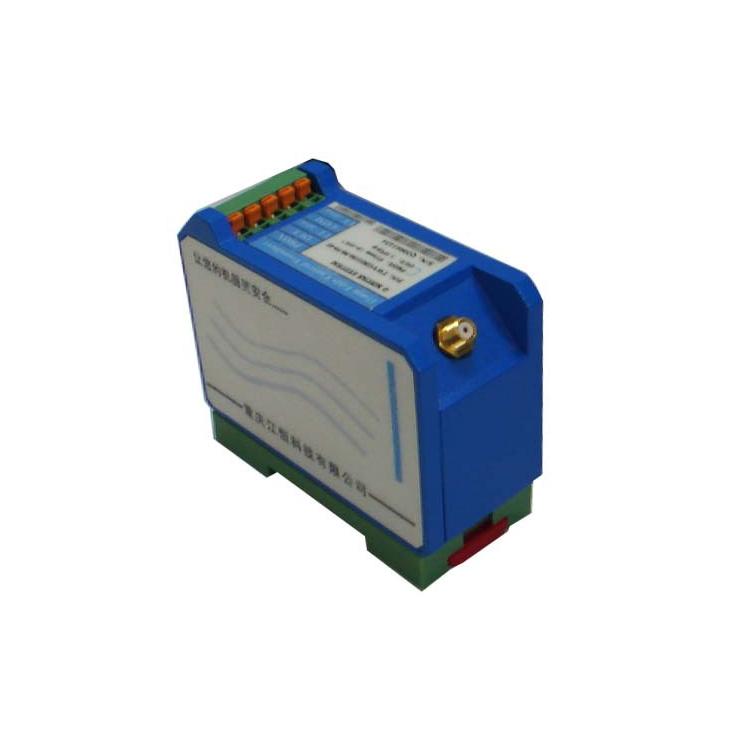

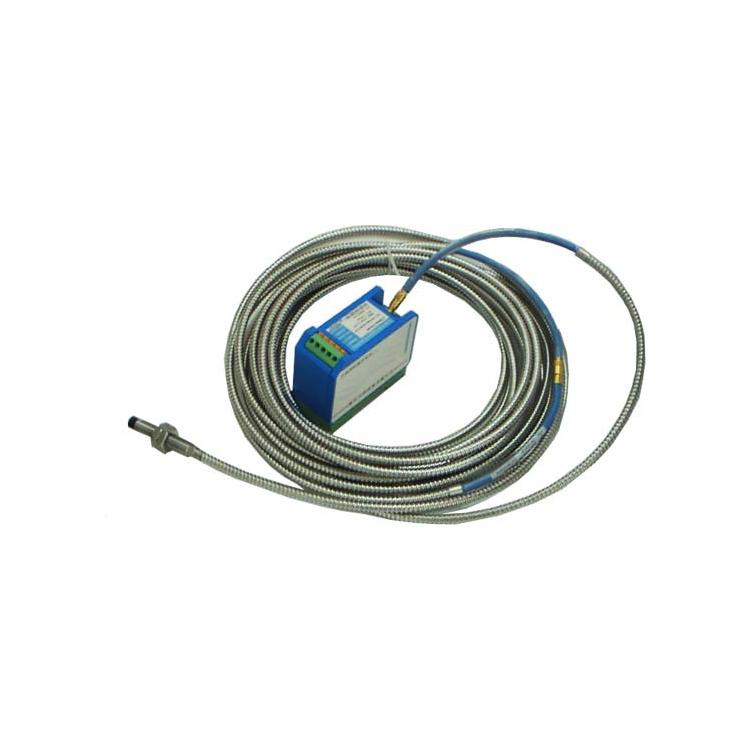

HN800型電渦流傳感器是由DO型前置放大器和電渦流探頭組合構成，它是一種趨近式傳感系統。

由于其長期工作可靠性好，靈敏度高，抗干擾能力強，采用非接觸測量，響應速度快，耐高溫，能在油、汽、水等惡劣環境下長期連續工作,檢測不受油污、蒸汽等介質的影響，已廣泛應用于電力、石化、冶金、鋼鐵大中型企業，對各種旋轉機械的軸位移、振動、轉速、脹差、偏心、油膜厚度等進行在線監測和安全保護，為精密診斷系統提供了全息動態特性，有效地對設備進行保護。電渦流位移傳感器系統主要包括探頭、延伸電纜（可選）、前置器和附件。線性范圍寬、動態響應好、抗干擾能力強。一航公司生產的系列探頭頭部直徑有Ф3、Ф5、Ф8、Ф11、Ф14、Ф18、Ф25、Ф35、Ф36、Ф50、Ф60等規格，線性量程從0.5mm至50mm，與菲力浦、本特利產品兼容。溫漂低于0.05%/℃，機械連接具有高強度、優良的抗拉、扭性能，高頻同軸電纜及美觀的金屬鎧裝保護。前置器是一個電子信號處理器，它把由探頭感應出來的探頭端面與被測金屬體的間距線性轉化為電壓或電流信號，送二次儀表或計算機系統。附加PPS工程塑料絕緣，安裝方便。容錯性設計：任意接線錯誤前置器不會損壞。電子線路深度負反饋技術，極高的工作穩定性。標準輸出特性方程，保證了輸出的一致性?？筛鶕?jù)用戶要求特殊訂做，具常溫（0～70℃）和高溫（-30℃～100℃）可選。

技術參數
