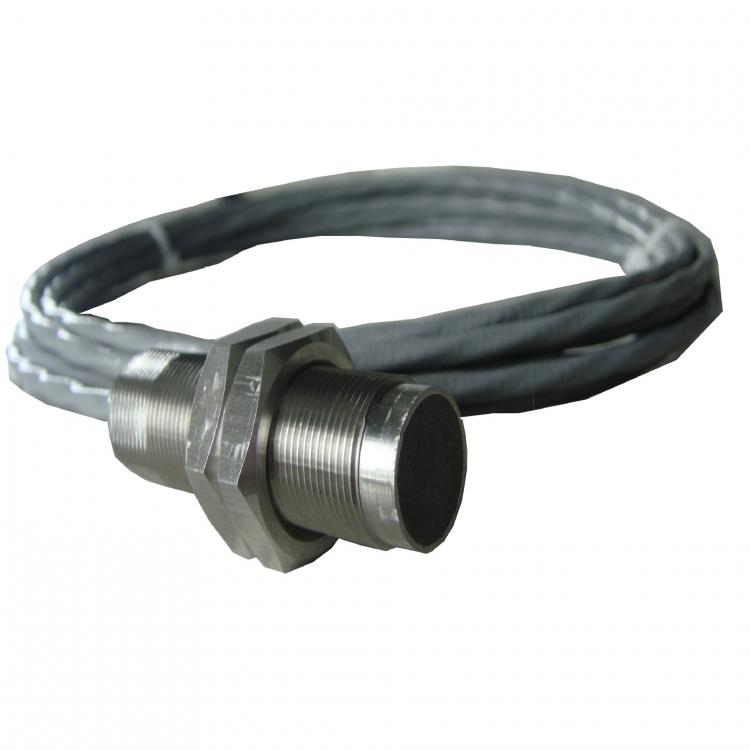

主要功能及特點 利用光電反射原理，獲得轉子轉動的信號，可測量轉子的轉速。特點是分辨率高，距離遠，實用范圍廣，頻響寬，可靠性高。內裝放大整形電路，輸出為幅度穩定的方波信號，能實現遠距離傳輸。 外型 傳感器外殼用 不銹鋼材料 制成。 防水結構簡單，耐壓能力強、密封可靠，未使用任何防水膠劑。 產品應用 由于傳感器外殼采用不銹鋼材料制做，傳感器堅固耐用，主要應用于測試環境較差 、振動劇烈（如：發動機等）。用于測量轉速 、周期 、速度。 技術指標
|
|
||||||||||||||||||||||||
|
長度65mm 直徑18mm |
接線方式：棕色：DC10-30v供電 藍色：COM 黑色：信號
1-不銹鋼螺紋管（M16×1） 2-銅螺母 3-φ3.5磁頭 4-X12K4p插座 5-X12K4p插頭 6-雙芯屏蔽
T03傳感器外殼為M16×1不銹鋼管,前端為φ3.5純鐵，內裝線圈等并由環氧樹脂封裝。
T03傳感器引出線采用X12K4P航空插頭座，其插座部份經車圓后與不銹鋼螺紋管封裝，并將四個接線端對接，因此插頭引出線可接至任意相鄰二端。
2.T03磁電式傳感器電氣參數
線圈電阻：380Ω左右
輸出電壓：（測量條件：發訊齒輪60齒，發訊齒輪材料A3鋼，模數2，傳感器端面距齒頂小于 1mm），由于安裝條件、材質等影響下列表格僅作參考。
