點擊圖片查看原圖磁電式轉速傳感器的工作原理
磁電式轉速傳感器是以磁電感應為基本原理來實現轉速測量專的。磁電屬式轉速傳感器由鐵芯、磁鋼、感應線圈等部件組成的，測量對象轉動時，轉速傳感器的線圈會產生磁力線，齒輪轉動會切割磁力線，磁路由于磁阻變化，在感應線圈內產生電動勢。
磁電式轉速傳感器的感應電勢產生的電壓大小，和被測對象轉速有關，被測物體的轉速越快輸出的電壓也就越大，也就是說輸出電壓和轉速成正比。但是在被測物體的轉速超過磁電式轉速傳感器的測量范圍時，磁路損耗會過大，使得輸出電勢飽甚至是銳減。

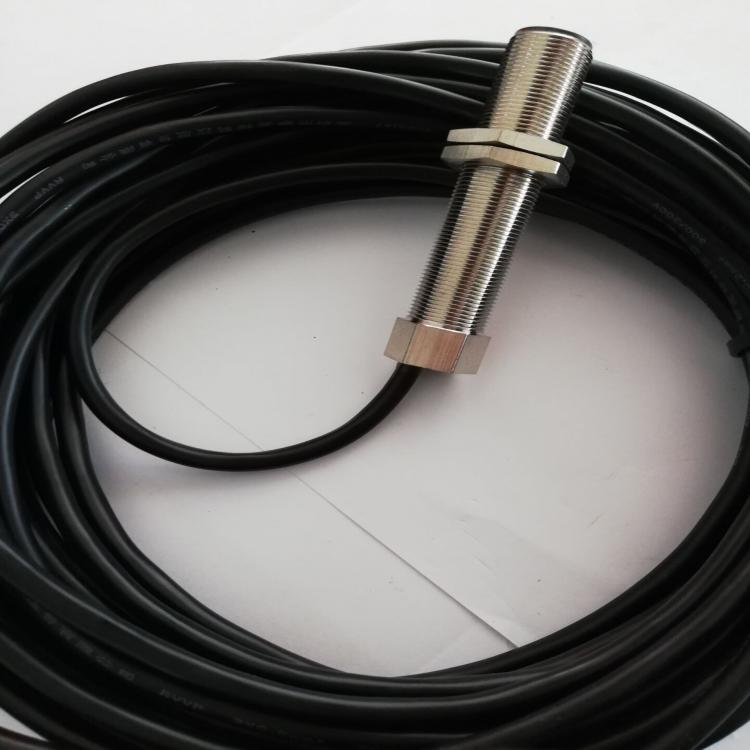

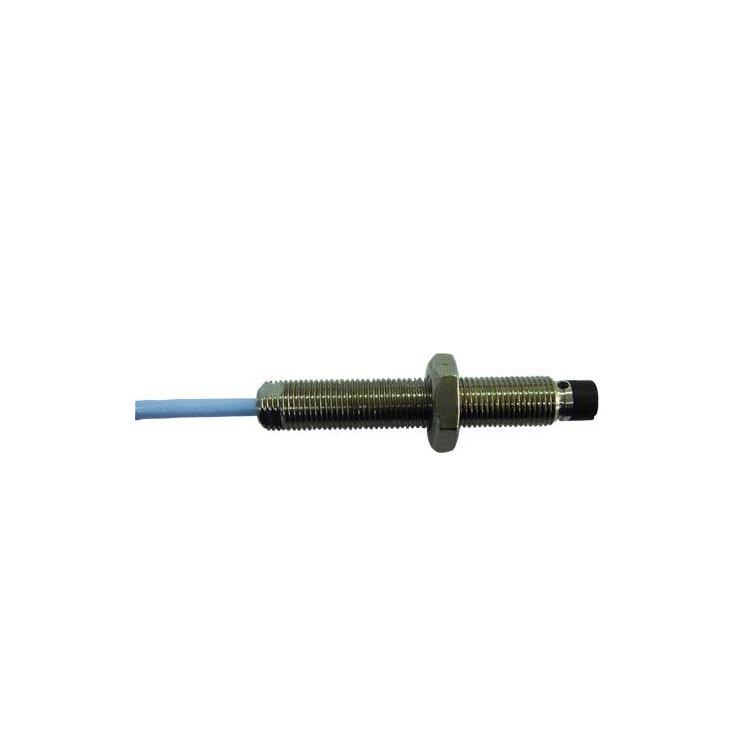

磁電式轉速探頭XG-2XS12JK齒輪轉速測量傳感器 脈沖輸出轉速傳感
簡介：
是一種非接觸式的線性化測量工具。具有長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質的影響等優點，因此廣泛應用于電力、石油、化工、冶金等行業對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、大型冷卻泵等大型旋轉機械的動態和靜態非接觸式位移測量。
列如：徑向和軸向的軸位移、脹差、軸偏心、軸振動、鍵相、轉速為滿足各種測量方案的需要，我們提供了多種規格的電渦流傳感器
極限工作環境的基本要求：
探頭、延伸電纜在-30℃～120℃，前置器在-30℃～80℃；相對濕度95%環境中，長期工作不損壞。
●驗收技術指標：
在室溫22℃，被測體材料40CrMoA ,電源-24V，負載10KΩ條件下，系統滿足：
○頻率響應DC～500Hz
○互換性誤差±5%（含線性、靈敏度）
○其它參數：
探頭直徑 |
線性范圍 |
線性度 |
靈敏度 |
靈敏度精度 |
Ф18 |
1.15~7.15 |
±1.3% |
2.0v / mm |
±4.0% |
Ф22 |
1.20~11.20 |
±1.4% |
0.8v / mm |
±4.0% |
Ф25 |
1.25~13.75 |
±1.5% |
0.8v / mm |
±4.0% |
Ф35 |
1.30~21.30 |
±1.5% |
0.8v / mm |
±4.0% |
Ф50 |
2.50~27.50 |
±2.0% |
0.4v / mm |
±4.0% |
Ф60 |
2.00~52.00 |
±2.0% |
0.2v / mm |
±4.0% |
注：輸出紋波≤10mV
|
|
