CD-4/CD-4A磁電系列加速度傳感器

屬于慣性式傳感器。它是利用磁電感應原理把振動信號變成電信號。主要由磁路系統、慣性質量、阻尼彈簧等部分組成。在傳感器殼體中剛性地固定著磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于殼體上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動、切割磁力線，在線圈內產生感應電壓，該電壓信號正比于被測物體的振動速度值，對該信號進行積分放大處理即可得到位移信號。主要技術參數

1. 測量顯示范圍: 　0～9999 r/min；0～19999 r/min;V型可達105/分轉速，用于高速離心機械轉速測量
2. 測量精度: 　精度±1r/min
3 .變送輸出: 　4～20mA(或1～5V)
4. 傳感器和測速儀距離: 　小于200米或小于1000米
5. 供電電源: 　AC220V±10%, 50～60Hz；功耗: 小于6W；特殊電源使用AC127V±5%, 50～60Hz
6. 使用環境:溫度: 　0～50℃；相對濕度:≤85%；震動系數≤±0.005URL/g

7. 帶載能力：　小于500歐姆，特殊要求可以提高負載電阻阻值

技術參數

    1、 輸出波形：近似正弦波（≥50r/min時）

    2、 輸出信號幅值：50r/min時≥300mV

           傳感器鐵芯和被測齒輪齒頂間隙　δ＝0.5mm

           被測齒輪模數　m = 2

           齒輪                Z = 60

           材料               電工鋼

　　　　   信號幅值大小，與轉速成正比，與鐵芯和齒頂間隙的大小成反比。

    3、 測量范圍：50～5000Hz

    4、 使用時間：連續使用

    5、 工作環境：溫度 -20～+60?C

    6、 輸出形式：X12K4P四芯插頭

    7、外形尺寸：外徑M16×1　(可根據用戶定制)

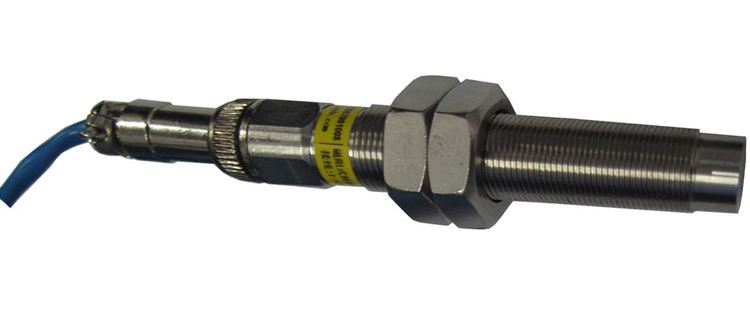

1. 功能：SS102K是用于測量速度的器件，
     它的工作端面能感應黑金屬材料的運動,
     從而能夠測出齒輪，齒條等物體的運動速
     度,常用于需要測量運行速度的場合。如
     3N-PT調速稱和3N-TJL螺旋粉料稱等。
  2. 能夠檢測的金屬材料：鐵，鋼，鑄
     鐵，鑄鋼等。
  3. 有效距離：0.5～1.5mm。
  4. 工作頻率：0～3000HZ。
  5. 工作電壓：10～16VDC。

詳情就在成都懷程科技，您不懂沒事，只需您給我們一個型號，我們就能給你相應的產品，歡所有有需求的客戶們來電訂
