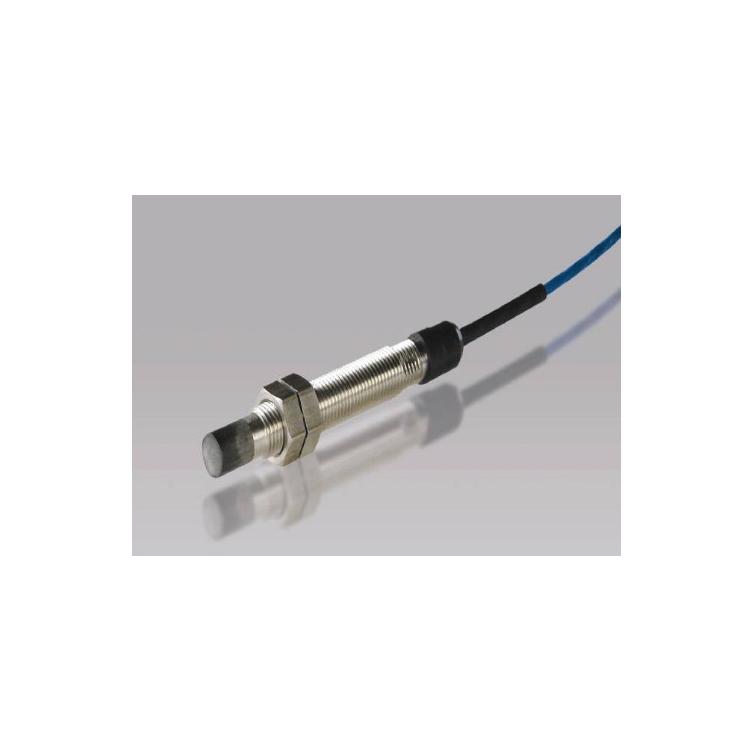

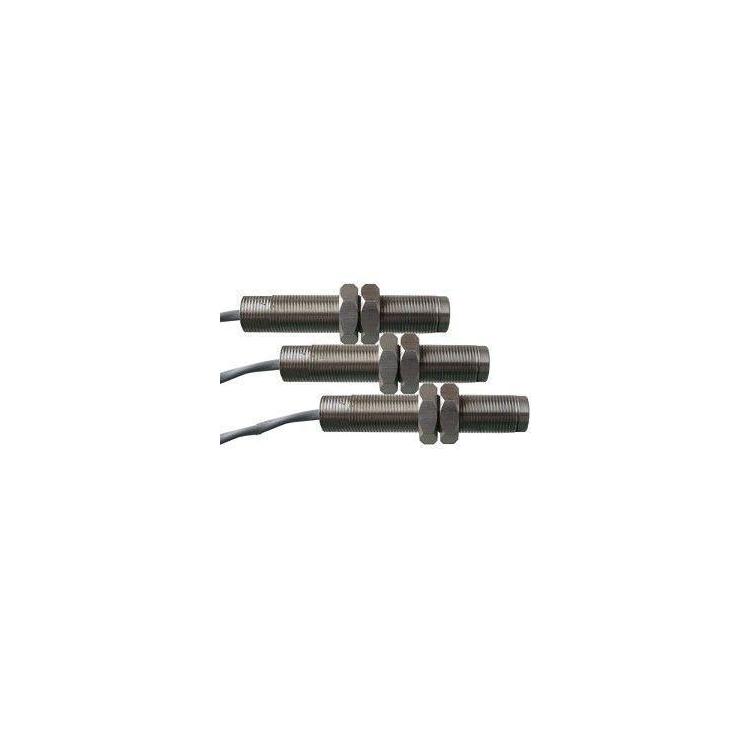

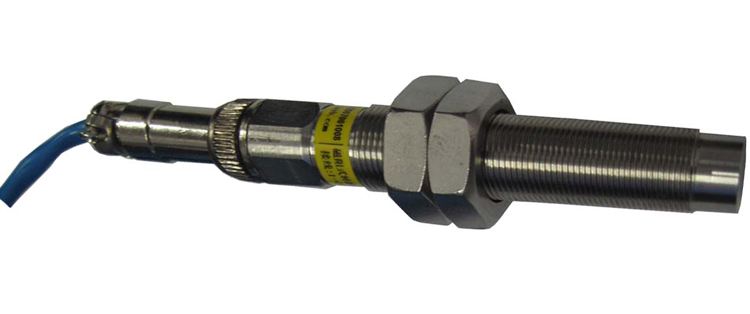

磁電式轉速傳感器       型號：HN70

▲特點

●磁電式轉速傳感器是針對測速齒輪而設計的發電型傳感器（無源），它不需要供電，測速齒輪旋轉引起的磁隙變化，在探頭線圈中感應電勢，其幅度與轉速有關，轉速越高輸出電壓越高（0~a段），輸出電壓與轉速成正比。轉速進一步增高，磁路損耗增大，輸出電勢已趨飽和（a~b段），當轉速超過b，磁路損耗加劇，電勢銳減。因此這種磁電勢不適合測高轉速，也不適合零轉速測量。

磁電式轉速傳感器

 ▲ 技術參數

輸出電壓波形:  漸開線齒輪–––近似正弦波,若齒輪略有偏心則為調幅正弦波;孔板––近似方波.

溫度范圍：  -20℃～80℃       或（-30℃～130℃）

螺紋尺寸：    M16×1.0或M16×1.5          M16×1.0或M16×1.5

電線或接頭：    整體電纜或用接頭

測量范圍    10～10000r/min （60齒）

 輸出信號幅值：30r/min>500mV （測試條件：發訊齒輪，齒數為60，材料為電工鋼，

模數為2，傳 感器端面距齒頂1mm）。信號幅值大小，與轉速成正比，與端面和齒頂間隙的大小成反比。

齒輪材料：應采用高導磁材料。

齒形：漸開線齒形是合適的齒形。用大模數的齒輪或用其它的齒形將會產生巨大的波形畸變。這將會妨礙的檢測。如果主軸在軸向有移動，則應注意磁極的中心一定要處在齒輪的位置上。

詳情就在成都懷程科技，您不懂沒事，只需您給我們一個型號，我們就能給你相應的產品，歡所有有需求的客戶們來電訂

銷售：振動，振動烈度，軸振動，軸向位移，智能轉速，熱膨脹，脹差，油動機，油箱油位，汽輪機監控儀監測儀保護儀；電渦流，振動速度，霍爾轉速，磁阻，熱膨脹，油動機，油箱油位傳感器；軸向位移，振動，一體化振動，轉速，熱膨脹，油動機，油箱油位變送器  東汽機組改造備件等產品
