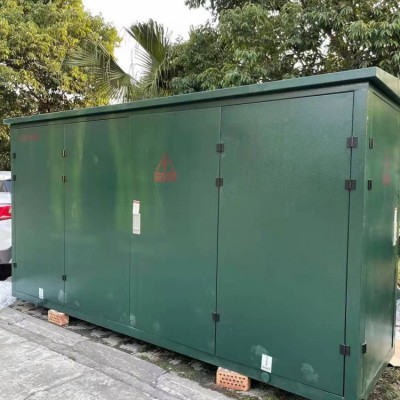

點擊圖片查看原圖所謂“環網柜”就是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線同時就是環形干線的一部分。就是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜就叫“環網柜”。實際上單獨拿出一臺環網柜是看不出“環網”的含義的。
這些環網柜的額定電流都不大，因而環網柜的高壓開關一般不采用結構復雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說，環網柜中的高壓開關一般是負荷開關。環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來取代了斷路器。當然這只能局限在一定容量?jī)?nèi)。
這樣的開關柜也完全可以用到非環網結構的配電系統中，于是隨著這種開關柜的廣泛應用，“環網柜”就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。
