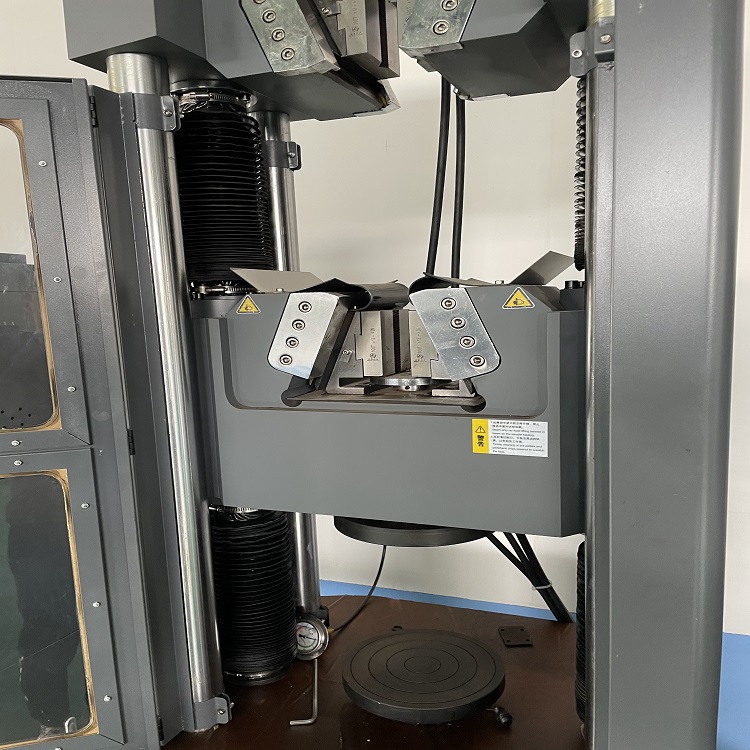

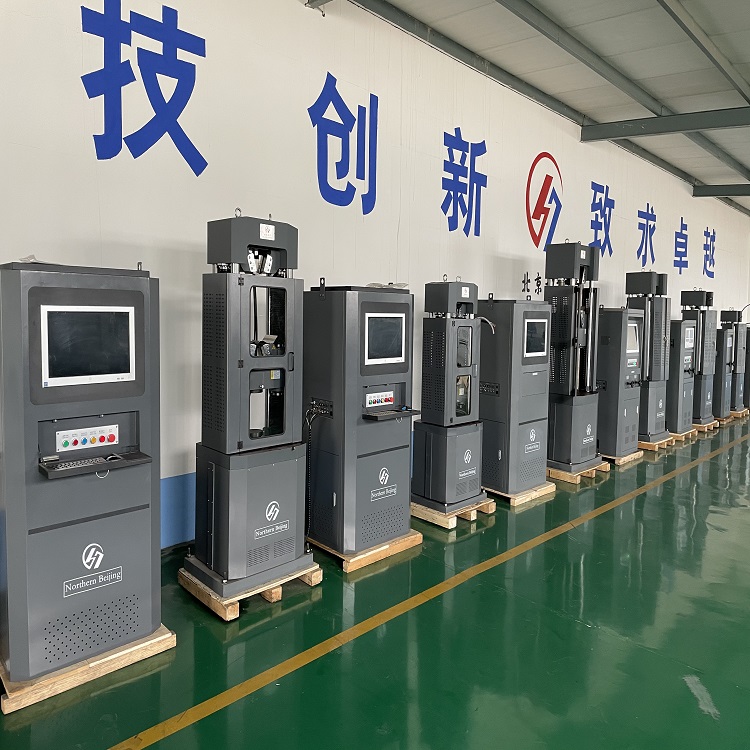

該試驗機是六立柱、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁上裝有液壓控制的夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗;標準機型的下橫梁底端配有上壓板，試臺上配有帶球形結構的下壓板，可直接做壓縮試驗。
? 試驗機主機
? 試驗機是六立柱框架結構，主油缸下置，主體結構由底座、油缸、活塞、輪輻式負荷傳感器、升降電機、平臺、絲杠、光杠、上下橫梁等零部件組成。底座上安裝有絲杠驅動和傳動機構，通過絲杠轉動帶動下橫梁上下移動來調整試驗空間。下橫梁中裝有盤簧緩沖裝置，可有效消除絲杠與螺母間的傳動間隙，并在試樣拉斷時起到良好的緩沖作用。
? 試驗機設計在美觀、便捷、安全方面有充分考慮，例如：12V低壓手控盒點動操作控制下橫梁升降、液壓鉗口松緊，試驗空間調整方便、快捷，控制靈活、安全；系統油路壓力小于25Mpa，既保證了油路的安全性又延長了油路中各零部件的使用壽命；平臺上方配置復合防護欄，既可以在試驗空間與操作者之間形成隔離，能夠有效保證操作者安全，有方便觀察試件變化；光杠表面鍍鉻拋光，美觀、防銹；
? 主機結構件采用球墨鑄鐵精密加工制成，立柱及傳動件采用高性能合金結構鋼精密制作，經嚴格的檢驗和精細地裝配，整機不僅整體剛性強而且穩定性好，上下夾頭中心線與試驗機拉力軸線同軸度為3%（大大優于國標小于12%的要求）。
? 測力元件為高精度負荷傳感器，該傳感器單向受力。是本機檢測拉、壓、彎、剪試驗力的關鍵元件。受力時發出的電信號，由計算機測控軟件進行采集處理；該傳感器精度較高，重復性好，長期穩定性好。
? 電子引伸計是測量試樣變形的關鍵元件。由于直接檢測試樣標距內的變形，消除了外界因素的影響，測量精度高，可做Rp0.2 或 ReH、ReL、Rp0.05、Rt及E值等的測量。本機配備鋼鐵總院研制的YYU系列引伸計精度高，長期穩定性好。
? 試驗機主機平臺下的安裝有抽出式數字位移傳感器(采用光電編碼器制作的抽出式數字位移傳感器)一般做為主活塞位置控制使用。對變形量特大的材料，該傳感器亦可做測量用。該傳感器具有精確度和分辨力高、抗震抗干擾能力強、重復性好等特點。
