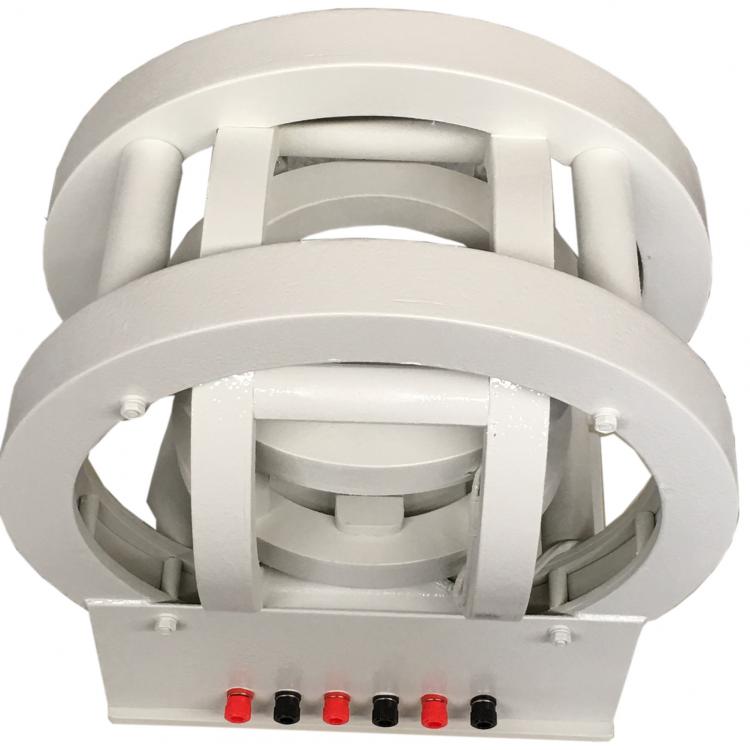

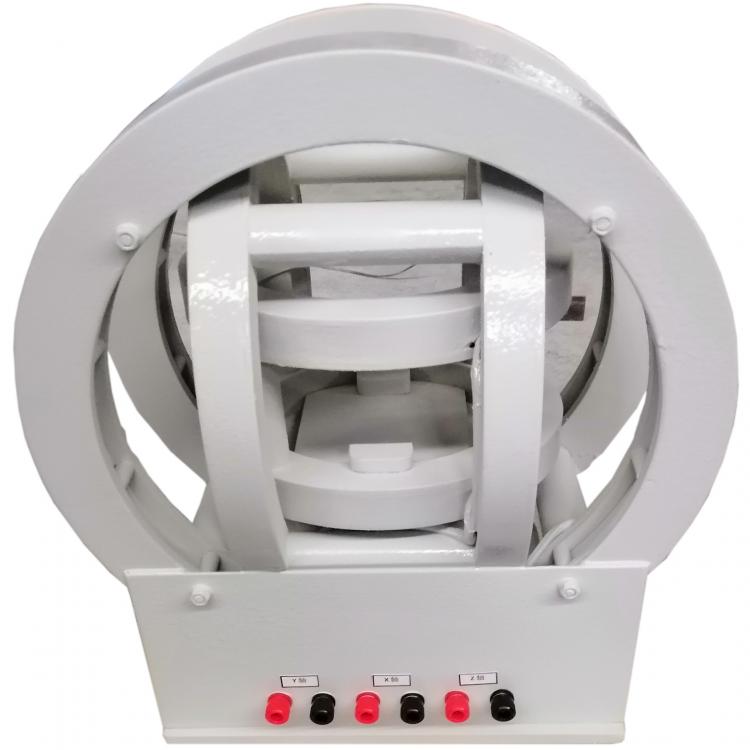

HM-100型三維赫姆霍茲線圈

1、 概述

赫姆霍茲線圈（Helmholtz Coil）是由一對長度較短而半徑較長（或者是方形線圈的邊長）且布置在同一軸上并相隔與其半徑相等的距離的線圈所組成，其中單個線圈所產生的場是不均勻的。然而通過將兩個線圈所產生的場疊加，在兩個線圈之間幾何軸附近的區域能夠得到一個較寬的均勻場，赫姆霍茨線圈通常做成圓柱的和方形的幾何形狀。

一維赫姆霍茲線圈是由一個赫姆霍茲線圈組成；二維赫姆霍茲線圈是由兩個互相垂直的赫姆霍茲線圈組成；三維赫姆霍茲線圈（Helmholtz Coil）是由三個亥姆線圈、互相垂直放置的三個赫姆霍茲線圈組成，三個赫姆霍茲線圈的軸向成X、Y、Z軸，產生的磁場方向就是X、Y、Z軸方向。

2、用途

   利用線圈的三維空間布置，可以通過調節線圈對之間的電流比率產生任意方向的磁場，赫爾姆霍茲線圈的磁場強度是與電流成線性關系與空間位置無關（在均勻場區內部）。通過線圈幾何尺寸、線圈電流和匝數，可計算出沿軸的解析磁場強度。因此赫爾姆霍茲線圈是用于儀器校準的理想磁場發生器，可以完美抵消地磁場效應，例如霍爾，磁阻，磁門和超導量子干涉器等。亥姆霍茲線圈不但用于磁場的產生也用于永磁材料的品質測量，比如：磁通量和磁矩的測量。

3、主要技術指標

中心磁場：0-200Gs

線圈內孔：可指定

均線區域：可指定

均勻度：10%-0.1%

一維/二維/三維：可選擇
