大學實驗室磁性研究磁場發生器
一、概述

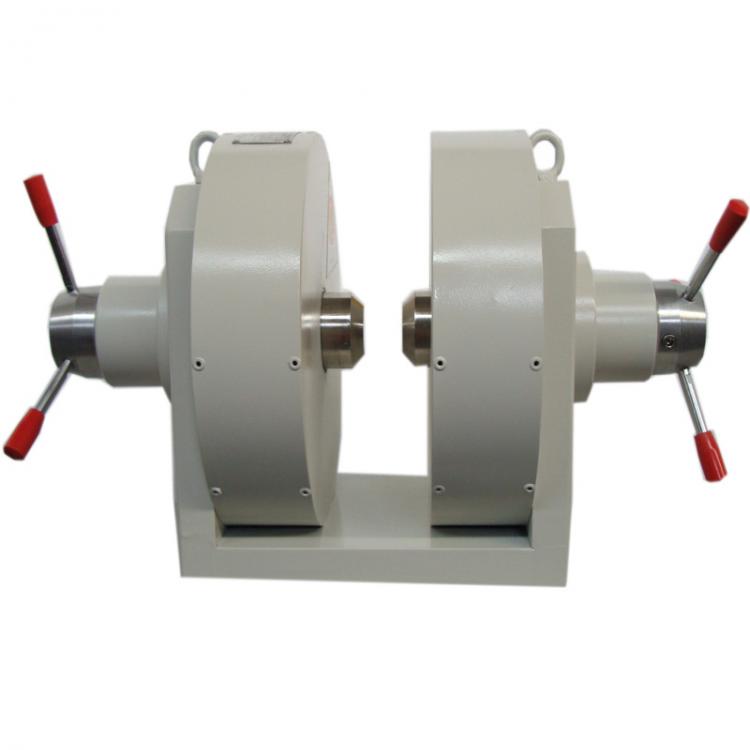

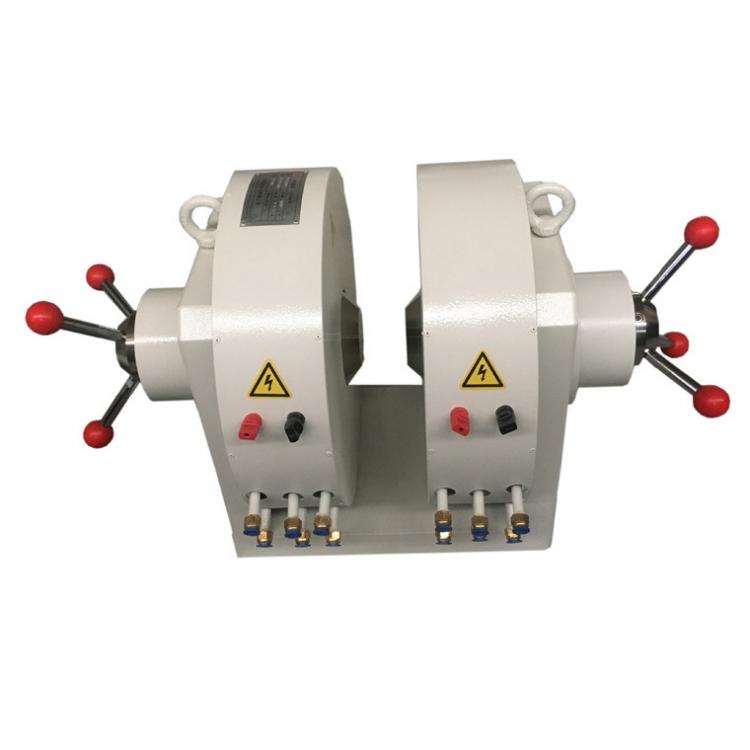

1 PEM-5005電磁鐵運用電磁感應原理，采用單扼水冷式結構，樣式美觀、性能可靠穩定。
2 磁場工作氣隙調節輕便靈活，極帽處設有螺紋裝卸方便，極面直徑可以為φ120mm（可定制），工作氣隙為60mm（可定制）。
3 電磁鐵既可用于提供一定空間、一定大小的磁場，也可用于參數測試，還可對一些磁性產品充磁。
二、技術參數
1 極面直徑：φ80mm
2 工作氣隙：0～60mm連續可調
3 磁場強度：
工作氣隙50mm時，H＞0.7T
4 磁場強度：
  工作氣隙10mm時，H＞2.3T
5 剩磁：氣隙10mm時≤10mT
6 工作電流：DC 0～15A
7 線包絕緣電阻：＞10MΩ
8 電磁鐵外形尺寸： 900mm×550mm×500mm
9  包裝尺寸：1000 mm×500mm×600 mm
10 重量：約400kg
三、電磁鐵工作原理
  磁場工作氣隙磁場是根據電磁感應原理，電流源對磁場線包供直流電流并由導磁回路引導產生磁場。調節氣隙大小，改變極面直徑，調整工作電流均可變化氣隙磁場的強弱。
四、磁場參數表（供參考）
