一、網線水晶頭接法：直通線的制作
直通線主要用于把 PC 和 HUB（普通路由器、無線 AP 等）相連，以及 HUB 與以太 網接口相連。比如，對于幾臺電腦一起共用一個小區寬帶的，所有需要用到的網 線（PC 與 HUB 或者路由器相連，HUB 或者路由器與小區寬帶接口相連），都屬于 這種情況。
1.用雙絞線網線鉗把五類雙絞線的一端剪齊（先剪一段符合布線長度要求的 網線），然后把剪齊的一端插入到網線鉗用于剝線的缺口中。注意網線不能彎， 直插進去，直到頂住網線鉗后面的擋位，稍微握緊壓線鉗慢慢旋轉一圈（無需擔 心會損壞網絡里面芯線的包皮，因?yàn)閯兙€的兩刀之間留有一定距離，這距離通常 就是里面 4 對芯線的直徑），讓刀口劃開雙絞線的保護膠皮，拔下膠皮。
2.剝除外包皮即可見到雙絞線的 4 對 8 條芯線，并且可以看到每對的顏色都不同。 每對纏繞的兩根芯線是由一種染有相應顏色的芯線加上一條只染有少許相應顏 色的白色相間芯線組成。
先把 4 對芯線一字并排排列，然后再把每對芯線分開，并按從左到右：白橙、橙、 白綠、藍、白藍、綠、白棕、棕的順序排列（這種排列稱為 568B 排序）。然后 用網線鉗垂直于芯線排列方向剪齊。

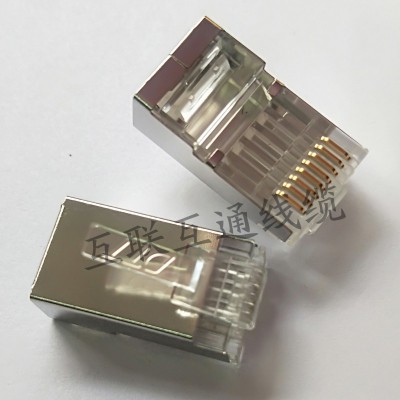

3.左手水平握住水晶頭，然后把剪齊、并列排列的 8 條芯線對準水晶頭開口并排 插入水晶頭中，注意一定要使各條芯線都插到水晶頭的底部，不能彎曲。
4. 確認所有芯線都插到水晶頭底部后，即可將插入網線的水晶頭直接放入網線 鉗壓線缺口中。水晶頭放好后即可壓下網線鉗手柄，一定要使勁，使水晶頭的插 針都能插入到網線芯線之中，與之接觸良好。
至此，這個 RJ-45 頭就壓接好了。按照相同的方法、同樣的排線順序制作雙絞線 的另一端水晶頭，要注意的是芯線排列順序一定要與另一端的順序完全一樣，這 樣整條網線的制作就算完成了。
二、網線水晶頭接法：交叉線的制作
交叉線主要適用于 ADSL MODEM 和集線器 HUB 的連接，以及兩臺計算機直接通過 網卡相互連接。有些朋友想將家里的兩臺 PC 連接起來組成一個小局域網，還有 ADSL MODEM 和 HUB 的連接，都屬于這一情況。
交叉線的制作和直通線的基本步驟是一樣的，所不同的就是芯線的排列規則了， 并且兩個頭的排列規則也不一樣。一頭與直通線一樣，從左到右依次是：白橙、 橙、白綠、藍、白藍、綠、白棕、棕，另一頭的排列規則為：白綠、綠、白橙、 藍、白藍、橙、白棕、棕（這種排序稱這 568A 排序）。（綠橙換位） 兩端都做好水晶頭后可以用網線測試儀進行測試，如果測試儀上 8 個指示燈都依 次為綠色閃過，證明網線制作成功。如果出現任何一個燈為紅燈或黃燈，都證明 存在斷路或都接觸不良現象。
網線水晶頭的接法:
制作線的時候，有一個一般性的原則就是： 同類（連接線的兩端是同一種設備）交叉（做交叉線） 異類（連接線的兩端是不同的設備）平行（作平行線）
交叉線的做法是：一頭采用 568A 標準，一頭采用 568B 標準 平行線的做法是：兩頭采用同樣的標準（同為 568A 標準或 568B 標準）
網線水晶頭接法注意事項：
568A 標準：白綠，綠，白橙，藍，白藍，橙，白棕，棕 568B 標準：白橙，橙，白綠，藍，白藍，綠，白棕，棕
例：雙機互連，是做交叉線:一頭采用 568A 標準，一頭采用 568B 標準； 做水晶頭時，使水晶頭的彈片朝外，入線口朝下，從左到右，遵循上面 的線序，充分插入線（以在水晶頭的頂部看到雙絞線的銅心為標準），然后用網 線鉗夾一下，就可以了！
