產品應用：

廣泛用于石油、化工、化纖、冶金、電站等工業部門對耐腐、抗振有要求較高的工藝流程 中測量各種流體介質的壓力。

精確度等級：2.5、1.6級。

測量范圍：0-0.1~0-100MPa, -0.1-0, -0.1-2.4MPa。

由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。

對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

技術指標:

1。精度等級 ：±1.0%；±1.6% ；±2.5%。

2。表殼直徑：60mm；100mm ；150mm ；200mm。

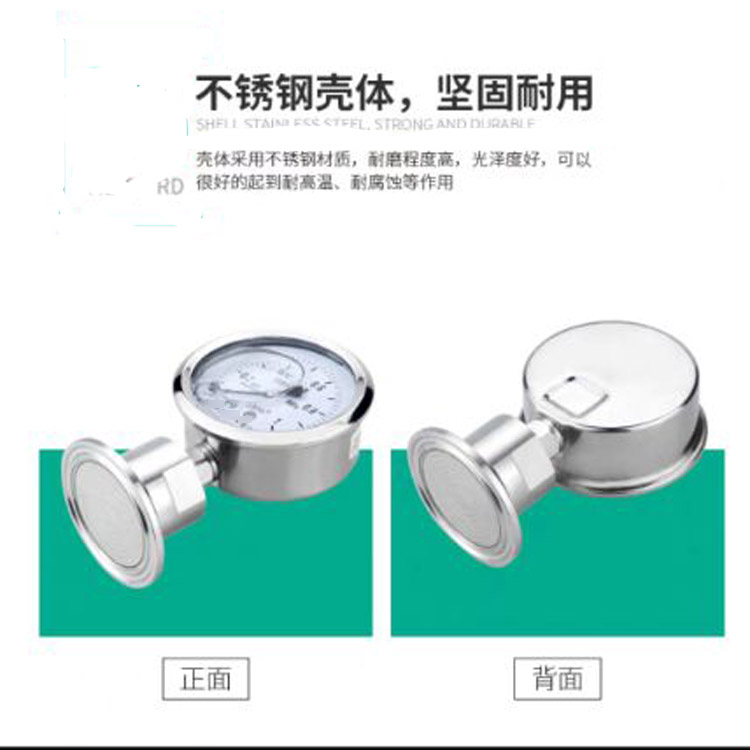

3。表殼材質：304不銹鋼 ，316不銹鋼。

4。表殼形式：安全殼構造，隔板裝置后釋放

5。彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接 。

6。機芯材質： 304不銹鋼，316不銹鋼。

7。接頭螺紋：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。

8。測量范圍：－0.1~0 MPa或,0.1~160 MPa

9。指針： 普通

10。表玻璃： 有機玻璃、安全型雙層玻璃

11。耐震型充填材質 甘油98%（可選擇硅油、氟油或其它類別）

12。使用環境溫度：

1）-25~70℃(外殼內充液)

2）-40~70℃(外殼內不充液)

13.。溫度影響：

不大于0.4%/10℃(使用溫度偏離20±5℃)

14。抗工作環境振動：

V·H·4級(外殼內充液) V·H·3級(外殼內不充液)

連接尺寸：

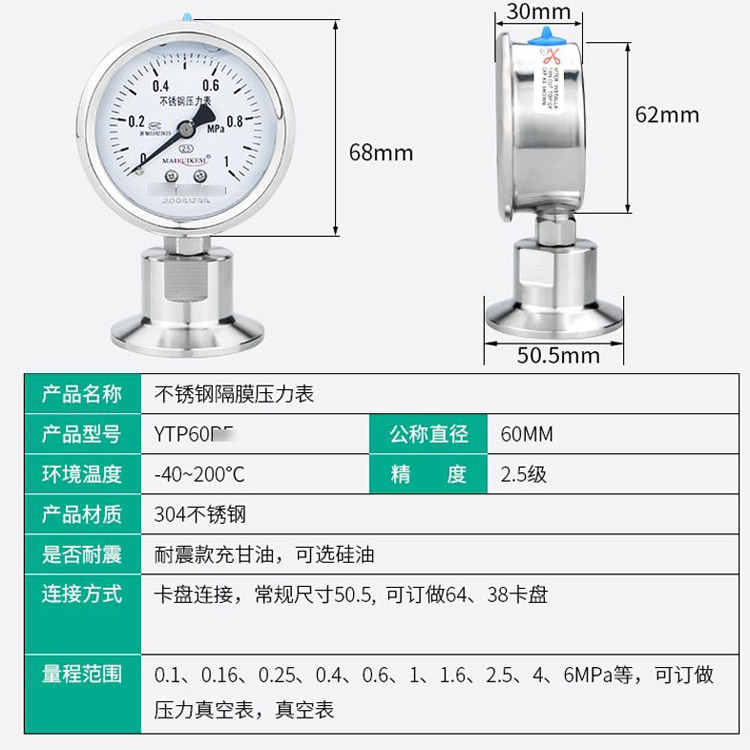

壓力表直接安裝式儀表的主要安裝尺寸。具體如下圖和表

耐震型外殼防護等級：

IP54;IP55;IP65;IP66

IP防護等級是由兩個數字所組成，頭個數字表示防塵、防止外物侵入的等級；第二個數字表示防濕氣、防水侵入的密閉程度。數字越大，表示其防護等級越高，兩個標示數字所表示的防護等級如下描述：

IP54 特點：防塵、防水。

頭個字母5代表：防塵； 第二位字母4代表：防止飛濺的水侵入，

IP55 特點：防塵、防水。

頭個字母5代表：防塵； 第二位字母5代表：防止噴射的水侵入，

IP65 耐震密封性較好；優點：防塵、防噴水。用于耐震及防爆儀表及現場環境惡劣的場合。

頭個字母6代表塵封，防塵密封。第二位字母5代表：噴水，

IP66特點：防塵、防水。

頭個字母6代表塵封，防塵密封。第二位字母6代表：防止大浪的入侵。

IP65的耐震表上含有防爆塞，防爆塞作用：防止管道壓力過大，導致介質從壓力表正面噴出傷到，故在后面安裝防爆塞。

安裝注意事項:

1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。

（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。

（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，去除鉆孔毛刺。

（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。


具體需要規格，請?jiān)斣兛头?，謝謝！
