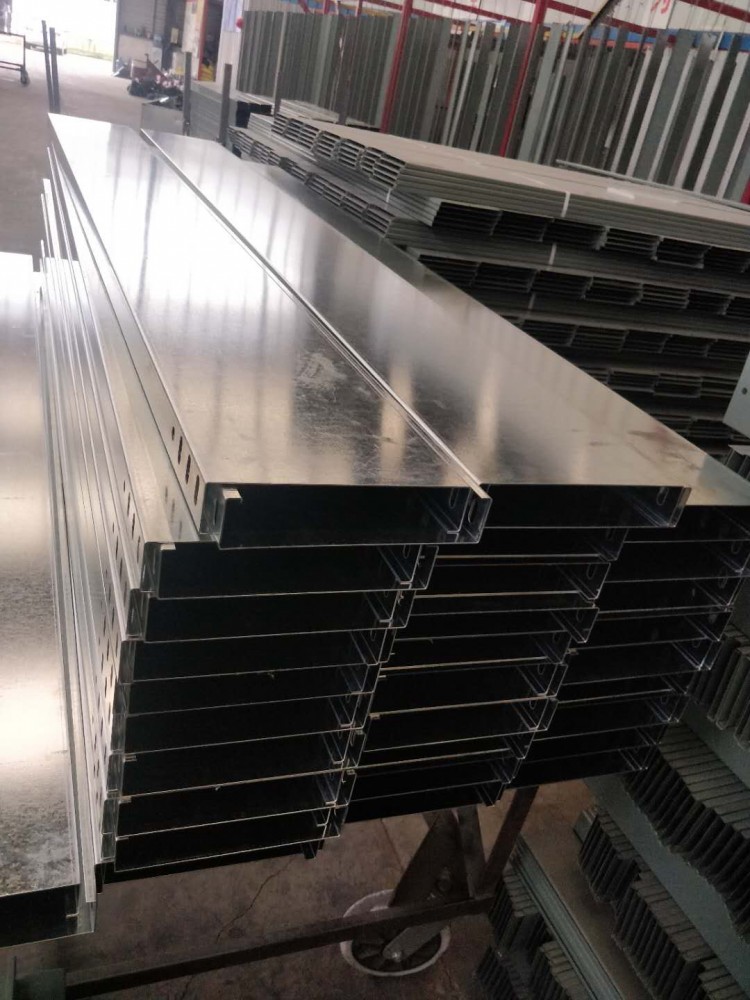

點擊圖片查看原圖根據規范的有關規定，鍍鋅電纜橋架進行良好的接地。
(1)鍍鋅電纜橋架直接板每個固定螺栓接觸電阻
應小于0.005Ω，此時電纜橋架可作為接地干線(噴粉電纜橋架不宜作接地干線)，每個電纜橋架的電阻值可按下式計算：
r=ρ·L/S
式中：ρ =15×10Ω-6 / cm(20℃)；
L=長度按100mm計算；
S=截面積cm2。
(2)梯架于托盤的單位電阻值見表2。
表2 梯架于托盤的單位電阻值

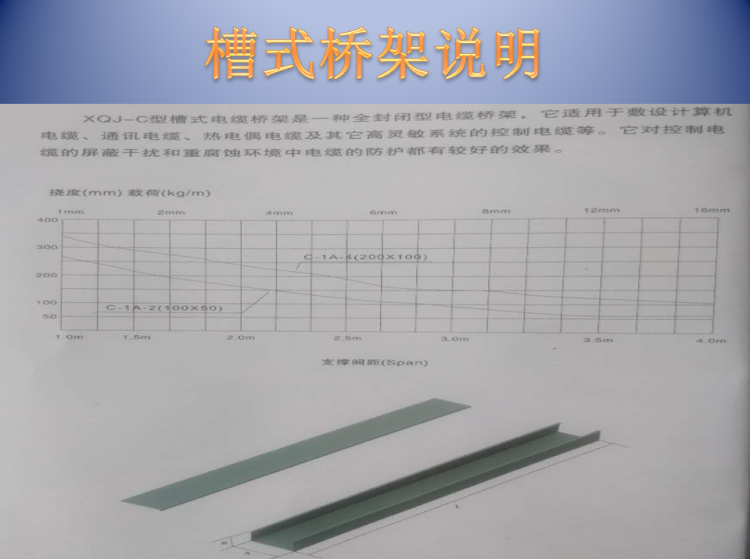

(3)電纜槽的單位電阻值見表3
(4)當電纜橋架安裝連接程整體后，每根梯邊(或每個電纜槽)的電阻為：
R=L(r+1/3r’)
式中：
R--梯邊，即（電纜槽）全長總電阻（mΩ）；
