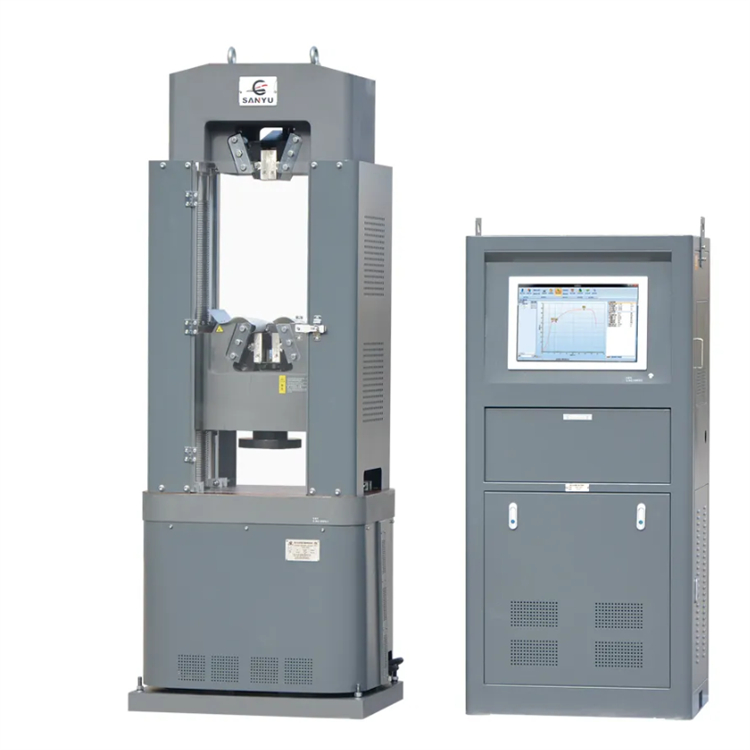

"主機由機座、油缸、活塞、位移傳感器、力傳感器、升降電機、減速器、鏈輪、絲杠、試臺、立杠、上下橫梁、液壓夾頭、限位保護裝置等組成。在機座中裝有升降電機、減速器、工作油缸活塞等。
本機為油缸下置式，雙空間結(jié)構(gòu)，試臺與下橫梁之間為壓縮、彎曲、剪切試驗空間。隨機配備上下壓板、也可選配彎曲支座、彎曲壓頭、剪切座、剪切刃口及其它功能試驗附件。下橫梁與上橫梁之間為拉伸試驗空間。隨機配備的圓鉗口和平鉗口，供拉伸試驗時選用。各空間均可通過下橫梁的升降進行調(diào)節(jié)。
