一，產品簡述：
YX-G是一款根據ISO14644-3 B.6規范要求設計的手動掃描計數檢漏儀，它專配于對風口過濾器檢漏使用。YX-G使用簡便，該儀器的基本目的是檢查和測量氣溶膠的濃度，實現過濾器在線檢漏。8寸彩色液晶觸摸屏可實時監測到下游端的濃度變化，及對粒徑范圍（0.3,0.5,1.3,5,10um）進行觀測。
用戶只要把漏點計數值通過手持顯示器的“↑”，“↓”，“掃描/停”（即確定鍵）三個鍵輸入，在掃描過程中就能獲得漏點的超標信息。

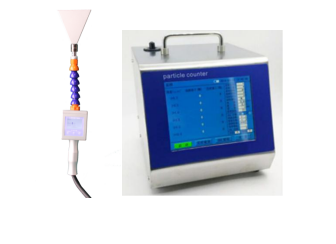

YX-G由四個部分組成，以28.3L大流量粒子計數器為本體，配合使用手持式掃描采樣探頭、氣溶膠發生器以及稀釋器。
YX-G符合ISO14644-3 B.6,EN1822,IEST-RP-CC001.3,C GMPs, EU GMP.相關要求。
二，性能參數：
可接受氣溶膠/Test Aerosol：DEHS標配。（PAO，DOP,PSL,NaCl,KCl均可使用）
顆粒計數器 計數濃度/Max. Concentration: 1.5×104P/L
漏點值，用手將顯示器“↑”，“↓”，“確定”三個鍵輸入。
采樣流量/Sampling Volume：28.3L/min
掃描速度/Speed of Scan:建議在3～5cm/s
建議掃描口與過濾面間距：2cm～4cm
本機尺寸：長*寬*高：240*330*280mm
重量：7Kg
電源：AC220V 50Hz/DC17V （交直流兩用）
三，YX-G高效過濾器檢漏儀配置清單：
|
序號 |
部件名稱 |
數量 |
|
1 |
高效過濾器檢漏儀本體 |
1臺 |
|
2 |
氣溶膠發生器 |
1臺 |
|
3 |
手動掃描裝置 |
1只 |
|
4 |
稀釋器 |
1臺 |
|
5 |
DEHS 氣溶膠 |
500ml 2瓶 |

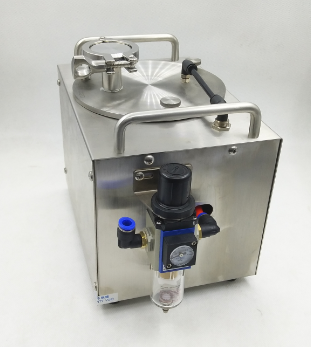

氣溶膠發生器---- YX-012型氣溶膠發生器是我公司自行研制并生產的便攜式冷發生氣溶膠發生器，這種氣溶膠發生器適用于空氣流量在≤50000m3/h,可發生出0.5-2×1013 P/h的多分散性氣溶膠。它可以滿足所有小型潔凈單元到大型潔凈室送風系統的HEPA 過濾器測試的要求。YX-012產生出一種連續，穩定的氣溶膠粒子，并加注溶液方便。
注：需要客戶自行配置壓縮氣泵或氣源。
|
性能指標： |
|
|
型號 |
YX-012 |
|
氣溶膠輸出體積流量 |
1-2.5m3/h |
|
氣溶膠產生速率 |
0.5- 2.5×1013P/h |
|
霧化壓力 |
≥10Kpa - 80Kpa 可調節 |
|
氣溶膠粒徑分布 |
0.02-2um |
|
氣溶膠類型 |
DEHS 冷態多分散 |
|
尺寸H×W×L |
高200×寬250×長370 mm |
|
重量 (kg) |
3kg |
|
外接氣源(壓縮空氣) |
小于0.7Mpa干凈穩定的供氣 |

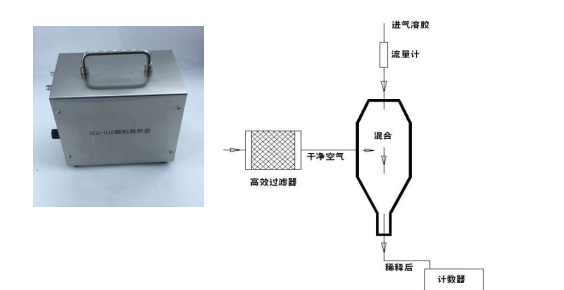

稀釋器----YX-010是便攜式稀釋器，這種稀釋器可形成70-370的稀釋比，它可以滿足小型潔凈單元到大型潔凈室送風系統的HEPA 過濾器測試的要求。該稀釋器可形成穩定的稀釋比，有效地保護檢漏儀。
|
性能指標： |
|
|
型號 |
YX-010 |
|
稀釋比 |
60-700倍可調 |
|
計數流量 |
28.3L/min |
|
稀釋比控制 |
流量調節方式 |
|
應用范圍 |
|
|
潔凈室 |
|
|
層流工作臺 |
HVAC系統 |
|
生物研究安全性 |
HEPA過濾器 |
|
外科病房 |
負壓過濾單元 |
