液控單向閥的工作原理見圖5-4。當控制口K處無壓力油通入時，它的工作機制和普通單向閥一樣；壓力油只能從通口P．流向通口P2，不能反向倒流。當控制口K有控制壓力油時，因控制活塞1右側油腔通泄油口，活塞1右移，推動頂桿2頂開閥壓力較高的場合，同時可以避免簡式閥中當控制活塞推開單向閥芯時，高壓封閉回路內油液的壓力將突然釋放，產生巨大沖擊和響聲的現象。
    上述兩種結構形式按其控制活塞處的泄油方式，又均有內泄式和外泄式之分。圖5-5(a)為內泄式，其控制活塞的背壓腔與進油口P1相通。外泄式的活塞背壓腔直接通油箱，這樣反向開啟時就可減小P1腔壓力對控制壓力的影響，從而減小控制壓力，如圖5-4和圖5-5(b)所示。故一般在反向出油口壓力Pi較低時采用內泄式，高壓系統采用外泄式。


美國IH液控單向閥是依靠控制流體壓力，可以使單向閥反向流通的閥。這種閥在煤礦機械的液壓支護設備中占有較重要的地位。液控單向閥與普通單向閥不同之處是多了一個控制油路，當控制油路未接通壓力油液時，液控單向閥就象普通單向閥一樣工作，壓力油只從進油口流向出油口，不能反向流動。當控制油路有控制壓力輸入時，活塞頂桿在壓力油作用下向右移動，用頂桿頂開單向閥，使進出油口接通。
EATON伊頓IH螺紋插裝式液控單向閥常規型號如下：
EATON插裝閥4CK301S
EATON插裝閥4CK301S3
EATON插裝閥4CK901S
EATON插裝閥4CK901S3

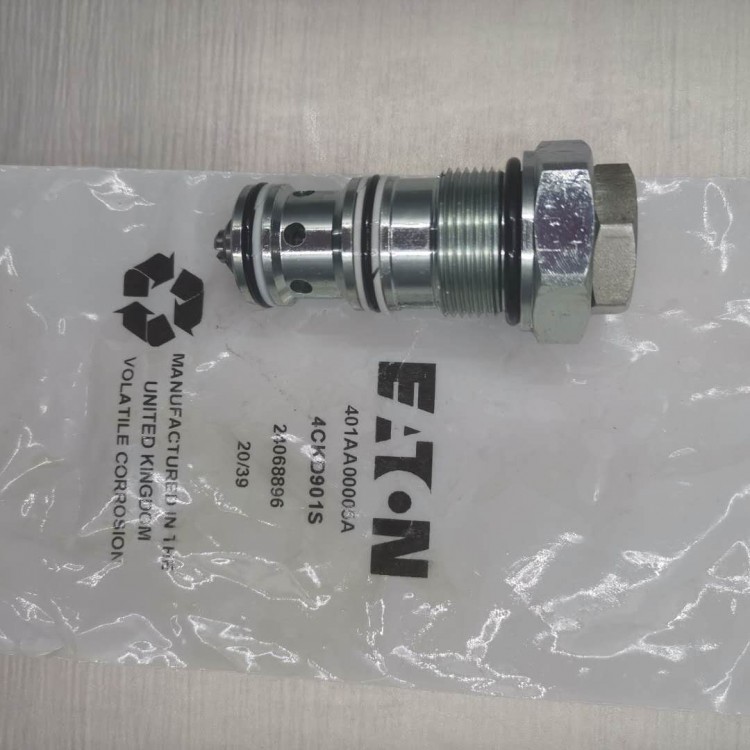

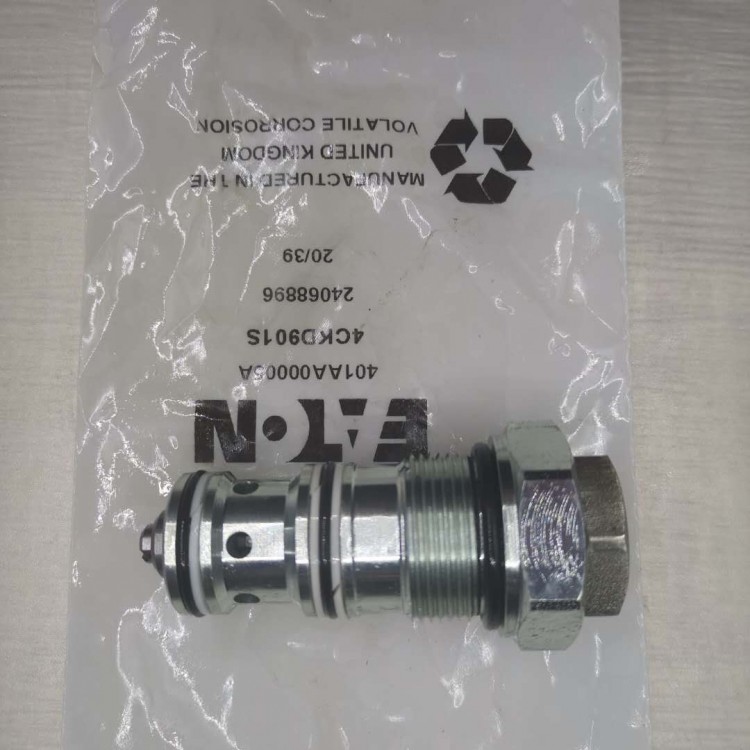

EATON插裝閥4CKD901S
EATON插裝閥4CKD901S3
EATON插裝閥4CK1201S
EATON插裝閥4CK1201S3
EATON插裝閥4CK3001S3
EATON插裝閥4KD25N2WS3
EATON插裝閥4SK303S
EATON插裝閥4SK303S3
EATON插裝閥4SK904S
EATON插裝閥4SK1403S3
EATON插裝閥4CK301SV
EATON插裝閥4CK301SV3
EATON插裝閥4CK350120TS3
EATON插裝閥4CK356TS
EATON插裝閥4CK958TS
EATON插裝閥4CK958TS3
EATON插裝閥4CKK346TS
