實驗室通風柜使用的注意事項

在化學實驗室中，實驗操作時產生各種有害氣體、臭氣、濕氣以及易燃、易爆、腐蝕性物質，為了保護使用者的安全，防止實驗中的污染物質向?qū)嶒?yàn)室擴散，在污染源附近要使用通風柜。通風機是依靠輸入的機械能，提高氣體壓力并排送氣體的機械，它是一種從動的流體機械。通風柜是實驗室家具中必不可少的一種。在實驗室中起到排風和換氣的功能。





1、通風柜使用前應檢查電源，給排水、氣體等各種開關及管路是否正常；



2、打開照明設備，檢查視光源及柜體內部是否正常 ；



3、打開抽風機，約3分鐘內，靜聽運轉是否正常 ；



4、通風柜依以上順序檢查時，如有問題，請即暫停使用，并通知保養單位處理 ；



5、通風柜關機前，抽風機應繼續運轉幾分鐘，使柜內廢氣完全排除 ；



6、通風柜使用后應將柜體內外擦拭清潔，并關閉各項開關及視窗 ；



7、實驗室內在不使用通風柜時也要時常通風，這樣對試驗人員的身體健康有益 ；



8、通風柜在使用時，每2小時進行10分鐘的補風(即開窗通風)使用時間超過5小時的,要敞開窗戶，避免室內出現負壓 ；



9、禁止在未開啟通風柜時在其通風柜內做實驗 ；



10、禁止在做實驗時將頭伸進通風柜內操作或查看 ；



11、禁止通風柜內存放或?qū)嶒?yàn)易燃易爆物品 ；



12、禁止將移動插線排或電線放在通風柜內 ；



13、禁止通風柜內做國家禁止排放的有機物質與高氯化合物質混合的實驗 ；



14、禁止在沒有安全的情況下將所實驗的物質放置在通風柜內實驗，一旦出現化學物質噴濺出來，應立即將電源切斷 ；



15、移動上下視窗時，要緩慢、輕移的操作，以免門拉手將手壓壞 ；



16、實驗過程中，將視窗離臺面100-150 mm為宜 ；



17、通風柜的操作區域要保持暢通，通風柜周圍避免堆放物品 ；



18、操作人員在不使用通風柜時，通風柜臺面避免存放過多試驗器材或化學物質，禁止長期堆放。







實驗室通風系統介紹

實驗室的兩種通風方式：局部通風與全室通風

（一）  局部通風：

局部通風是有害物質產生后就近排出，能以較少的風量排走大量的有害物質，能量省且效果好，能夠改善現有的實驗室條件，經濟且可行。

包括：

通風柜通風

桌面式通風柜通風

生物安全柜通風

原子吸收罩通風

萬向排氣罩通風

不銹鋼排氣罩通風

排風試劑柜通風

排風藥品柜及其他實驗室排風的儀器設備通風



（二）  全室通風

對整個房間進行通風換氣，用送入室內的新鮮空氣將房間里的有害氣體濃度稀釋到衛生標準的允許范圍之內，同時，將室內污染的空氣直接或經過凈化處理后排放至室外大氣中。

包括：

自然通風

機械通風

※常用于室內不設通風柜而且又需排出有害物質的房間。

實驗室通風系統一般由哪些部分組成

實驗室通風系統一般由通風設備、通風管道、消聲器、風機、控制系統組成。

1. 通風設備：

實驗室常用通風設備主要有：

原子吸收罩、萬向排氣罩、桌面式通風罩等。

（1）安全處理有害、有害氣體或蒸汽的通風設備，作用：用來捕捉、密封和轉移污染物以及有害氣體，放置其逃逸到實驗室內，這樣通過吸入工作區域的污染物，是操作者吸入接觸的污染物小化。柜內的氣流是通過排風機將實驗室內的空氣吸進柜，將柜內污染的氣體稀釋并通過通風系統排到戶外后，可以達到低濃度擴散。

（2）萬向抽氣罩是進行局部通風的首選，安裝簡單、定位靈活。通風性能良好，能有效保護實驗室工作人員的人身安全，適用于液相色譜、氣相色譜或廢氣量不大且沒有高溫的實驗。

（3）原子吸收罩主要適用于原子吸收儀等涉及高溫且需要局部通風的大型精密儀器，要求定位安裝，也是整體實驗室規劃中必須考慮的因素之一。

（4）桌面通風罩主要適用于有機化學或需要長時間蒸餾的實驗室，在解決這類實驗室的整體通風要求中，它是必不可少的裝備之一。



2.通風管道：

對于一般的普通建筑，若室內排出的氣體沒有腐蝕性，通風管道可以采用鍍鋅鋼板，對于產生有腐蝕性氣體的實驗室，風管應采用耐腐蝕材料的PVC風管或玻璃鋼風管。在一般的實驗室通風工程，室內大多采用PVC風管、室外采用玻璃鋼風管。對于室內層高不足的實驗室或采用大型風管的實驗室，一般采用矩形風管，以便與現場空間匹配，在滿足風管要求的前提下，盡量減小風管占用空間。圓形風管采用插件連接，矩形風管采用法蘭方式連接，根據實際情況也可采用插件方式連接。



3.風機：

風機主要有軸流風機、斜流風機、離心風機。軸流風機、斜流風機適用于風壓小、管路短的通風系統，如，直接排至窗外或墻外的通風系統，簡稱：直排；玻璃鋼離心風機適用于管路長的通風系統，如，通過風管井或外墻接管排至屋頂，簡稱：屋頂排放。風機的材質：一般分為玻璃鋼、PP、PVC等。分估計的型號根據風量和風壓選擇。



4.通風控制系統：

通風控制系統可根據不同的情況采用不同的控制方式，如，單臺通風設備定風量通風控制系統、多臺通風設備變頻控制系統、多臺通風設備變頻+變風量通風控制系統。

實驗室通風系統規劃設計應該考慮的六大要素

1.安全

安全要素能夠保證實驗室內操作人員安全，以及保證實驗室周邊環境安全。各國關于實驗室安全都有較為細致的標準，而安全也是實驗室重要的目的之一。

為了保證實驗室內操作人員安全，我們需要對各種實驗室設備的氣流準確控制，例如，常用的通風柜、生物安全柜、萬向排風罩以及實驗動物設備當中的動物籠架等，其控制目的是保證明驗當中產生的有害氣體不會溢出而危及人員安全。關于實驗室周邊環境安全的保證，則通常是經過保證實驗室的負壓來完成的。



2.壓力控制

通常的生物化學實驗室都要求保證實驗室負壓，防止實驗室產生的毒害氣體流入臨近的辦公區域，形成穿插污染。



3.節能

在能源問題越發慌張的今天，節能曾經成了實驗室管理者十分關懷的一個內容。通常的商用建筑物，為了節約能耗，采用的僅僅是15%的新風，而且建筑物是每周5天，每天10小時運作。而關于實驗室，采用的常常是100%全新風，每周7天，每天24小時運作，因而能耗宏大，必需在保證平安的前提下，盡量降低能耗。



4.溫馨

保證實驗室適宜并且穩定的溫濕度，氣流穩定無異味，為實驗室的工作人員提供一個溫馨的工作環境，以進步工作效率。



5.易維護

過于復雜的系統，常常需求定期維護，維護程序復雜并且費用高。所以一個良好的控制系統應該盡量簡單牢靠，維護簡單或者不需定期維護。



6.便當日后的改造或擴建　

控制系統的設計應該盡量思索日后的改造和擴建。使得通風柜等設備的更新、移位、增加，實驗室壓力極性的變換等盡量簡單。





實驗室通風系統的安裝與調試

一、空調機電安裝分析

1安裝機電風管



在安裝風管機電系統前，對風管及送排風口的標高進行核對，檢查土建預埋件和孔洞的位置和規定的是否一致，檢查設備基礎、風機的位置、尺寸是否符合規定，并將基礎的記錄工作做好，并將預制加工的風管、吊架等運往現場，準備好施工的輔助墊料、必要的安裝工具和用料等。接下來安裝支吊架，應該按照工程的具體情況和風管截面的大小來選擇支吊架的形式，一定要與設計圖紙相符合，安裝風管的標高，從管底來算矩形風管，從中心計算圓形的風管，在對支架進行安裝時需要注意，不能直接將矩形保溫風管和支架連接，應該將大且堅固的隔熱料墊在下面，和保溫層的厚度要一致。應該按照風管中心線托出吊桿敷設的位置對吊架進行安裝，在風管中心線上安裝立管卡環，對稱安裝風管的中心線和雙吊桿安托架鋼。但是不能在法蘭上直接吊接吊架，因該在卡環半圓弧的中心點劃線之后在對立管卡環進行安裝，依據埋墻的厚度和風管的位置，固定好 上部分的卡環，防火閥在所有空調系統中，均單獨的支吊排煙閥，避免由火災發生時，閥門形變對性能帶來影響。







2安裝閥部件



按照設計圖的要求安裝防火閥，應該保證有一定的靈活性存在于閥片調節中，準確定位，應該在順氣流方向防止熔片，墻體與執行結構的 小距離要控制在100毫米左右；安裝完排煙口之后，需進行動作試驗，確保電動操作和手動操作都要靈活。必須正確的安裝消音器，并將吊卡托單獨的設置出來，各臺要高于兩付；各種回風口、散流器和百葉送的安裝和風管要牢固、嚴密的連接，風口和裝飾面要緊密的貼在一起，不能有過于明顯的裂縫出現在其中，將多個風口安裝出來時，應該確保是一致的安裝，并對整體的協調上進行考慮。



3安裝閥部件設置與安裝排氣閥和排污閥



為了能夠?qū)⒐艿纼?nèi)的空氣順利的排除去，在進行安裝的過程中，通常將排氣閥安裝在系統立管的 高處位置，將排污閥安裝在 低處，然而，在具體的安裝時，通常需要按照現場中的具體情況將排氣閥和排污閥增設出來。尤其是在賓館等場所進行安裝時，存在著較多的管線，這樣“打架”的現象就會時有發生，這時空調中的水管就會出現向下或向上爬的情況，這樣就會有氣塞的情況出現在向上的門子型彎頭處，對系統的效果上就會帶來一定的影響，排污困難的情況就會出現在向下的門型管上。



4安裝風口



4.1 傳統風口安裝

在對吊頂進行設置時，在設置風口的時候通常對鋁合金封口噴塑進行使用，將濾網的雙層百葉風口作為所有的風機盤管回風，用雙層百葉風口作為送風口，用鋁合金風口作為地下明裝管道的風口，在將風管穿越了墻面和樓板之后，對于當中出現的裂縫，對防火瀝青麻絲進行使用來嵌填密實。



4.2 管道式布風口安裝

管道式布風口是集風口、送風管道、風閥、靜壓箱、保溫材料等功能為一體的空氣分布裝置。根據現場條件，可以提供鋼絲繩懸掛系統、H型滑軌懸掛系統、T型滑軌懸掛系統等多種安裝形式來滿足要求。管道式布風口適用在 庫房、冷鏈物流、機械車間、公共場館、商場超市、食品車間、醫藥庫房等大風量、大空間場所。



5敷設管道的支架



在敷設管道支架時，因?yàn)樵谙募镜臅r(shí)候空調供回水管在制冷時，有較低的水溫，一旦沒有將支架與管道間的保溫做好，這樣冷橋的現象就會出現，進而出現凝結水，所以應該將經過防腐處理的木墊塊墊在管道支架和管道之間，避免出現冷橋的情況。







 二、調式工藝分析

 （1）為了保證試運轉工作的順利實施，應該將合理的運轉方案制定出來，并且對試運轉每個程序和步驟要給予明確。按照試運轉方案中的詳細規定，需要將試運轉以前的每項預備工作都要做好，同時對有關的責任人要予以明確；在系統調式前，對空調系統的設計材料、設計圖紙和設備技術材料等調式人員一定要 的進行熟悉與掌握，并對每項材料進行檢查，對各項設備性能和技術資料的主要參數上進行了解與熟悉；在安裝完成了通風空調系統之后，建設單位與施工單位應該 的檢查工程的具體質量情況，保證空調安裝的質量及及評價質量的標準上符合驗收的規范；風機所處的場地和其他附屬設備場地的土建施工一定要保證有效合理的完工，并且要將場地清理干凈。



（2）均應該按照設計要求的數值對系統各部位的風量進行調整，在對風量的改變進行調整的時候?？梢詫?duì)調節閥進行使用，可從系統的末端開始進行調試，就是從離風機 遠的分支管出發，向風機處逐步的調整，令每個支管的具體風量接近或者達到設計中的風量。 后在風機的主要風量與設計的值一致時，風量在系統的每個部分中都可以符合規定，通風系統在工作的時候有一定的規定，一般要不能少于2個小時。



（3）有一定的復雜性存在于冷水系統的管路中，并且還比較長，并且清潔度在系統的內部有較高的要求，所以，在清洗管道的時候必須要認真、嚴格。將風機盤管等設備的進水閥在清洗以前一定要先關閉，將旁通閥打開，令清洗時管子中的一些雜質，利用旁通閥向管外排除。在清洗冷水系統的時候，屬于循環式的封閉清洗，在排水的時候需要每一到兩個小時進行一次，多次反復，一直在水質干凈了才可結束。之后將風柜、風機盤管、和制冷機蒸發器的進水閥打開，將旁通閥關閉，的冷凍水系統管理進行充水。



（4）應該對多種因素在試運轉的時候進行考慮，例如室內的熱濕負荷與設計的條件上是否相符合、建筑裝修的材料是否是干燥的等。此外，在不存在生產負荷試運行的時候，通常要將盡可能排除的影響因素排除，例如室內的溫度不符合規定，需要對盤管的過濾網進行檢查，看有無堵塞的情況存在于其中，集塵量在在新風過濾器中有無超過規定，或是制冷量與要求的不相符合，一旦有良好的運轉情況存在于其中，這樣試運的工作才算順利的完成。







實驗室通風換氣，有哪些要求？

實驗室設計是行業中常用的專項設計，包括了化學、生物、動物、物理實驗室等各個類別?？照{(diào)通風系統的設計包含了空氣處理、制冷加熱和除濕、氣流組織、控制、安全等部分，它們是一個整體而不是獨立系統。對實驗室的功能了解是通風系統選擇和設計的決定因數，提供一個安全的環境給工作人員是首要目標，在實驗室的系統設計中，設計者要徹底研究所有的因數，找到 合適的設計?；瘜W(xué)實驗室由濕法化學間，加熱間，恒溫恒濕間，通用試驗間、注塑間和辦公間組成。除恒溫恒濕間的環境，其他房間只需要溫度控制，并且都沒有潔凈要求。

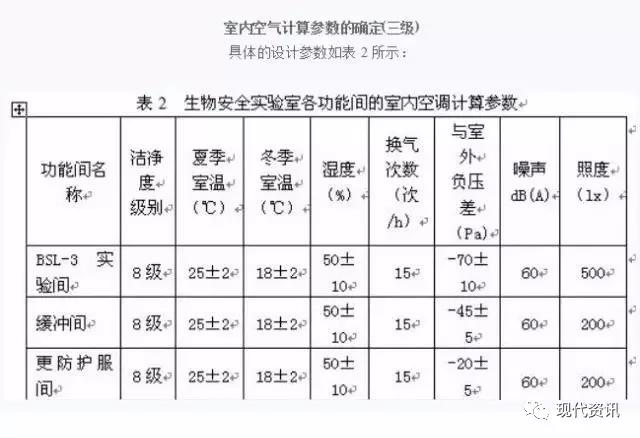

ASHRAE規定實驗室空調和通風設計參數包括以下：



1)室內外溫度濕度要求；

2)空氣質量；

3)設備和工藝熱負荷，包括顯熱和潛熱；

4)內部負荷的預期增加；

5) 小換氣次數；

6)進風和補風；

7)排風設備類型；

8)控制和報警；

9)通風柜的尺寸和數量的調整可能；

10)房間壓差；

11)設備和電源的備用。



1

換氣次數的選擇



《化工采暖通風和空調調節設計規范》規定化驗室房間的 小換氣量一般在6次/h~8次/h。ASHRAE規定驗室內的整體換氣次數應由下列風量之決定：從局部排風設備或其他房間排風所排出的總風量；帶走房間熱負荷所需的制冷風量； 小換氣次數需求。在使用情況下，實驗室的 小換氣次數應維持6次/h~10次/h。



在通常情況下>10次/時房間換氣次數被認為是合適的。但是當實驗室內有可能產生高熱負荷的分析設備，或房間內有較大量的局部排風時，則可能需要相應增大換氣量。濕法化學室有通風柜，加熱間有大量的加熱爐。通風柜的計算方法則參照《化工采暖通風和空調調節設計規范》中對輕、中度危害或有危險的有害物質，在室內頂棚有補風的情況下，通風柜的操作口 小吸風面速度0.5m/s。對于通風柜的使用率，當通風柜的數量大于2個時，則應該取60%~70%同時使用率。加熱爐則是以維持爐內加熱溫度的熱平衡法則計算所需的排風量。通過以上可以計算出總的安全通風量，此外負荷計算的空調風量，還有 小換氣次數10次進行比較，三者取 大值。



2

送風與排風形式



《化工采暖通風和空調調節設計規范》規定化驗室的排風量較大時，應設置室外新風補風系統，并計入新風負荷。



《科學實驗室建筑設計規范》規定每個排風裝置宜設獨立的排風系統。同一個實驗室內的所有排風裝置宜合用一個排風系統。工作時間連續使用排風系統的實驗室應設置送風系統，送風量宜為排風量的70%，并應根據工藝要求對送風進行空氣凈化處理。對于采暖地區，冬季應對送風進行加熱。送風氣流不應破壞實驗室排風裝置的正常工作。



ASHRAE規定所有從化學實驗室內排出的氣體均需直接排出室外，而不能循環利用。因此，除非化學實驗室也有潔凈要求，否則均需保持其相對于相鄰區域?yàn)樨?fù)壓。而是否選擇100%全新風送風系統，應做為實驗室危險評估的一個重要部分。實驗室各個單元間設置了獨立的排風系統，排風都安裝在屋頂上。濕法化學間和加熱間由于產生有毒、腐蝕、高溫的氣體，必須采用全新風處理。其他如工作人員進行計算機分析的通用實驗間和進行材料測試的恒溫恒濕間，100%全新風送風系統并不是 的選擇。因?yàn)閷?shí)驗室不同的工藝職能，不一定要全新風通風或全新風空氣處理。能滿足工藝只能是首要的，100%的新風是針對通風柜的環境，而對于一般實驗室循環空氣處理能達到要求的，就不必要100%全新風。何況在全新風的空調環境下，能耗非常高。



3

房間壓差：



《化工采暖通風和空調調節設計規范》規定化驗室應保持相對負壓。



ASHRAE規定所有從化學實驗室內排出的氣體均需直接排出室外，而不能循環利用。因此，除非化學實驗室也有潔凈要求否則均需保持其相對于相鄰區域?yàn)樨?fù)壓。這個規定其實要根據具體的實施對象。本項目中恒溫恒濕間需要嚴格的溫度、濕度控制范圍，應該設計成正壓。因?yàn)槿绻O(shè)計成負壓，則相鄰區域的空氣去進入，一方面可能破壞溫、濕度的控制精；另一方面如果污染的空氣進入，也可能造成安全問題。而對于濕法化學間和加熱間，為防止有毒、腐蝕、高溫的氣體或揮發物散發到房間，甚至散發到其他的區域，設計成負壓是必須的。實驗室建筑的辦公區域，應相對于走廊和實驗室始終維持正壓。實驗室內氣流應從低危險區域流向高危險區域， 終通過各類通風柜或加熱設備排到室外。



4

控制系統：



控制應該把以上幾項綜合起來，可以滿足整個實驗室的房間壓力、各房間壓差、通風量、溫濕度和各方面的安全控制要求，同時降低能耗。實驗室內往往存在許多不利于人體健康的化學物質污染源，特別是有害氣體，將其排除非常重要。但與此同時，能源往往會被大量的消耗，因而實驗室的通風控制系統的要求從早期定風量，雙穩態，變風量系統，到 新的適應性控制系統。所謂 為安全、舒適的環境，并要求 節能的方式是不能太過于奢望。系統響應迅速確保人身安全，以 高的精確性正確控制送排風的平衡和室內壓力，提供 大的穩定性。盡量降低用戶前期投入，同時減少用戶在運行、能源消耗及維護等方面的費用。



ASHRAE規定實驗室控制一方面調整設備的溫度和濕度控制；另一方面監控安全設施保護工作人員，用哪個系統，只要對當前實驗室是合適的。



化學實驗室的通風采用定風量還是變風量控制系統，這取決于設計者、使用者和設施管理者對其所要求的功能初次投資和運行費用等問題的綜合考慮。定風量(CAV)系統被設計用來為所有的通風柜和加熱爐提供總的排風流量，不管這些通風柜和加熱爐是否被占用，總的流量都保持一定。這一方法采用機械限位擋塊限制調節閥門開度，可能 大減小40%流量。變風量系統(VAV)，則是系統容量的減小超過10%或20%的參差性設計。



實驗室的通風設計首要解決的問題是安全性問題，還要考慮到為實驗人員創造一個舒適的工作環境，解決溫度、氣流、噪音的問題，同時要保證 低的能源消耗，系統穩定，容易控制，易于操作管理。簡而言之就是要從安全、舒適、節能、可靠運行方面進行設計。通過對此類型化學實驗室涉及的換氣次數、送排風形式、房間壓差、控制系統標準。







實驗室通風柜系統的設計方案



1、通風柜的功能和應用場合



通風柜 主要的功能是將實驗操作時產生的各種有害氣體、水蒸汽、氣味、余熱等，控制在通風柜內并排至室外，達到為了保護使用者的安全，防止實驗中的污染物質向?qū)嶒?yàn)室擴散的目的。通風柜在各種生化和理化實驗室中有著非常廣泛的應用，在保護實驗樣品的純度、保證實驗結果的準確、維護實驗室環境的清潔、改善勞動衛生條件和提高工作效率等方面，發揮著至關重要的作用。通風柜可用于理化實驗室和生物實驗室，也可以用于潔凈實驗室，但不適用于生物安全三級和四級實驗室。



2、通風柜的性能



通常以3個參數衡量通風柜的性能：捕捉效率、抑制效率和排除有害氣體的效率。良好的捕捉效率可以通過2個途徑來獲得，首先是保持通風柜開口合理的面風速，其次是合理布置通風柜。合理的通風柜柜體設計以及保持通風柜開口合理的面風速是獲得較高抑制效率的關鍵。排除有害氣體的效率則是通過室外排放口的高度和適當風速來達到。



2.1設計原則



通風柜在工作場所的配置數量依實驗研究類型而定，差別較大。一般在研究所和大學的配置是，化學研究實驗室按每位研究者l臺通風柜，生物學研究實驗室6～10位研究者共用1臺通風柜，物理學實驗室可能整個部門設1臺通風柜。應根據實驗性質和實驗室工藝要求，選擇通風柜類型，確定通風柜數量。綜合考慮各項因素，確定通風柜排風系統和補風系統形式，確定通風機房和通風豎井的位置。應以安全、實用、有效、經濟為原則，使有害氣體在盡快就近排走，不至污染環境和操作者，并使實驗中的氣態污染物全部控制在通風柜以內。



應與工藝和建筑專業結合，合理確定通風柜在實驗室的位置。通風柜應設置在受氣流干擾少的地方，盡量遠離門口、送風口和人員頻繁往來的通道，避免無組織氣流對通風柜排風流場形成干擾；同時，也應遠離精密儀器，避免通風柜排風影響儀器操作。根據BS7258標準，通風柜平行于穿堂風時，其前端距門邊應保持1m的距離；通風柜垂直于穿堂風時，其近端距門邊應保持1m的距離，相向布置的通風柜之間應保持3m的凈距。應根據建設項目環境影響評價報告書及其審批意見，以及污染氣體成分，確定需要采取的廢氣處理措施，選擇處理設備，并滿足排放口的設置要求。



例如，法國標準XPX15-203要求排放口至少高出房頂3m；或者至少是建筑高度的125%。我國《全國民用建筑工程設計技術措施：暖通空調•動力》規定：查措施。合理布置風管，盡量縮短管道長度，減少風管阻力，降低風機功率和噪聲。由于實驗時常常有水蒸汽或試劑蒸發到排風中，在嚴寒和寒冷地區冬季的排風管中會出現冷凝現象，因此，水平排風管宜設坡度29/00～3‰，并盡量避免風管上、下翻彎，以免冷凝液積聚；必要時應在排風管和排風機 低點分別設置帶手動密閉閥的泄水管。合理選擇和布置排風機。排風機選擇和布置應考慮以下因素：



（1）首先排風機材質應耐腐蝕，一般應選擇離心風機，使電動機置于排風氣體以外。



（2）考慮施工和今后實驗室變化的可能性，風機風量和壓頭均要考慮一定的余量。



（3）為減少噪聲和振動，風機的轉速不應高于1450r/min。



合理確定風機安裝位置，風機位置應考慮以下因素：



①由于風機的噪聲和振動，其安裝地點應盡量遠離對噪聲和振動有限制的房間，并相對集中布置；便于安裝和維護。



②風機盡量布置在機房?jī)?nèi)，尤其是在嚴寒和寒冷地區，既便于隔聲減振，又可防凍。



③排風機盡量布置在靠近排放口處，如頂層或屋頂，使室內的排風管道保持負壓，避免漏風對風管穿越的其它房間產生不利影響。



④確定通風柜排風系統和補風系統的控制方式?？照{(diào)房間應考慮房間壓力控制，并與整個實驗樓的樓宇控制系統相結合。



2.2系統設計



2.2.1面風速的確定



目前，我國沒有國家標準和規范對于通風柜面風速做出明確規定，工程設計通常按照設計手冊的推薦值，或者甲方和工藝要求確定。



2.2.2廢氣處理



通常理化實驗會采用多種試劑，通風柜的排風中氣體成分復雜且多變，有害物濃度不高，一般能夠直接排放。只有在一些特殊情況下需要進行排風處理。



（1）實驗中大量使用高濃強酸、強堿時，可以采用廢氣凈化塔，以酸堿中和的原理處理排風。



（2）實驗中使用放射性核元素時，排風應經過高效空氣過濾器處理后排放。



（3）實驗中使用氨或?qū)嶒?yàn)產物含有氨、惡臭或痕量致癌物時，排風應經過活性炭過濾后排放。用于吸附氣態物質時應選擇粒狀活性炭，其 的活性應高于60%。



（4）通風柜內做標記實驗時，排風口應設除碘過濾裝置。



（5）通風柜做含汞實驗時，排風口應設高錳酸鉀和次氯酸鈉溶液吸收裝置或載硫活性炭吸附后排放。



2.2.3通風柜與房間共用排風系統的特點是：



（1）通過位移傳感器直接控制變頻器，風管內不裝傳感器，避免了傳感器被腐蝕和污染，在較低成本下實現變風量控制。



（2）通過玻璃門的升降直接調整排風量，控制簡單。



（3）節能效果好，小風量排風時既可省電，又可減少冷、熱量損失。



（4）低速排風時，室內外噪聲降低。



（5）通風柜柜門半開至全開時面風速約為0.5m/s，柜門開啟高度小于300mill時面風速約為1m/s，風速增大。面風速不穩定。







實驗室通風柜排風及補風系統運行及控制要求



運行及控制目標 為保障人員安全健康，實驗室的通風設備和系統必須做到：
1. 有效及時地從污染源排放有毒氣體和顆粒。

2. 為防止實驗過程中有毒氣體和顆粒以及化學品存放過程中揮發的有害氣體向其他空間外溢，實驗室需保證一定的負壓。

3. 實驗室內氣流組織良好，送回風氣流速度及紊流度均能控制在較小的范圍內，以免室內氣體的擾動引起排風柜內氣體外溢。

4. 實驗室內換氣率能有效控制，室內空氣應充分置換，保證其新鮮度。

5. 通風系統充分考慮實驗室內設置多臺排風柜情況下高峰時同時使用、夜間值班工況下zui小排風等各種情況，系統通風容量要既達到zui大通風要求，又要充分考慮其調節靈活性，實現系統經濟運行。應該考慮設備的同時使用系數，以使系統設備配置更趨于合理，zui大限度的節能。

6. 有效控制實驗室內的溫濕度，室內噪音應小于58 dbA，為工作人員提供舒適的環境。

實驗室通風柜排風及補風系統運行及控制方案
1. 通風柜方案     1～12層的普通實驗室采用旁通型定風量通風柜（有特殊要求的除外），13～14層的理化實驗室采用旁通型定風量通風柜和變風量通風柜，具體配置詳見設計圖紙。通風柜應滿足國家相關規范及標準要求，且均應配置傳感器及控制器（根據監測的面風速調節對應的變風量閥開度）。 2. 1～12層普通實驗室通風柜系統控制     平時關閉通風柜排風及補風系統上的電動密閉閥（EVD）。當使用通風柜時，通過通風柜上的手動開關聯鎖開啟排風及補風系統電動密閉閥，由定風量閥控制排風量恒定；當通風柜面窗不開啟時，排風從旁通口進入不應有噪聲。
3. 13～14層普通實驗室通風柜系統控制     (1)單個通風柜實驗室：采用旁通型通風柜，送、排風系統中采用雙穩態定風量調節方式來實現通風柜工作狀態和空閑狀態下兩個不同風量值間的切換。當實驗室有人且通風柜不使用時，密閉閥EVD開啟，雙穩態定風量閥CVD2處于低檔狀態，滿足室內換氣次數不小于6次/h的要求；當實驗室有人使用通風柜時，密閉閥EVD開啟狀態不變，雙穩態定風量閥CVD2處于高檔狀態，滿足通風柜的排風量要求；當室內無人時，手動關閉密閉閥EVD，節約能源。

  (2)多個通風柜實驗室：采用旁通型通風柜和變風量通風柜，送、排風系統中采用雙穩態定風量調節方式和變風量調節方式來實現通風柜工作狀態和空閑狀態下風量值間的切換。當實驗室有人且通風柜不使用時，密閉閥EVD開啟，雙穩態定風量閥CVD2處于低檔狀態，滿足室內換氣次數不小于6次/h的要求。當實驗室有人使用通風柜時，密閉閥EVD開啟狀態不變，如使用旁通型通風柜，則雙穩態定風量閥CVD2處于高檔狀態，滿足通風柜的排風量要求；如使用變風量通風柜，則其對應的變風量閥VVD根據面風速調節排風量及補風量，雙穩態定風量閥CVD2處于低檔狀態不變。當室內無人時，手動關閉密閉閥EVD，節約能源。
4. 風機系統控制     任何一個通風柜開啟則聯鎖開啟對應的屋頂送排風機，無通風柜開啟或使用時則風機延時停止運行。風機采用管道靜壓變頻控制，控制器持續監測管道內的靜壓，通過調節風機轉速來恒定靜壓，保證多臺通風柜開啟時的風壓。 5. 其他

    在系統運行時排風系統先于送風系統啟動，關閉時則與之相反，系統運行中，當室內氣流受到干擾。室內壓差與系統設定壓差值發生偏差時，送、排風系統中的變風量調節閥會迅速啟動，自行調節到合適的開啟度，再次平衡系統壓力，對實驗室內壓差進行精確控制；設在排風柜上的變風量閥能使排風柜面板前的面風速在面板開啟到任意狀態時保持穩定在安全值范圍內。



通風系統采用的控制單元



1、應用于送、排風風量控制的定風量調節閥（CVD）。

2、應用于送、排風風量控制的雙穩態定風量調節閥（CVD2）。3、應用于送、排風風量控制的變風量調節閥（VVD）。

4、應用于控制開啟或關閉房間送、排風系統的密閉閥（EVD）。
通風系統控制單元應滿足的要求



1. 定風量閥（CVD,CVD2）的技術要求： a. 定風量調節閥應為壓力無關型、機械式自動調節裝置，閥體為鍍鋅鋼板等高品質材料制成，經過定風量調節閥的風量可嚴格按照刻度盤標定的風量值送、排風，而不受管道中靜壓及風量變化的影響。 b. 定風量調節閥閥體結構為單閥板節流形式，并根據閥前靜壓的變化自動調整閥位的開度，從而保證送風量的恒定。 c. 定風量調節閥應采取內插入或法蘭式連接，并可附帶電動執行器，以滿足雙穩態定風量調節或遠程控制的要求。 d. 定風量調節閥可在管道靜壓壓差50至1000Pa范圍內正常工作，安裝時不受位置限制，水平或垂直安裝均可。安裝時對現場條件要求較低，即使入口或出口條件不利也能正常工作。 e. 定風量調節閥流量調節精度在不同靜壓條件下應小于設定風量的8%。f. 定風量調節閥外部應有風量刻度盤以及指針顯示流量刻度，并可在刻度盤風量范圍內任意設定風量，并能保證風量刻度與實際風量誤差<±4%。
2. 變風量閥（VVD）的技術要求： a. 變風量調節閥閥體應采用熱鍍鋅鋼材等高品質材料，軸承應滿足抗腐蝕、抗磨損、抗老化及氣密性的要求；鍍鋅鋼板葉片外圈應安裝密封條，以保證風閥的氣密性，當入口壓力為750Pa時，風閥的漏風量不超過zui大額定進風量的1%。 b. 內置壓差傳感器和壓差控制器,能夠準確設定所需壓差值,當環境壓差與設定壓差值有偏差時閥門能夠迅速做出反應，并且在3秒內完成風量調節，達到既定的系統壓差。 c. 變風量調節閥工作溫度范圍在10至50°C，管道壓力差范圍20至1500Pa，安裝時不受位置限制，水平或垂直安裝均可。 d. 所供產品在出廠前都必須進行過嚴格的氣流測試和參數標定，產品的控制精度應<±5％。 e. 應用在排風柜上的變風量閥應進行防腐噴涂，閥門控制響應時間〈1秒,平衡時間〈3秒，能將排風柜面風速控制在設定值的±20%的范圍內。 f. 排風柜上的變風量閥具有對通風柜運行狀況的監測功能，在通風系統發生異常的時候，會立即報警，并可根據設置在通風柜旁的緊急按鈕狀態，立即將某個通風柜排風量開到zui大以應付緊急狀態。 g. 變風量閥應為壓力無關型的風量調節控制，保證系統中多間實驗室或多個通風柜同時運行時，各自獨立調節，互不干擾；
 3. 密閉閥（EVD）的技術要求： a. 板式碟閥，閥板葉片外圈應安裝密封條，閥門關閉時的漏風量滿足國家相關規范及標準的要求。 b. 閥體和附件均采用優質鍍鋅鋼板制作，鍍鋅鋼板的厚度不小于0.6mm，應具有良好的機械加工性能，應避免在零件的折彎、滾壓成型過程中破壞表面鍍鋅層。接縫采用焊接方式應采取防腐措施； c. 閥體的滾圓度應盡可能高，以保證風閥的氣密性； d. 軸承應滿足抗腐蝕、抗磨損、抗老化及氣密性的要求； e. zui大承壓能力不低于1500Pa； f. 正常運行溫度為10－50℃；g. 閥體采用噴涂，閥片用不銹鋼材料，已滿足腐蝕性環境。 h. 選配歐美知名、技術成熟的執行機構，保證馬達關斷次數不少于60000次，免維護。





實驗室設計裝修專業術語

當我們?cè)趶氖聦?shí)驗室相關工作、或者有實驗室設計建設需求時，別人說的一些專業術語聽不懂怎么辦？不用擔心，小代為您整理了實驗室建筑設計的相關術語，一起來學習一下吧！



科學實驗建筑：

用于從事科學研究和實驗工作的建筑。一般包括實驗用房、輔助用房、公用設施等用房。



實驗用房：

直接用于從事科學研究和實驗工作的用房。包括通用實驗室、專用實驗室和研究工作室。



輔助用房：

為科學研究和實驗工作提供服務的用房。包括學術活動室、圖書資料室、實驗動物房、溫室、標本室、附屬加工廠、器材庫等。



公用設施用房：

為科學研究和實驗工作提供所需環境及其它條件保證的用房。包括采暖、通風、空氣調節、制冷、給水、排水、軟化水、煤氣、特殊氣體、壓縮空氣、真空、照明、供配電、電訊等設施的用房。



通用實驗室：

適用于多學科的以實驗臺規模進行經常性科學研究和實驗工作的實驗室。



專用實驗室：

有特定環境要求（如恒溫、恒濕、潔凈、防振、防輻射、防電磁干擾等）或以精密、大型、特殊實驗裝置為主（如電子顯微鏡、高精度天平、譜儀等）的實驗室。



標準單元組合設計：

為保證實驗用房具有適應性的設計原則，即從當前和長遠科學實驗工作內容、儀器設備及人員的發展變化出發，綜合考慮確定實驗用房的三維空間尺寸、實驗室建筑設備及實驗儀器設備的布置、建筑結構選型、公用設施供應方式等。對于框架結構，一個標準單元系指一個柱網圍成的面積；對于混合結構，一個標準單元相當于框架結構一個柱網圍成的面積。



生物培養室：

在人工環境條件下進行生物培養的用房。包括微生物培養、組織培養、細胞培養等用房。要求的環境條件包括溫濕度、光照、空氣、水分、酸堿度等消毒等措施。常采用的儀器設備包括搖床、培養箱等。



天平室：

設置稱量精度為±0.1～0.01mg天平的房間。天平可設置在較簡單的防振天平臺上。



高精度天平室：

設置稱量精度為±0.002～0.001mg的微量天平的房間，要求恒溫、恒濕、防振、防風、防塵、防腐蝕性氣體、防陽光直射等環境條件。



前室：

也稱為緩沖間或過渡間，并可兼作更衣?lián)Q鞋間。



準備間：

某些專用實驗室的配套房間，供實驗人員做實驗前的準備工作



防生物危害實驗室：

也稱為生物安全實驗室。用于從事有害微生物及病毒實驗工作的房間，重要的環境條件是維持房間的負壓。



管道井：

用于通行各類公用設施立管的豎向井道。



管道走廊：

用于通行各類公用設施立管及水平管道的空間。



輔助用房:

為科學研究和實驗工作提供服務的用房。包括學術活動室、圖書資料室、實驗動物房、溫室、標本室、附屬加工廠、器材庫等。



應急噴淋：

為保證實驗人員在實驗工作中受到化學及生物危害時的安全，多在靠近該類實驗室的公共走道處設置帶有自動或人控開關的噴淋設備，以備實驗人員一旦被藥品污染時，能及時進行噴淋救護。



反應池：

指排水系統排出的污（廢）水中含某些有害物質時，在建筑物內或附近設置排出污水處理的構筑物，用物理、化學方法予以處理，以達到國家排放標準。



實驗用房：

直接用于從事科學研究和實驗工作的用房。包括通用實驗室、專用實驗室和研究工作室。

供電電源工作接地：為交流和直流電源系統提供的接地。



保護接地：

為保障人身及設備安全而設置的接地。



特殊防護接地：

為靜電防護、電磁屏蔽防護等提供的接地。



防雷接地：

 為保證建筑物防雷裝置可靠工作而設置的接地。





實驗室設計建設標準體系的建立

摘要

近年來，隨著我國實驗室設計取得了長足的進步，但總體而言，我國實驗室的建設還處于起步階段。我國實驗室設計建設與發達國家相比，我國具有系統、專業的設計的實驗室時期較晚。鑒于此，本文對實驗室設計建設標準現狀進行分析，并對實驗室設計建設體系存在的問題展開研究，進而提出建立實驗室設計建設標準體系途徑，以期為檢驗檢測實驗室設計建設標準體系建立的研究提供可行性參考。

關鍵詞：實驗室設計；實驗室；標準體系

前言

隨著我國科技不斷的發展，對實驗室檢測和研發的水平提出更高的要求。為了滿足檢測和科研的需求，就必須提高實驗室設計與建設的水平。因此，本文對實驗室設計建設標準體系的建立展開研究，這無疑對于促進實驗室穩定、可持續的發展具有理論性的意義。



一

實驗室設計建設標準現狀

我國在創建各種實驗室初期時，實驗室的管理者缺乏先進的設計理念，zui初實驗室的設計只是為了滿足一些簡單實踐的需求，注重于實驗室水電氣風和家具的配套建設上。自2010年后，很多實驗室在滿足先進實驗的需求上，開始融入智能化系統。如在實驗科室內安裝自動化排補風控制系統、實驗室VAV通風柜變風量控制系統等，這些智能化的設計，很大程度上提高了實驗室的通風效果，同時還降低了實驗室的能耗，實現實驗室的節能環保。但目前，我國實驗室的設計建設過程中，由于業內認識對實驗室建設的理念不同，導致只有少部分采用智能化的控制系統，未能滿足實驗室智能化控制的需求。



二

實驗室設計建設體系存在的問題

（一）實驗室設計理念不同

目前，發達國家在實驗室的設計建設時，更加注重的是實驗室的環保節能、安全、舒適、可持續的發展。在我國由于現代化實驗室的設計建設起步較晚，大多數實驗室的管理者并未意識到實驗室節能環保和可持續發展的重要性。不可否認的是，實驗室的舒適性、環保節能、安全不僅直接關系了實驗室人員的工作，甚至對于自然環境也會產生巨大的影響。例如實驗室在實驗過程或?qū)嶒?yàn)完成后都會產生一定的實驗廢液，若未經處理排入自然環境中，將會對自然環境造成巨大的危害，甚至影響人的身體鍵康。由此看出，就比加強實驗室設計建設體系標準的建立，促進實驗室穩定、可持續的發展。



（二）缺乏實驗室設計建設的標準

我國實驗室設計和建設與國外相比，行業內采用的規范、技術、材料參差不齊，設計和建設的水平也有很大的差距。諸多實驗室設計和建設者的技術水平，難以滿足現今現代化實驗設計和建設的需求。例如，實驗室通風柜的設計和建設上，通風柜是確保實驗室設備正常運行和人員安全的基礎設備，但是實際設計和建設過程中，部分設計建設者過于注重設備的運行狀況，忽略對實驗室人員安全的設計。并且，并未意識到實驗室通風柜節能環保的重要性。



三

建立實驗室設計建設標準體系途徑

（一）遵循實驗室設計的理念

在實驗是設計建設過程中，應樹立統一的設計理念。首先，應高度重視實驗室設計的安全，如確保實驗設計的四個基本標準：（1）確保危險材料的安全儲存；（2）嚴格保護知識產權的安全；（3）實驗室應設計房間與控制的門禁系統；（4）實驗室中重要的房間未經允許不得進入，并且公共區域任何人都可進入。其次，注重實驗室可持續發展的設計。例如：設計廢氣、廢水處理系統，減少有害廢物的排放；建立實驗室廢液回收利用系統；設計智能化的控制系統，提高實驗室水資源和電力的使用效率，實現實驗室節能環保的效果；實驗室內的配套產品應采用可回收的材料。zui。后，提高實驗室設計的舒適性。為了實現實驗室現代化可持續發展的需求，在進行實驗室設計建設時，應提高實驗的舒適新，為實驗室工作人員創造一個舒適的公辦環境，確保實驗室穩定、鍵康、可持續的發展。



（二）加強實驗室設計建設標準的建立

現階段，實驗室的各種標準達到2000多項，涉及實驗室管理有15項、涉及實驗室安全有23項，針對不同科室進行的設計標準有10余項，包括水生動物檢疫檢驗實驗室、生物安全實驗室、測量實驗室、機械工業中央實驗室、科學實驗室等等。由此看出，實驗室設計建設的標準較為嚴格和廣泛，在實驗室設計建設過程中，就建立統一的標準體系有重要的作用。例如：在實驗室|DNA測序的過程中，從樣品取樣到測序室的實驗，都嚴格遵循實驗的每個流程的規則，確保樣品的純度和數據的完整性。此外，在實驗室空間的設計過程中，需要確保實驗室工作人員舒適的空間，在實驗室的采光設計時，應盡可能的利用自然光，并且合理設計HVAC系統，從而滿足實驗室人員工作的需求。



結束語

綜上所述，本文對實驗室設計建設標準現狀進行分析，針對實驗室設計建設體系存在的問題，分別提出了加強實驗室設計建設標準的建立、遵循實驗室設計的理念兩方面的對策。但缺乏實驗室設計建設的標準、實驗室設計理念不同等問題，依然影響了實驗室的設計和建設的質量。因此，在未來的工作中，還需加強對實驗室設計與建設體系建立的研究，為提高實驗室設計與建設的水平，促進實驗室穩定、可持續的發展做出更大的貢獻。



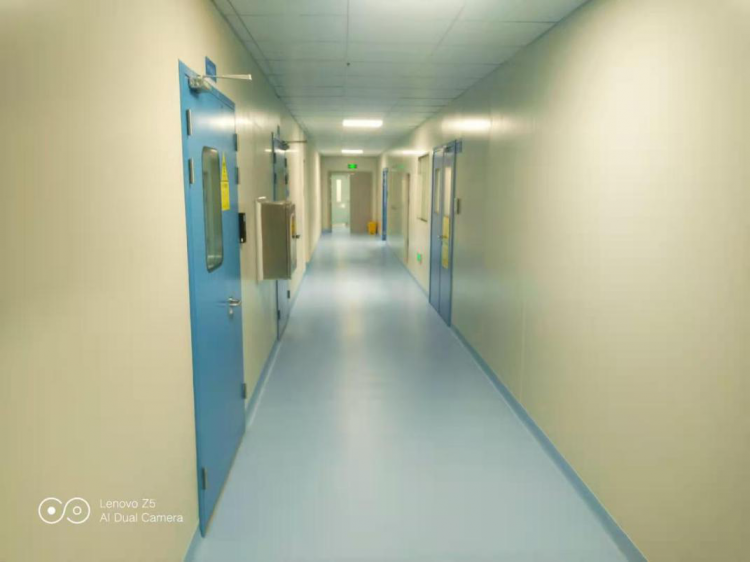

凈化工程常用的地板種類



無塵車間地板工程常用的地板有以下幾種：



01

環氧樹脂防靜電自流平型地板



環氧樹脂防靜電自流平型地板的施工工藝：

a、基材處理：打磨并清潔地面，要求基材干燥、無空鼓；



b、底涂涂裝：導電底涂涂裝；



c、鋪設銅箔：橫豎交叉鋪設；



d、中涂涂裝：根據所落地面厚度鑷防靜電中涂；



e、面涂涂裝：鑊圖環氛防靜電自流平面漆。



環氧樹脂防靜電自流平型地板的適用場所: 適用于通訊設備制造廠、芯片無塵制造廠、STM無塵車間、光學儀器無塵車間、實驗室等有較高防靜電要求的潔凈車間。



02

環氧樹脂自流平型地板



環氧樹脂自流平型地板的施工工藝:

a、打磨地面，清掃、吸塵；



b、涂刷封閉底涂；



c、刮膩?zhàn)?中涂)；



d、打磨、吸塵；



e、自流平面。



環氧樹脂自流平型地板的適用場所: 電子廠、電器廠、食品廠、化妝品廠、包裝廠、紡織廠、服裝廠等。



03

高架地板



高架地板的施工工藝:

a、在清潔的地面上劃線；



b、支架橫梁裝配；



c、調整橫梁水平、緊固螺釘；



d、鋪設活動地板；



e、施工完畢后清掃地板表面。



高架地板的適用場所: 電子廠、半導體廠、光電產業、機電房、恒溫恒室實驗室、百級凈化工程等。



04

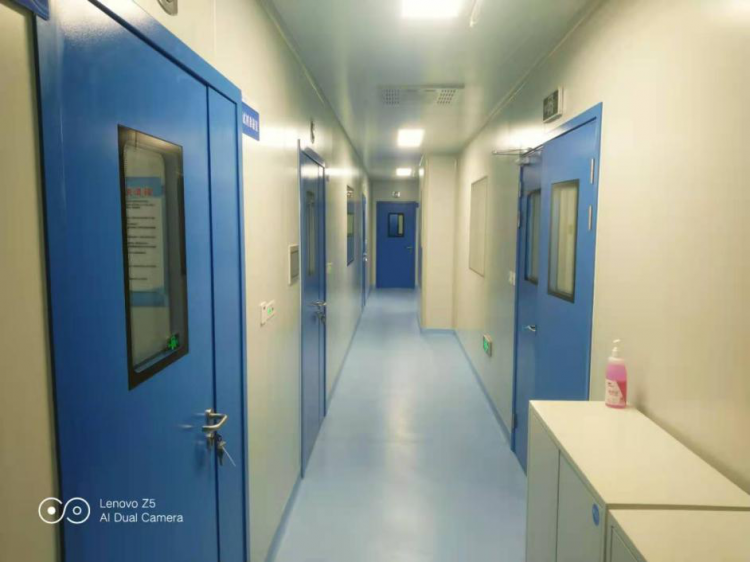

pvc地板



PVC地板的施工工藝：

a、清理地面，清。除浮沉，定位鋪設基準線；



b、鋪拉接地倒網(銅箔)，涂刷導電膠；



c、鋪貼PVC地板，滾壓PVC地板；



d、開4mm靜電接地。



PVC地板的適用場所: 電子廠、半導體廠、光電產業、包裝品、機電房、汽車工業等。





化學實驗室設施及其熟悉、使用和維護



化學實驗室設施及其熟悉、使用和維護
化學實驗室基本設施包括：演示實驗臺、儀器設備、黑板、網線、通風排氣、水電供給、安全設施等。選擇建筑材料時應重點考慮墻磚、地磚、吊頂板材以及給排水管道的抗化學腐蝕和抗污染性能。同時，應按照國家有關規定，并結合我國學生的實際特點，精心布局、設計實驗設施，包括實驗臺的高度與寬度、兩實驗臺間距及試劑架高度等。同時，應合理配置各種專用設施。

化學實驗室設施組成
供水與排水：實驗室必須配備足夠的水管和排水管，方便冷卻、洗滌、減壓過濾等實驗操作。水源及水槽應放在實驗桌、教師演示桌、通風櫥等處。排水管道應由耐腐蝕材料制成，各連接處應使用耐酸水泥。室內還必須有總水源閥，方便管理與維修。
電源：實驗室的照明電源和實驗電源必須分開，并配備總、分電源開關。電源開關應盡量遠離水源，所有電器開關、插座必須采用防爆裝置。實驗用電源應有兩相和三相插座，安置在需要處，并應側向安裝（防止因液體濺入而短路）。實驗電源應配備兩種供電方式：交流穩壓電源和直流穩壓電源。另外，還應照顧未來教育發展的需要，應適當增大配電量的總功率。
通風設備：我國化學通風實驗室建設發展大致經歷了六個階段：下排式通風技術原型—上排式通風技術原型—“全封閉”排氣裝置—注塑 T 型罩原型—注塑 P 型排氣罩—降低噪聲、排氣速度提高、排氣風量增大的環保型排氣裝置。隨著教育改革的不斷深入，各級各類學校的化學通風實驗室有了很大的發展，與傳統化學實驗室相比，有了天壤之別：設施適用、新穎、美觀。化學實驗室要求通風柜的排氣不得在室內進行空氣循環。通風柜有上部排風式、下部排風式和上下同時排風式。可根據所排出物質的性質選擇通風柜，如果排出物質比空氣輕，選擇上部排風式；如果排出的物質比空氣重，可選擇下部排風式，如果排出的物質性質不穩定，可選擇上下同時排風式。通風柜的臺面zui好是水泥的，如果采用木質的，應該進行防水阻燃技術處理。另外，通風柜不能作為wei一的室內排風設施，在學生實驗桌上每組可安裝一個下排抽風口，由一個大功率的風機集中提供動力，而不應安裝太多的抽風口，以免降低抽排效果。另外，通風櫥的臺面如果采用板材制成的櫥柜，有毒氣體可能會從柜子的小縫隙處滲漏、擴散，因此，其臺面應盡量采用水泥臺面。
實驗桌：實驗桌應固定在地面上，中間安裝水槽，桌面的塑膠膜層zui好與桌面形成一體，凳子應可移動。每張桌的尺寸約為 260cm×58cm×80cm，其中長度包括了桌子中間的水槽的寬度，由于化學實驗室地面經常會有碎玻璃片、有毒化學試劑等垃圾，必須清理干凈，因此，桌子的底端與地面之間應留出一定的空間便于做清潔，不能做成封閉式的。同時，桌與桌之間應留出走道，方便教師指導，也有利于發生意外事故時能及時撤離。
實驗柜：實驗室中應設置小型貯藏柜，用于存放短時期內需要使用的化學試劑，或統一存放常用實驗器皿，便于取用。裝有化學試劑的試劑瓶及藥品不能存放在學生實驗室內，以免污染實驗室空氣環境。換氣扇：應安裝上、下兩種換氣方式，上方的用于排出密度比空氣輕的有毒氣體，可安裝在窗上；下方的用于排出密度比空氣重的有毒氣體，可安裝在墻側。 安全設施：實驗室安全非常重要，因此，安全設備、設施應配備到位，包括滅火器、沙袋、沙箱、漏電保護器等，同時，還應有事故急救箱、沖洗嘴、地漏等。
化學實驗室電路設施的熟悉、使用及維護
（1）電路設施的熟悉 化學實驗室設有專門的供電設施，配備有總、分電源開關，還有很多配電系統支路。規劃配電系統的支路應遵循的原則是：樓梯間、走道、門廳照明線路應單獨設立支路；非教學用房和教學用房的照明線路應分開設立不同支路；各實驗室內教學用電設置專用線路，此線路包括直流電源線路和電源接線線路，同時，室內線路鋪設暗線；學生實驗用電源配備有交流穩壓電源和直流穩壓電源，電源還應設置切斷、保護措施的配電裝置。配電裝置的構造和位置應考慮安全，防止意外觸及。 照明燈的開關控制，應考慮節約、使用方便及有利于維護。選擇燈具應符合安全要求，并應有利于維修和清掃。按有關規定要求，化學實驗室應供電到桌，各房間都有總控制閥，準備臺上配有 220V、不小于 6A 的兩相、三相插座，電源側還配有漏電保護器。 實驗室的電源插座一般是側向安裝在實驗桌上方的，此外，在墻壁角落處等安全地方還專門配備有實驗用兩孔或三孔電源插座，供電熱爐加熱、臨時連接等用。 準備室設有電源和安全接地措施，也設有電源總開關和保險裝置。另外，還設有供蒸餾水器、冰箱等大功率電器使用的專用線路。離水源較遠的適當位置還安有三相、四相的插座。

（2）電路設施的使用 違章用電可能造成人身傷亡、火災、損壞儀器設備等嚴重事故。因此，應嚴格按要求正確使用電路設施。 ①實驗前先檢查用電設備，再接通電源；實驗結束后，先關儀器設備，再關閉電源，zui 后 拆 線 路 ； 修 理 或 安 裝 電 器 時 ， 應 先 切 斷 電 源 。 ②室內固定裝置的用電設備，例如烘箱、恒溫箱、冰箱等，如果是在實驗進行中使用這些設備，而在實驗結束時就停止使用的，可連接在該實驗室的總電源上；若實驗停止后仍須運轉的，則應有專用供電電源，不至于因切斷實驗室的總電源而影響其工作。 ③每一實驗臺上都要設置一定數量的電源插座，至少要有一個三相插座，單相插座則可以設 2～4 個。這些插座應有開關控制和保險設備，以防萬一發生短路時不致影響整個室內 的 正 常 供 電 。 ④在實驗室的四面墻壁上，準備室內的實驗桌、通風柜、烘箱等的位置，在適當位置要安裝多個單相和三相插座，這些插座一般在踢角線上面，以使用方便為原則。⑤化學實驗室因有腐蝕性氣體，配電導線應采用銅芯線。由于暗鋪設不僅可以保護導線，而且能使室內整潔、不易積塵，更有利于檢修、更換。因此，穿管暗鋪設是較為理想的鋪線方式。 （3）電路設施的維護 電路設施的維護主要是規范用電、防止短路，還應定期進行檢測與維修，及時更換老化線路。
化學實驗室上下水設施的熟悉、使用與維護
（1）上下水設施的熟悉 化學實驗室是事故易發場所，在實驗室外墻上專門配置有消防栓，還設有總水閥門。為了消防安全，在門口處配置有急救沖洗嘴。除此之外，化學實驗室內還設置有供水管道，通往每一張實驗桌的供水龍頭，用于洗滌儀器（高位鵝頸管水龍頭可用于洗滌滴定管、移液管等玻璃器件，還可以充當急救沖洗嘴），還配備有適當長度的水管，方便及時沖洗地面和一些需要沖洗的地方。同時，每個實驗室在方便的地方都安裝有水平的水池，方便放置需要洗滌的器具，水池上方還設有溢水口，以防水溢到池外。每一個洗滌水池的排水口都設置有耐腐蝕、耐磨損的濾渣器和下水道，還設有地漏。（2）上下水設施的使用①總閥門控制實驗室水源，并裝有回水龍頭，防止冬季凍裂水管。②不用水時，隨手關閉閥門，實驗課完畢后，實驗人員要逐個檢查。③廢物廢液不準倒在水槽內，實驗完了放水沖洗下水管，勿使廢液殘留其中。（3）上下水設施的維護 化學實驗室有很多儀器設備，要注意做好防水，以防損壞，同時，很多實驗儀器需要用水清洗，因此，為保證教學科研的正常進行，應隨時進行檢查與維護，每學期應quan面檢查消防水設施、上下水道一次，發現問題，及時處理。







動物檢疫實驗室的設計



動物檢疫實驗室是從事與動物及其產品有關的動物傳染病、寄生蟲病的病原學、免疫學、酶學、血清學、分子生物學、生物化學診斷的專設場所。



在實驗室需經常使用各種各樣的病原微生物，這些病原微生物不僅對畜禽是致病性的，而且其中一些還可感染人類，如果控制不嚴引起擴散，不僅污染實驗室，導致檢驗結果失敗或混淆，還可能污染周圍環境，對畜禽造成威脅，甚至引起疫病暴發；共患疾病還會引起實驗室工作人員感染。引起實驗室感染的病原類型的百分比是，細菌49.1%，病毒31.6%，立克次氏體11.3%，真jun5.7%，寄生蟲2.3%。因此，要做到檢疫檢驗結果準確，又不造成自身感染和從實驗室擴散病原微生物，對動物檢疫實驗室必須有具體的要求。



檢疫實驗室的設計，必須符合安全的要求。在從事高危險性病原微生物工作的實驗室，建筑周圍應有寬60cm、深60cm的防鼠溝，實驗室建筑內不能有野生嚙齒動物竄入。實驗動物房必須嚴防動物逃逸，要求門窗嚴密，動物籠和實驗室動物房門均需扣死或加鎖，特別對于禽類和猴類實驗動物尤其應有完善的防護措施。實驗動物房?jī)?nèi)還需設有可靠的排氣消毒設施、高壓滅jun裝置和獨立的污水處理系統和專門的動物焚尸爐，處理動物尸體及強毒實驗室內的一切垃圾。



無菌室是無菌實驗操作室，應設置在zui里面，防止空氣流動引起污染。除設置無菌室外，也可利用jiejin工作臺和無菌操作箱進行無菌操作。



無菌操作室包括操作間、緩沖室和更衣間。操作室不宜過大或過小，緩沖室主要目的是保護操作室的無菌環境，避免因空氣對流使外界空氣直接進入操作室。同時，還可以放置恒wen培養箱和離心機等實驗儀器，使實驗在相對無菌條件下完成，而不必?cái)y出室外。更衣間主要是隔離衣的著裝處。作強毒檢疫的實驗應設置淋浴設施，進出都要淋浴，以保證安全。無菌操作室內密閉不透風，溫濕度和二氧化碳濃度較高，易滋生細菌，而且損害工作人員的身體健康，應裝置過濾空氣的恒溫恒濕調節器。



設計無菌操作室時應注意以下幾點：



1.為防止室內溫度增高，要選擇陽光不能直接照射到的位置，zui好設在陰面。



2.天花板高度不要超過2m，以保證紫外線燈的有效消毒效果。



3.室內要防止空氣流動，宜安裝橫拉門和雙層密閉毛玻璃窗。



4.天花板、地板和四周墻壁要光滑無死角，宜鑲瓷磚或涂油漆，以便于清潔和消毒。



5.恒溫恒濕調節器應采用空氣室內回流和補充少量濾過新空氣系統。



目前普遍采用jiejin工作臺代替無菌操作室。jiejin工作臺具有使用方便、占據空間少、清理消毒方便等優點。潔凈工作種類很多，有平行qi流和垂直氣流，有整機和組合式，有單人和雙人操作之分。jiejin工作臺工作原理是利用鼓風機，使經高效過濾的空氣徐徐通過臺面形成無菌的正氣壓，使外周有菌的空氣不易流入潔凈臺，達到操作區無菌的目的。因此，在使用時，周圍不能有較大的氣流，zui好潔凈臺放置在清潔無塵的房間，防止灰塵堵塞濾器，延長使用時間。



從事水生動物檢疫的實驗室，除應符合一般要求外，還要根據其特點設置水族箱等。







出入境檢驗檢疫中心各實驗室設計及儀器配置



出入境檢驗檢疫中心主要從事進出口植物及其產品、動物及其產品、農產品、食品、石油及其產品、礦產品、化工品、煤炭、金屬材料、包裝及危險品的檢測、分類和鑒定工作。



大致可以分為以下多個實驗室，如：植物檢疫、動物檢疫、食品微生物、分子生物學、食品理化、農殘、獸殘、毒理、礦產品、石油化工、危險品、電子電器等等的實驗室。



生物安全分析實驗室設計及儀器配置



對農產品、奶牛、食品、水產品、木質包裝，包括病原菌、有害生物、牛羊源成分檢測。



工業安全分析實驗室設計及儀器配置



主要進行進出口礦產品、煤炭、金屬材料等大宗資源性商品以及食品接觸材料及制品、電子電氣材料及制品、玩具及其材料等工業類消費品中有毒有害物質檢測。



食品分析實驗室設計及儀器配置



各類食品、化妝品、紡織品等 20 大類商品中的農藥殘留、獸藥殘留、食品添加劑、生物毒素、有害元 素、營養成分、毒理等涉及安全、衛生、環保和反欺詐等理化項目的檢測。



石油化工品檢驗實驗室設計及儀器配置



主要進行進出口石油及石油產品法定及國內外委托檢驗檢測工作，包括原油、汽油、煤油、柴油、燃 料油、奧里油、石蠟油、石腦油、基礎油、潤滑油（脂）、液化石油氣、天然氣、石油焦、瀝青和石油苯 等幾十種石油及產品。



通用儀器設備



領域：yancao行業、yancao局、石油化工、潤滑油、農產品、水產品、海洋漁業、環保局、環境監測、水質監測、食品藥品、生物制藥、醫療衛生、疾控中心、醫院、血站、化驗科、高精電子、工廠企業、GMP車間、高校教學、煤礦業、出入境檢驗檢疫局、公安系統等等所有會用到檢測、化驗、試驗的場所。







病理實驗技術



1、 什么是病理學實驗技術？



病理學技術（組織標本切片和染色技術）是組織學、病理學等學科用于觀察和研究組織與細胞的正常形態及病理變化的常用方法。



2、 什么是組織制片技術及其目的？



組織經過固定、切片和染色后，光波通過被檢組織成分時，波長和振幅發生改變，在顯微鏡下能清晰的觀察其組織結構，稱之為光鏡標本的基本制作方法或稱為組織制片技術。



目的生物學標本在生活狀態下多為無色透明，而且組織一旦離開機體后很快就會死亡，其結構就會失去正常狀態。必須對組織采取固定、切片和染色措施！



3、 組織非切片制片方法有哪些？



(1)組織分離標本



(2)組織活體標本



(3)組織涂片標本



(4).磨片標本



(5)整體封存（壓片）標本



(6)組織鋪片標本



(7)組織印片標本等



4、 根據所使用支持物質的不同，組織切片方法分為哪些種類？組織切片的主要程序。



根據所使用支持物質的不同，切片方法分為：



(1)石蠟切片法



(2)火棉膠切片法



(3)冰凍切片法



(4)超薄切片法（電鏡技術）



(5)樹脂切片



(6)碳蠟切片



組織切片的主要程序：



取材、固定→脫水→透明、浸透→包埋、切片→貼片、染色→浸洗→脫水→透明→封固。



5、 標本主要來源及取材的要求、取材主要注意事項？



來源：臨床活體檢查，手術切除，病理解剖，實驗動物等



要求：



(1)根據實驗?zāi)康暮鸵蠹安∽兂潭群侠砣〉媒M織材料。



(2)取材的過程迅速、準確



組織取材注意事項



材料保持新鮮、標本大小適宜、勿使組織塊受擠壓、盡量保持組織的原有形態、選好標本切面、保持材料的清潔、切除不需要部分、明確編號，登記



6、 何謂固定，固定的目的及主要方法有哪些？影響固定的因素及注意事項。常用固定液有哪些。



標本（組織）固定是指從人體內或動物體內取下的材料立即浸泡在化學試劑中，借助化學試劑的作用，將組織 細胞結構保存起來，使其形態結構近似生活狀態的一種手段。



固定的目的：



1）防止標本的自溶與腐敗，以保持組織細胞的固有形態。



2）使組織細胞內的蛋白質、脂肪、糖和酶等各種物質成份沉淀或凝固成不溶性物質，以保持它原有的結構與生活時相仿。



3）可增強染色的作用。使組織中的各種物質沉淀凝固而產生不同的折射率，造成光學上的差異，以便染色后易于鑒別和觀察。



4）固定劑兼有硬化作用，使組織硬化，增加組織硬度，便于制片。



5）防止細胞過度收縮或膨脹而失去其原有形態結構。另外，對某些具有傳染性的標本，能防止疾病的擴散。



固定的方法：



物理方法 干燥：血涂片  高熱：細菌涂片  低溫驟冷



化學方法  使用化學試劑配制成固定液固定



影響固定的因素：



1 .組織固定必須新鮮：無論取人體或動物組織，都必須立即投入固定劑。



2.防止組織因固定劑的作用而發生變形：



3.標本大?。涸诒ＷC形態結構完整性的同時，厚度不超過5mm。



4.固定液的量：一般為組織塊體積的20-30倍（不得少于標本體積的5倍）。



5.固定時間：根據組織的種類、大小，固定劑種類、性質、滲透力的強弱而定。



6.固定溫度：室溫（20-25℃）或低溫（如4℃），一般不應超過40-45 ℃。



7.選擇適當?shù)墓潭ㄒ?/p>



8.促使固定



注意事項：免疫組化固定方法的原則是：在保持細胞形態完好和所測抗原的前提下，應選用濃度zui低的固定液和zui短的固定時間。為此，固定組織時應該：



1）組織新鮮，盡早、盡快固定。



2）組織塊盡量小。



3）固定后充分水洗，減少固定液造成的人 工假象。



4）針對抗原、染色法選擇zui佳的固定方法 。



常用的固定劑：



1）10%福爾馬林緩沖液（pH7.4）



2）4%多聚甲醛磷酸緩沖液（pH7.4）



 3）Bouin液



4）Zamboni’s液



 5）丙酮



6）95%乙醇



7）A-F液



7．何謂脫水，脫水的目的、常用脫水劑及脫水注意事項。



定義：利用某種化學試劑逐步將標本內部吸收的水分置換出來，以使標本處于無水狀態，這一過程叫脫水。 目的和原則1有利于標本的下一步處理，即透明、浸透、包埋 2有利于切片的操作 3有利于標本的長久保存



常用的脫水劑：1.單純脫水劑：如乙醇、丙酮和甲醇 2.脫水兼透明劑：如正丁醇、叔丁醇等



注意事項：脫水時必須由低濃度脫水劑開始，逐步轉入高濃度脫水劑，經過各級濃度的脫水劑使其所含的水分逐漸減少而代之以脫水劑。防止組織過度收縮變形，或脫水不完全而影響制片效果。



8．石蠟包埋程序



1）組織取材3mm厚度，固定于福爾馬林?jǐn)?shù)小時后再換以新鮮福爾馬林固定數小時。



2）組織流水沖洗6-12h。



3）70％酒精2-4h。



4）80％酒精2-4h。



5）90％酒精2-4h。



6）95％酒精（Ⅰ、Ⅱ）2-4h。



7）100％酒精（Ⅰ、Ⅱ ）1-2h。



8）二甲苯（Ⅰ）5-30min。



9）(二甲苯（Ⅱ） 5-30min)。



10）浸蠟（Ⅰ、Ⅱ ）2h。



11）組織包埋



9、石蠟切片與冰凍切片的優缺點？



石蠟切片優點1.標本大小靈活2.切片厚度均勻（1-200μm）3.可少量或批量制作4.切片保持時間長 缺點1.不能很好地保存細胞組織內酶或抗原的活性2.脂肪被溶解3.不能保障大且堅硬組織的切片質量



冰凍切片法優點• 切片制作時間短• 較好的保存脂肪和類脂、酶及抗原活性• 可應用于脂肪顯示，酶的定位、定性甚至定量、組織熒光、免疫熒光和放射自顯影等方面



缺點• 標本結構和形態的顯示遜色于石蠟切片• 冷凍過程中易形成“冰晶”• 難以制作連續切片和薄的切片



10、染色的目的，普通染色、特殊染色、復染色定義。常用染色方法。



染色的目的：將標本切片浸于染色劑內，經一定的時間，使組織或細胞及其他的成分被染上不同的顏色，產生不同的折射率，便于在光鏡下進行觀察。



普通染色：zui廣泛應用的是蘇木精和伊紅染色，又稱常規染色。 特殊染色：為顯示特定的組織結構或其他的特殊成分。 復染色：襯托主染色所進行的染色。



常用的染色方法



一）蘇木精（素）：是現今zui常用、zui有價值的常規細胞核染色劑，習慣上稱蘇木精是堿性染料



二）伊紅：是一種胞漿較理想的染色劑。常用伊紅Y。酸性染料組織成分呈彌漫性染色。



11、石蠟切片常規染色步驟。



1） 脫蠟至水

①二甲苯Ⅰ、二甲苯Ⅱ各5-10min②100%乙醇 （5～10）min×2或3次③依次95%乙醇、90%乙醇、80%乙醇、70%乙醇各5～10min④蒸餾水浸洗 2～5min



2）蘇木精染色：

① 蘇木精1-10min。② 自來水流水沖洗。③ 0.5%鹽酸-乙醇分色，數秒-數十秒。自來水快洗。④ 0.5%氨水藍化，30sec-1min，自來水沖洗⑤ 光鏡下鏡檢細胞核分色程度。⑥ 自來水流水沖洗3min。



3）伊紅染色

① 1%伊紅1-10min。 ② 蒸餾水快洗。



4）脫水、透明和封固：

① 70%、80%、90%乙醇速洗，每級數秒-數十秒。② 95%30sec-1min.光鏡下監控細胞核與細胞質顏色對比。 ③ 100%乙醇，3-5min，2次。④ 二甲苯Ⅰ、Ⅱ,各5-10min。⑤ 封片:中性樹膠



12、組織化學定義及特征。



組織化學（histochemistry)或細胞化學（cytochemistry）：是基于已知的化學反應，在組織或細胞原位上顯示出組織或細胞中的化學物質，并研究其化學性質及功能關系的一門技術。是在形態學的基礎上，研究組織或細胞中化學物質的形態、化學成分及定位、定量和代謝狀態的學科。



組織化學的特征：應用物理的和化學的方法來查明細胞或組織的化學成分； 用組織學、化學、物理學原理，研究細胞或組織的結構、功能與化學的關系；



對細胞或組織成分的定位、定性、定量的特征進行研究，來認識細胞或組織結構與功能的關系。 具有較強的特異性。



13、組織化學技術的基本要求。



為了能在完好的結構上同時顯示其化學物質，組織化學技術必須做到：



（1）保存組織（細胞）在生活狀態下的結構；



（2）保存組織（細胞）內的生前化學成分、酶活性及檢測目的物；



（3）所使用的染色方法是按照已知的化學或物理反應原理進行。



（4）反應產物應在組織結構上形成穩定的有色沉淀物質。



（5）檢測手段要有高度的敏感性、特異性和可重復性。



（6）生成物的反應產物必須在原位沉淀，保證定位的精確性及穩定性。



14、組織（細胞）化學基本步驟冰凍切片或石蠟切片等常規處理后，再進行組織（細胞）化學染色，在光鏡下觀察。



15、組織（細胞）化學染色方法分類。



純化學方法：Schiff反應法、偶氮偶聯法、金屬沉淀法、聯苯胺反應、四唑鹽反應



類化學方法：屬某些特殊染色技術，如：Best洋紅染色 顯示糖原，Baker酸性蘇木精染色 顯示磷脂，Mayer黏洋紅與黏蘇木素 顯示黏蛋白



物理學方法：1）脂溶染色法2）熒光分析3）放射自顯影 物理化學方法等



16、糖類、蛋白質、核 酸及脂類物質的常用顯示方法。 糖類物質的顯示方法：



PAS顯示法（Periodic Acid Schiff）、阿利新藍法（Alcian Blue）、阿利新藍-PAS復合法（Alcian Blue-PAS）、胭脂卡紅法（Carmine method）、甲苯胺藍法 硫堇法等。



蛋白質顯示方法：



1、pH4.2以下的酸性溶液中，用堅牢綠、溴酚藍、麗春紅-2R等酸性染料染色，出現陽性結果表明有蛋白質存在



2、在pH8.0以上的堿性溶液中，用酸性染料染色，呈陽性結果表明含堿性蛋白質



3、若第2步為陰性結果，則改在酸性溶液中用堿性染料（亞甲基藍）染色。



核 酸顯示：1、顯示DNA ： Feulgen法試劑：Schiff試劑、鹽酸、亞硫酸氫鈉 2、核仁組成區和酸性粘多糖復合顯示法：試劑：2%的甲酸、2%的明膠、50%的硝 酸銀、阿申藍（8GX）、醋酸溶液3、粘多糖和核仁組成區雙染法試劑：Schiff氏試劑、膠性銀液 4、RNA和DNA的甲綠-派若寧顯示法試劑：甲綠、派若寧。



17、酶組織（細胞）化學、常用方法及影響酶活性的因素。



酶組織（細胞）化學：用組織（細胞）化學方法顯示酶在組織或細胞內的定位的技術。



常用的方法：酸性磷酸酶  堿性磷酸酶  三磷酸腺苷酶  乙酰膽堿酯酶  細胞色素氧化酶 一氧化氮合酶



影響酶活性的因素：



1 、溫度：大部分酶反應的合適溫度為37℃。



2、 pH： 酶有適合酶反應速度的pH(大部分為7.0



3、抑制劑 能使酶活性降低的物質



4、激 活劑 能使酶活性增高的化學物質



5 、底物濃度對酶反應速度的影響



變風量技術在工業排風中應用

摘要：隨著工業化的發展，實驗室也開始朝著集中化和大型化的方向發展，在這種背景下，相關的工作人員便面臨著能耗和安全健康量大問題。而變風量排風柜的應用提供了一種良好的解決途徑，能夠有效解決實驗室面臨的人員安全健康和節能問題，值得在相關的實踐中推廣應用。



引言

近些年來，全球工業發展水平不斷提升，在這一過程中，實驗室發揮了巨大的作用，并開始逐漸向著集中化和大型化的方向發展。在這種情況下，實驗室工作人員的健康和安全以及能耗便成為了比較突出的問題。排風柜作為一種重要的實驗室局部通風設備，開始獲得了非常廣泛的應用，本文主要基于筆者的實踐經驗，對其中的基于變風量技術的變風量型排風柜在工業實驗室中的具體應用進行了探討。



1 變風量排風柜及其應用優勢







1.1 定風量技術

由于變風量技術是在定風量技術上發展起來的，本文在對變風量技術在工業排風中的應用進行分析之前，將首先對定風量系統進行簡要的介紹。顧名思義，定風量技術也即是風量在控制過程中是不會變化的，其是一個恒定的值，更不會對于控制的設備進行狀態監測等環節。從上文中的分析可以看出，定風量系統的設計雖然單，在使用中不需要過多的投資，不過采用該定風量系統時還應該對安全性進行商榷，究其原因，主要是風速會伴隨著排風柜調節們位置的改變而變化，因此，定風量排風柜不能控制排風柜面風速。同時，定風量系統的擴展性也相對不靈活，而且存在著較大的噪聲，再加上壓力變化和波動還會導致空氣流量存在著較大的誤差，一旦當風機或者系統改變、性能變差時，每一個位置的風閥都需要重新進行平衡。



1.2 變風量技術

隨著定風量技術的不斷發展，便出現了變風量技術，也即是說，排風柜通常性質的功能特征，變風量排風柜也是具備的，zui為明顯的差異便是位于變風量排風柜中的風機轉速、閥門等可以依據實際需求進行調節，繼而使其能夠保持在一個可以滿足實際需求的定值之上。排風柜設有當操作門關閉時提供規定zui小風量的旁通進風百葉。恒定的罩面風速可使排風柜內操作空間的有害物質的外溢減少到zui低程度,，繼而能夠有效保證工業實驗室內操作人員的身體健康。



1.3 變風量排風柜的應用優勢

變風量排風柜在工業實驗室中應用有著明顯的優勢，一是明顯減少了送風熱濕處理以及當其他控制時候的相應能量損耗；二是在前期的系統設計環節中就進行了仔細的考慮，通過對其中相關風速以及功率能耗等的詳細分析，使得設計出來的變風量系統具有較好的節能潛力，這也是定風量系統所無法具備的功能。因此，近些年以來，變風量排風柜開始被廣泛應用到工業排風環境之中，取得了良好的應用效果。







2 工業實驗室中變風量控制技術的應用





2.1 變風量控制流程

對于工業實驗室中的變風量排風柜的控制來說，zui關鍵的技術在于對風量的改變技術，而在目前的實際應用中，自控技術以及變頻風機技術是其應用的主要技術.



其主要的控制流程分析如下：

1）在該控制流程中，輸入變量的選取是di一步也是非常重要的步驟，對于輸入變量的選取，應該具有一定的典型型，繼而為后續的變風量有效確定奠定基礎。2）接下來便是關鍵的控制器處理環節，該環節將針對系統輸入的變量進行相應的計算、分析以及處理等過程，也即是說，控制器通過設置的邏輯分析和判斷功能，將其和設定值進行對比，zui后將執行的結果命令發送給執行器進行下一步驟。3）執行器對控制器發來的命令進行處理也是非常關鍵的環節，其是實現變風量控制過程的直接執行者，在其執行過程中是動態的修正過程，在一定的時間內讓輸入的變量可以進一步貼近系統的設定值，繼而達到良好控制的目的。



2.2 變風量的控制策略

根據輸入變量之間存在的差異，變風量排風柜應用的控制技術主要存在如下兩種：1）面風速控制技術。在面風速控制技術之中，面風速值是該種控制方法的主要輸入信號，其測量的方法主要是對拉門開口處的位置進行測量，然后基于排風管上的閥門有效達到控制的目的。2）拉門位置控制技術。相比于面風速控制方法，拉門位置控制方法應用的核心主要是傳感器，在測量到相應的流速、風量后，zui后對需要調節的排風量進行計算，具有比面風速控制方法更為穩定和抗干擾能力強的特性，而且還屬于開環的控制方式。不過究竟需要采用哪一種方法，目前并沒有一個統一的定論，還需要結合項目的實際情況進行選用。



3 結束語





隨著我國工業水平的不斷進步，實驗室的重要性將越來越清晰地展現在人們的面前，而可以預見的是，未來我國將會出現各種類型的實驗室，而也希望通過本文的分析，能夠?yàn)閷?shí)驗室的通風排風提供一定的借鑒意義，繼而為實驗室工作人員的健康提供保障。





關于疾控預防和控制中心實驗室布局



疾控預防和控制中心(CDC)是一個與人們生活息息相關的國家部門，其建設水平的高低反應了一個國家對社會公共衛生安全的保障程度。自全球性的SARSyi情和禽流感發生后，國家加大了在這方面建設的力度，并投人大量的資金對各省、市、縣的CDC進行改建或新建。



一、CDC要求具備的功能

從CDC的服務對象來分主要為二大類:一類是服務于公共衛生，主要涉及到食品、日用品等國家要求的一些檢驗科目，如:微生物學檢驗、衛生學檢驗等。另一類是為了應付突發事件的科目，如:突發的yi情、流行性疾病等。省、市、縣的各級CDC所需的檢測要求和內容是不一樣的，但總體來說內容比較繁多，主要包括:疾病預防和控制、突發公共衛生事件應急處置、yi情及健康相關因素信息管理、健康危害因素監測與控制、實驗室檢測分析與評價、健康教育與健康促進、技術指導與應用研究等職責。





其zui大檢驗的類別數量為25項、內容數量為79項、項目數量為225項，具體測試的項目主要有:寄生蟲、性病和艾滋病、鼠疫、理化分析、衛生微生物、病原微生物、毒理實驗、病原微生物、急性傳染病、病媒、蟲媒、血吸蟲等。正因?yàn)镃DC擔負著以上的檢測任務，所以其工作的程序安排，包含著很大部分的不確定性，除了在管理上采取相應的措施和制度外，實驗室的布局和硬件的設施也是尤為重要的環節，在某種程度上說是至關重要的。

二、目前的狀況

近年來，隨著人們生活水平的不斷提高，國家加強了這個領域的投人和建設，特別是SARSyi情的爆發和禽流感的發生，使人們看到CDC在保障人民健康中的重要性，從而促進了各地CDC的建設。







就目前而言，國家還沒有一個完整和系統的關于CDC的建設規范，而是套用和引用一些相關領域的規范，目前使用的規范和準則主要有:《微生物和生物醫學生物安全通用準則》WS233-2002,《生物安全實驗室建筑技術規范》GB50346-2004,《實驗室生物安全通用要求》GB19489-2004,《科學實驗建筑設計規范)JG J91-93,《采暖、通風、空調、凈化設備術語》GB/T16803一1997,《潔凈廠房設計規范》GB50073-2001,《潔凈室施工及驗收規范》JGJ71-1990。還有一些通知和參考條例，如:衛生部辦公廳、國家發改委聯合頒布的:衛辦疾控發(2004)108號文、農業部第302號公告關于獸醫實驗室生物安全操作技術管理規范等。

三、存在的主要問題

目前CDC存在的不足之處主要有:選址不合理。有的設置在居民密集區和較繁華地區;與周圍建筑物的間距不夠。存在這樣的局面除了原來選址時就沒有考慮到外，還由于城市建設不斷發展，原來存在的空間被占用。實驗室分區不清，布局設置不合理。各個科室的部分功能重復設置，這樣既增加了儀器的配置也增加實驗人員的數量和增加實驗面積，同時也會引起一些管理不便。

按照目前的使用情況來看，由于每個科室都設置了相對較完備的實驗設施，一個科目的內容基本上能在一個科室里完成，這樣就會使一些具有相同和類使得實驗儀器重復設置，而且對于這些項目的測試，由于每個操作人員的使用和操作習慣，也有可能引起數據的不統一等。因此一個完善的布局不僅僅是一個硬件問題，更牽涉到管理理念和方法的轉變，如果有一個好的布局，也為管理水平的提升打下良好的基礎。所以，我們?cè)诟脑旌托陆–DC時應該掌握這樣一個原則:盡量利用有限的資金和人力資源，完善和發展各個科目的實驗環境，在具體實施過程中應注重經濟性、實用性和發展性的綜合考慮。

四、解決方案

1.選址

根據2004年4月關于疾病預防控制中心基本設施建設標準的討論稿的精神，疾病預防控制中心的房屋建設，包括業務用房、實驗用房、行政用房、保障用房和公共配套設施用房等部分。而其他公共配套設施，系指采暖熱源、洗衣房、固體廢棄物處置、廢棄放射源存放、托幼院、職工食堂等，應該盡量一拖社會化服務來解決。

疾病預防控制中心的選址應符合當?shù)爻鞘械目傮w規劃和布局要求;并宜符合下列要求:利用城市基礎設施;地形比較規整、交通方便;不宜與市場、學校、幼兒園、公共娛樂場所毗鄰;應該避開化學、生物、噪聲、振動、強電磁場等污染源及易燃易爆場所;此外，總平面布置應充分利用地形地貌，科學布置各類建筑，正確處理功能分區之間的相互關系，合理組織人流、物流。

目前很多地方的CDC由于歷史緣故，建設在人口比較密集的地方，或原來建在離市區較遠的地方，但隨著城市化規模的擴大，也逐漸融人其中。因此在新的建設中選址方案一定要請相關部門進行分析、比較，還要根據城市的整體發展規劃，并結合危急狀況下的應急預案，找出zui佳選址位置。

2.實驗室布局

（1）應該根據CDC日常工作的特點，如實驗項目范圍較廣、需要應付突發事件、今后發展功能擴展的需要等原則進行規劃和設計。

按照相關規范和要求，實驗區域和辦公區域一定要分區。如為了節省占地面積，需將辦公和實驗都建在一幢樓中時，必須做好分區劃分。分區一般有兩種形式:一種是按照平面分，也就是按樓層分，即將辦公區域設在較低的樓層，實驗區域布置在上面的層次。但這樣的布置要注意幾個問題:雖然在zui底層布置了辦公區域，但必須留有一定的區域留作收樣和發實驗報告用。另一種就是垂直分，即以建筑物中部樓梯作為分界線，樓梯的一側可作為實驗區域，另一側作為辦公區域，中間用門將兩個區域分開。如果是兩邊設樓梯的形式，那這兩個區域可以完全分開。

物流和人流的路徑應分開，特別是有凈化要求的區域和有較嚴重污染物產出的區域。同時將物流分為干凈和污染物分別走的通道，可以避免交叉污染。一般高于三層的建筑物，建議設置電梯比較好。

（2）A+B模式

目前CDC的實驗室布局通常按照科室的編制進行配置，每個科室的實驗室配置都相對完善，這樣的布局可以使一個科室所轄的實驗項目均可在本科室的實驗室獨立完成。從實際使用效果來看，這種模式的布局在規模比較小的CDC中較合適，因其科室配置較少，需要檢測的項目壞多，但對于省、市等的大型的CDC建設就有其不足，如果按照科室設置進行實驗室的布局，可能會存在以下的不妥:造成 實 際 使用面積和工程費用的增加。對于一些有相同或類同使用功能的實驗室，如果各個科室都設置，必然使需要的面積增加較多。特別是一些有凈化要求的實驗室，除了主實驗室外，還需要有輔助的實驗房間與之配套，多個獨立的主實驗室就要浪費比較多的輔助實驗空間。此外，這些房間對環境要求較高，需要空調系統進行維持，如果都是在各個科室(區域)進行獨立設置，就需要設多個空調機房和較長的風管，造成工程費用的增加。

實驗儀器增加，資源配置不合理。實驗室數量的增加，配置的實驗儀器也要增加，人員的編制也有可能增加。同時由于各個科室的實驗任務不一定每時每刻都是滿負荷的，可能會造成部分儀器的閑置率增加，造成資源的浪費。不利于管理和教學:一些有凈化要求的房間和有負壓要求的實驗室，其實驗環境對實驗的的過程和結果都有較大的影響，如果這些實驗室都分到各個科室分散管理，沒有集中管理的好。特別是一些兼有培訓任務的CDC，如果沒有一定的教學實驗室，而直接將教學在作實驗的實驗室進行，對實驗數據會造成一定的影響。

不利于今后發展:CDC是一個隨著社會的發展而不斷發展的機構。隨著社會的進步，會有越來越多的測試項目增加，有的能利用原來的實驗設施，有的要新增，如果不留有一定的實驗空間，今后發展就會存在一定的難度。

針對目前CDC布置的不足，筆者提出了A+B實驗室的設計理念，其具體含義如下:

A: 各科室必須自備的和具有特殊用途的實驗室。這部分實驗室的配置應根據當?shù)厮枰臏y(cè)試項目進行合理規劃予以設置。

B: 具有公共(相同使用特性)性的實驗室。如:基礎科目的實驗室和標準實驗室。標準實驗室主要包括各類生物安全實驗室、有凈化要求的實驗室和公共(開放)實驗室。要說明的是公共(開放)實驗室是指沒有特殊環境要求的，但具有相同或類似儀器配置的實驗室，所謂開放性是提供對本CDC的部門的各個科室共同使用，并可兼顧一些教學要求，但不是對外的實驗室。

這種布局具有以下優點:

對實驗空間進行有效利用。每個CDC的可以根據自己業務范圍，對每個科室實驗室的面積、間數進行合理配置，除了對各個科室有特殊要求的實驗室按科室布局外，對普遍使用和類同的實驗室集中布置，以此減少這些實驗室的間數和面積，以zui大限度利用好有限的空間。

便于管理和資源合理應用。可以將實驗器材特別是貴重儀器進行相對集中的布置，對實驗人員進行合理的分配，zui大限度提高具有較大能耗實驗室的利用率。特別是將有一些特殊要求的實驗室集中，便于管理，提高實驗數據的準確率。留有 發 展 空間，應付突發事件，并為以后實驗項目范圍的擴大打下基礎。由于設立了公共使用的實驗室，進行統一管理，可以提高這些實驗室的利用率，也相應節省了實驗室的間數和面積，這樣可以空出一部分的預留空間，為今后實驗科目的增加打下基礎。

應付突發事件。由于CDC的特殊性，除了要完成日常計劃的科目測試外，很大程度還要積極對當?shù)氐耐话l(fā)事件進行響應。但由于這些事件是不可預測，其檢驗科目和數量也隨不同的事件而變化，設立了相關的公共實驗室，可以在突發事件發生時，很方便地對整個實驗系統進行調控。

集中管理 ，提高管理水平。由于進行了集中管理，特別是對有負壓要求和凈化要求等對實驗環境有較高要求的實驗室進行統一的專人管理，可以減少實驗環境可能發生缺陷的概率。同時，公共實驗室的建立，便于SOP的編制和實施，提高實驗數據的準確率。

節省能耗和工程費用。一般對環境要求高的實驗室使用時，都將增加能源的消耗，也會增加建設的工程費用。如:需設立空調機房，安裝風管，增加自控系統等。將這些實驗室集中布置，能減少空調機的臺數，減少風管的尺寸和長度，減少自控系統地投人等，從而也大大降低這些系統的日常運行費用。

（3）公共設施部分

一個完備的CDC實驗室還必須包括一套完整的公共設施部分，主要有以下幾個方面:

樣品的收樣和貯存:樣品分為一般樣品和特殊樣品。收取樣品是整個實驗的一個重要環節，如果這個環節出現差錯，整個實驗數據都將不正確和不完整。為了避免實驗數據出現誤差，應實現一個口子進出的原則，即設立一個收樣室。但貯存樣品就要看實際情況，原則是使同類樣品盡量放在一個房間(區域)，通過設置不同的櫥柜、標簽以示分別。

洗衣 :洗衣也是一個實驗數據準確性的安全保障，特別是在萬級、千級和無菌操作室，如果所穿的實驗服裝沒有達到相關要求，會影響實驗的環境，使之很難達到萬級和無菌的要求，影響到實驗數據的準確性。解決這個問題就是需要在輔助試驗區設立專用洗衣房。一般實驗室實驗服的洗衣環境沒有凈化要求，但為了便于管理，也可將它們合在一個區域，對于有凈化要求的實驗環境，特別是萬級和無菌區域使用的實驗服應該在十萬級凈化區域里洗滌，并在層流罩下進行整衣，然后包裹好后送人滅jun柜進行滅jun。由于這個洗衣房有凈化要求，所需面積較小，且使用時間也不是很長，建議采用小型立式空調凈化機組，設立在其旁邊，可以節省很多工程費用。

實驗區域的實驗儀器的洗滌和污物回收:在每一個相對獨立的實驗空間設置洗滌、準備的房間，可以對數量較多的普通的的實驗器材進行統一的洗滌和準備，以便于管理。每個實驗室(區)還應設置一定數量的密閉回收箱(桶)，用不同顏色和標簽對回收物進行分類:危險丟棄物，一般廢棄物和可回收利用物等，并在標簽上注明相應的說明，便于工作人員根據類別，對所回收的貨物進行不同的處理。這樣做的好處可保證危險品得到很好的處理，有利更好地管理。采用密閉的箱(桶)也可避免在運輸過程中，其中的回收物對環境可能造成的污染。

3.無菌室和生物安全實驗室

本節將對無菌室、P2生物安全實驗室(簡稱P2實驗室),P3生物安全實驗室(簡稱P3實驗室)等的布置進行探討。

（1）無菌室

無菌室環境的凈化要求需要一萬級或?qū)恿髡?00級區已經為大家公認，但在CDC無菌室的設計和使用來看，人、物流的進出方式，卻差別很大，有的布置是人直接進去，有的只是經過一間氣閘就進人。

如果依據潔凈廠房的設計規范，一萬級的人流進人的程序:換鞋~更外衣~洗手一更無菌衣~氣閘~一萬級凈化區，如果能這樣做固然好，但對在實驗室這樣做可能有點繁瑣，其理由如下:相對生產來說，凈化區域?qū)嶒?yàn)室的操作人員很少，可以通過在緩沖區停留一段時間的方法(自凈)達到要求，同時在一萬級實驗室中，相關設施和人員的動作較少，可使其中的空氣的流向不至于遭受到很大的破壞，所以建議采用如下的程序:換鞋、更外衣~穿無菌衣~一萬級凈化區。為了在實驗過程中能達到百級和千級要求，在實際布局中有兩個方案:一為設置超凈工作臺。其好處是投資較小，運行費用也低，安裝方便等，但不足之處就是操作面小，不是很方便，如果有大件物品的采樣就不太適合。還有一種就是設置百級層流，層流罩的面積zui好比實驗操作區域要大20%一30%，以保證實驗區域能達到相對高的凈化要求，這樣的設置較適合對大宗樣品的取樣和檢測，但其運行成本較高，一次性資金投人也較多，而且對層高有一定的要求。無論采用以上何種形式，這類實驗室的投資、運行費用和維持費用都是較高的，因此一個CDC需要設置幾個這樣的的無菌間需要進行綜合考慮，可以預先列一個工作計劃表和操作時間，算出所需的房間數，然后根據當?shù)赝话l(fā)事件的概率，再乘上1.2-1.5的系數，即可得出所需的間數。

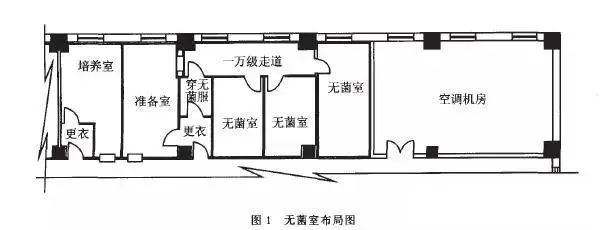

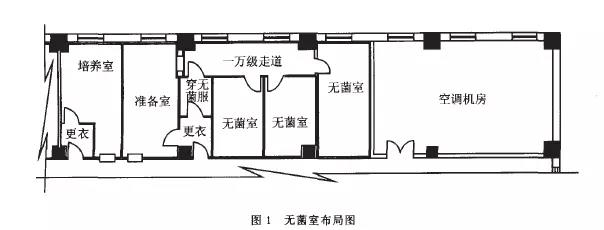

圖1是 一 個無菌室的布局圖。人員經過更衣、穿無菌衣后通過一萬級走道進人無菌室。所需的實驗物品經過準備間(十萬級)，再通過一萬級走道進人相應的無菌室。旁邊的塔養室是為微生物培養用，按十萬級設計，也可沒有凈化要求，主要是根據實驗性質和所用培養設施決定。這些有凈化要求的房間集中設置，旁邊的空調機房為其提供凈化空氣的通風。由于采用近距離集中設置，節省了設備和風管的投資。此外，CDC的實驗性質決定了無菌室同時使用系數很低，所以在設計空調系統時采用了變風量調節系統，可以根據使用要求，只開啟其中幾間無菌室，大大降低了運行費用。

（2）P2實驗室

按照《微生物和生物醫學生物安全通用準則》WS233-2002中的相關要求，P2實驗室對空調凈化物特別的要求，其實驗僅需放置在生物安全柜中進行就可以。但國際上一般是對P2實驗室采取負壓環境，筆者通過對相關規范的理解，認為P2實驗室負壓有其必要性:因?yàn)樵谔厥馇闆r下某些物質有可能會發生變異，使其危險性變大;或者是對未知性質樣品的檢驗等。這樣在相對負壓實驗的環境操作中就會相對安全，萬一有可能出現意外，也不至于泄漏，造成對環境的影響。從一次性投資來看，采取負壓密閉的狀態下進行實驗，將比僅進行舒適性空調的投資相差在1/3到1/2之間，但由于有較多的便利和相對多的安全性，因此本文建議在P2實驗室建立一個負壓環境還是值得的。

為了保持實驗環境的負壓，在人、物進人時都應該設置氣閘或傳遞柜，人員進出需要更衣，在這里的更衣主要是為了防止可能被污染的衣服傳出實驗區域，在物流出口設置專用的污物通道，所有實驗后的污物都要通過此通道集中后進行消毒，將需要丟棄的物品集中、密封，統一進行處理;需要重復使用的實驗器材經過滅jun后，再經過洗滌。一般在各級CDC中會設置多間的P2實驗室，在布置時，可以相對集中，這樣可以使空調機房集中，減少風管的長度，減少工程的投資。

所有的實驗室都保持一定的負壓，用氣閘室和外界分開，但要求沒有P3的高，這樣可以減少空調相關的自控元件，減少工程費用。

（3）P3實驗室

按照《微生物和生物醫學生物安全通用準則》WS233-2002中的要求，其環境要求為十萬級或者一萬級，因此目前做出的設計，若采用十萬級或一萬級來設計，牽涉到的布置也各不相同，因此有必要作出比較明確的規定。本文建議如果在設置了負壓P2實驗室的情況下，P3應按照一萬級設計較好，理由如下:

由于設置了P2實驗室，在其范圍內的實驗和能分類但具體物質的性質未知或不太確定的的實驗都可在其中進行，在一定程度上減少了P3實驗室的使用頻率，也可相應減少P3實驗室的間數，節省運行費用和降低發生危險的頻率，也為明確P3實驗室的一萬級凈化級別打下基礎。

能提高實驗的準確性。雖然P3實驗室測定的物質并不需要都有較高的空氣凈化要求，但有些實驗由于環境的清潔程度會影響到實驗的數據準確性。如測定某些病毒的活性和進行病毒的分類等。

由于十萬級和一萬級的凈化要求不一樣，布局也有區別。從一般環境到十萬級只需經過一個氣閘過程即可。但一般環境到一萬級一般需要進過兩個氣閘。這對P3實驗室的實驗的安全性會更加有保障。

一般布置是:中間一個準備間，旁邊圍著數間P3的操作室，從準備室到操作室的進人，人員一般需要進過氣閘，并將裝有實驗器材的密封容器，通過傳遞窗進出。建議在其中一間的物料出口設置雙扉滅jun柜，用作在P3實驗中較危險實驗廢棄物的預消毒。

安全出口:實驗室布局中，根據安全消防規范要求，都要設置一定量的安全出口(逃生通道)，目前常規設計都是按一般的安全門設置，在P3實驗區和一般環境只設有一道門，如果萬一發生危險，實驗人員從安全門逃生，這樣整個實驗室的負壓環境就會被破壞，造成有害物質的泄漏，造成較大的生物危害。所以在設置安全門時，應該再設置一個前室，在事故狀態下，人員將被污染的衣服在前室脫下后，通過安全門逃出室外，同時雙道門的設置也可以使實驗室保持一定時間的負壓，給事故處理留下一定的時間。

廢棄物的處理:在實驗室布置中，一般都是將廢棄物裝桶后，經過雙扉滅jun器后離開實驗區域。但對于需要以活體形式出來的實驗物，如活的菌種等，就不能通過這種形式離開，建議采用通過裝有消毒液貯槽的具有連鎖裝置和紫外線的傳遞柜離開。

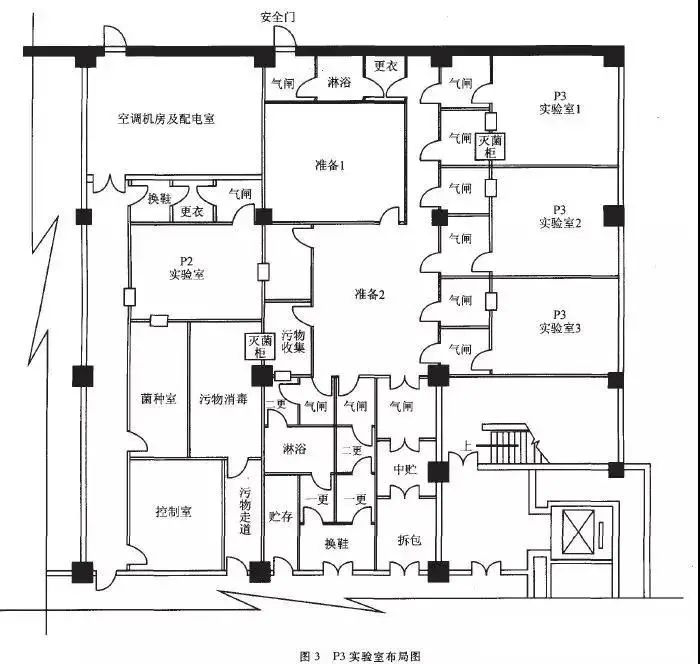

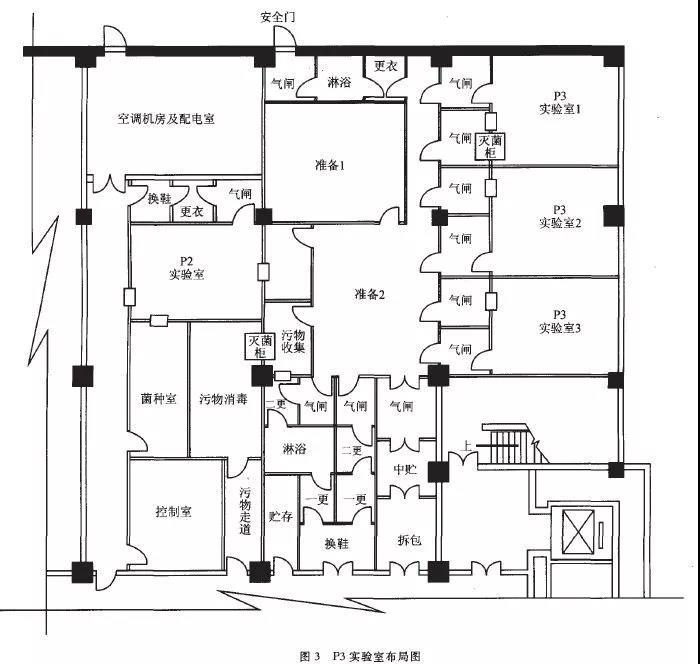

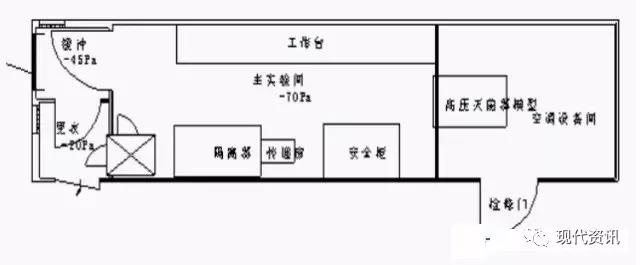

圖3是一個P3實驗室的布局圖。實驗室主要區域的凈化要求為一萬級，并設置了一個P2(負壓)實驗(預準備)室。在主實驗區設置有準備室，并有三間P3實驗室。

如果僅按照一萬級的人流進人通道，只需要兩間(見無菌室的布局)，但由于需要設置淋浴間，故將更衣分為一更和二更。人員進人時，經過換鞋、一更、二更，并通過氣閘室進人實驗區，需要進人之實驗區的還要經過氣閘間。做完實驗的人員將外衣脫在二更(不是進去的二更)并通過淋浴及一更走出實驗區。二更換下的有可能污染的外衣包好后，送人污物暫存間，送人滅jun柜中進行消毒，可以避免以前的布置之只考慮實驗物品的消毒，而忽視了實驗服消毒的情況。

在這個布置中由于有一些特殊要求，故實驗物和器材等都是通過P2實驗室進人P3實驗室的準備間，然后通過氣閘進人主實驗區，但無論怎樣，筆者建議應該將當天的實驗物品或一次實驗所需的實驗物品事先在準備間中進行準備，并根據實驗的性質和要求進行對物品進行分類，并進行標識。這樣做的好處是可以多一道管理程序，對物品進行再一次的核對，并可對比實驗前后物品數量，以免做完實驗后還有實驗物品遺留在實驗室。實驗完畢后的物品集中，按分類打包，并標識好，在滅jun柜中進行消毒。在布局中還留有一個較寬的通道，即圖上的拆包、氣閘通道，這是為了設備檢修用，在正常情況下是不開啟的，并是一個氣密性很好的門。在整 個 布 局中還著重考慮了消防。在其上端設置了逃生通道(安全門)，在危急狀況，人也必須要經過更衣、淋浴、氣閘，這樣可以有效避免由于逃生而破壞實驗室的負壓，并將污染物帶出實驗區。這個逃生通道和實驗區不是一個仿火分區，以zui大限度保證實驗人員的安全。

4.其他

一些新的方法和材料的應用，也會在一定程度上改善實驗環境和影響實驗室的布局。

隔墻材質 :在整個P3實驗室的污染區范圍(包括準備區)都應該利用鋼筋混凝土材料，以提高整個實驗區的耐火等級，盡可能達到一級耐火等級。內部隔斷的裝修材料用彩鋼板，所以在建造時必須對門(盡量不開窗，采用電視監控)和穿越墻體管道的留孔應仔細核對尺寸，盡量減少臨時穿孔的現象。在一般情況下采用的是彩鋼板門，zui好在其上面涂抹耐火材料，以使耐火時間延長。

管道穿越隔斷:P3所用的通風管道和公用工程管道都是從外部進人，必須穿越墻體。在火災情況下，如果火災的時間超過管道的耐火極限，有可能將管道燒毀，在墻體上留下洞眼，使實驗室的有害物質溢出。故在所有穿越墻體的管道處，都應該增加阻火圈，這樣在管道被燒毀的情況下，阻火圈可以受熱膨脹，對孔洞進行密封，此外，所有穿越隔墻的管道在一般區域的位置應設置止逆閥。

下水:按照規范，在P3實驗室和可能產生有害物質的區域都不應安裝下水裝置，所有在實驗過程中產生的廢水必須集中，裝人密閉的容器，并通過雙扉滅jun器滅jun后送至實驗室區域外。但在規范里也提出人員出來后宜設淋浴這一道程序，雖然是用“宜設”這個詞語，但在實際操作中都是按照就高的原則進行設計，固在一般情況下都設置淋浴室，但淋浴下水的處理是個很麻煩的事。如果P3設置在樓上，可以在比其較低的層樓設置一套全封閉自動滅jun系統，以解決這個問題。但如果是設置在一層或地下室就比較麻煩，為了處理這些水還需要挖深一層，所花成本較高。

新材料的應用:目前市場上出現了許多新材料可以參考應用。比如新型的耐火涂料可以大大提高彩鋼板的耐火等級，采用比較先進的移動式煙諾盡滅火器等，可以在一定程度上提高在危急狀況下的人員安全。

目前，各省市的CDC建設如火如茶，由于對規范的理解和設計理念的原因，勢必會發生建設時的標準不統一，造成今后使用的不便，筆者根據設計實踐，發表自己的一點意見和建議，起拋磚引玉作用。

















P3實驗室設計規范要求

一、概述(略)



二、設計依據 1、 <WHO< SPAN>實驗室生物安全手冊>(1993年)； 2、 <醫藥工業潔凈廠房設計規范>(1997年) 3、 <潔凈廠房設計規范>(1984) 4、 <采暖通風與空氣調節設計規范>(GBJ19-87) 5、 <消毒管理辦法>(衛生部1992) 6、甲方提供的實驗室平面布置圖等有關技術資料和要求；
三、平面布置及設施 P3實驗室按功能要求劃分，分為潔凈區和非潔凈區，潔凈區包括潔凈準備區，一更，淋浴室，二更，氣閘室，PⅢ實驗室，消毒室；非潔凈室有機房和走廊。 對P3實驗室的布局，應考慮以下原則：1 對有生物危險性的P3實驗室，要做成負壓，以防止微生物污染的外逸。因此它不僅要求除菌、更要進行隔離處理。隔離方式一般采用一次隔離和二次隔離。一次隔離就是病原體和實驗者之間的隔離，是以防止實驗人員被感染為目的的。主要用生物安全柜和罩式防護衣方式。     為了防止病原體從實驗室漏到外部環境中，而把實驗室和外界隔斷，即是二次隔離。二次隔離就是實驗室和外界之間的隔離，是以防止實驗室外的人被感染為目的的。     污染傳播的主要途徑是氣溶膠的擴散和對病原體的直接接觸。特別是前者，僅僅靠改善操作方式是不能解決的，一般采取在隔離區和維持區之間建立氣壓差和對排風進行滅jun處理兩種方法。     隔離區（P3實驗室）應維持壓差（負壓）一般為-20～-50Pa，使維持區到隔離區造成定向氣流。在氣壓不同區域之間設有氣閘室，它的兩邊設有聯鎖的門，一邊開時，另一邊關閉，以維持壓差。     整個P3實驗室區域的室內壓差等級從低到高依次是：P2生物安全柜<P3< SPAN>實驗室<氣閘室<更衣室<潔凈準備室<走廊
2人流、物流合理，做到不交叉污染，應有實驗室門禁管理制度，僅限于預先被告知危險性、并經過特殊培訓的工作人員及支援人員能夠進出。并貼有警告標志及生物性危險標志。     由于該P(yáng)3實驗室小，又不經常使用。主要做到人流與物流的分開，污染物品與潔凈物品的分離。即： 2.1人流方向：   入：走廊—更鞋、一次更衣—二次更衣--氣閘室—  P3實驗室 出：P3實驗室—氣閘室—淋浴---更衣、更鞋—走廊；2.2物流方向：     潔凈物品或不能進行滅jun物品從雙面互鎖結構傳遞窗入P3實驗室；需滅jun物品從雙門傳遞滅jun器，或密封后經傳遞窗入，再經高壓滅jun器滅jun后進入P3實驗室；在傳遞窗下方設消毒渡槽，對某些不能高壓滅jun物品可通過盛有消毒液的藥液傳遞窗傳遞，使容器外側受到滅jun處理。污染物品、實驗后器械應置于耐用、防漏密閉的容器中，經高壓滅jun后才可廢棄。實驗人員淋浴后一次性衣物，應裝入密閉膠袋后，經傳遞窗到滅jun器中處理后廢棄。
3消毒、滅jun程序     為防止交叉污染，進入P3實驗室的人員，必須進行更衣、手消毒后才可進入，實驗后必須經過淋浴后方可退出P3實驗室，以防將病毒帶出實驗室。     P3實驗室內應配備高壓滅jun器，雙門傳遞型的或單蓋開啟型的。若配備的是蒸汽熏蒸消毒型的，建議設消毒室，該室是直流全排式，消毒時，關閉排風系統，消毒結束后，開啟排風系統，排除室內蒸汽及消毒劑氣味。
4污染區廢水處理     為防止活毒隨廢水逸出P3實驗室，因此活毒廢水應單獨排放，并經滅jun處理后方可同其他廢水合流排至城市管網。滅jun方式采用次氯酸鈉滅jun處理或高壓蒸汽滅jun處理。滅jun處理流程如下： 次氯酸鈉藥液或高壓蒸汽     污染區廢水→集水滅jun罐→污水管道
5進入污染區的管道應裝止回閥     進入污染區的管道，如蒸汽管、壓縮空氣管、給水管等，當系統放空后，形成空氣通路，此時活毒易通過管道逸出污染區，因此應在進入污染區的管道上安裝止回閥。止回閥材質應同管材一致。
6污染區排風處理     為防止活毒通過排風管逸出室外，因此必須在排風管上裝高效或亞高效過濾器。細菌或病毒一般吸附在塵埃上，其等價粒經一般為1～5μm，因此用高效過濾器可以把細菌或病毒擋在過濾器上。另外，排風管上裝過濾器能防止室外塵埃倒灌入室內，從而有效維持室內潔凈度。 對不同級別實驗室安裝高效過濾器的數量和使用回風美國規范有一定要求。例如高度安全實驗室（BSL4）必須安裝2級串聯高效過濾器，其回風不能利用，對>0.5μm粒子凈化率>99.99%。安全實驗室（BSL3）安裝一級高效過濾器，凈化率>99.97%即可。 P3實驗室的排風機風量、風壓應進行計算后確定。     另排風系統中高效過濾器應設置在負壓段，這樣一方面使風機不易被有害氣溶膠污染，給維修人員帶來危害；另一方面，可避免未通過高效過濾器的有害生物氣溶膠處于正壓狀態后易擴散出來，污染環境。
7生物安全柜的設置及安裝要點     P3實驗室的防護或圍堵的di一道防線是通過安全裝置完成的，稱為一級防護（Primary Barriers）。它包括生物安全柜和各種密閉容器和個人防護器材。 根據日本對PⅢ級別的實驗室要求，實驗應在Ⅱ級生物安全柜內進行。Ⅱ級生物安全柜，有前開口，入柜氣流（0.3~0.4m/s）不等流到試驗?zāi)康奈锉惚晃哌^濾，起到氣幕作用。柜內由上到下的潔凈層流保護操作對象不受外來空氣污染。     Ⅱ級生物安全柜分A和B兩型。A型允許經高效過濾的空氣排入實驗室內，循環使用，因此只能進行無揮發性毒物和無放射性微生物的操作。B型（見附圖5、6、7）應有硬管道連接負壓排風系統，為全排風式。 安裝生物安全柜時應符合下列規定： A、生物安全柜在安裝搬運過程中，嚴禁將其橫倒放置和拆卸，宜在搬入安裝現場后拆開包裝。 B、生物安全柜安裝位置未指明時應避開人流頻繁處，并避免房間氣流對操作口空氣幕的干擾。 C、安全柜不能安裝在房間通風系統的進口，以免氣流直接吹到安全柜正面的操作口和排風過濾器上。  D、安全柜的周圍應留出300mm的空間，以便于消除臟物。若受空間限制，至少應在兩邊留出80mM，背面留出40mm。應在安全柜的電源處留出足夠的空間，以便于在不移動安全柜的情況下，就可進行維修。對于底面和底邊緊貼地面的安全，所有沿地邊縫應加以密封。 E、生物安全柜的排風管道的連接方式，必須以更換排風過濾器方便為原則。 生物安全柜安裝后，必須進行現場安裝，并符合下列規定： 7.1、壓力滲透試驗：應確認所有接縫的氣密性及整個設備沒有漏氣。 7.2、高效過濾器的滲透試驗，應確認高效過濾器本身極其安裝接縫處沒有滲漏； 7.3、操作區氣流速度試驗，應確認整個操作區的氣流速度均滿足規定要求； 7.4、操作口負壓試驗，應確認通過整個操作口的氣流流向均指向柜內； 7.5、洗滌盤漏水程度試驗，應確認盛滿水的洗滌盆經過1h后無漏水現象。 7.6、接地裝置的接地線路電阻試驗，應確認接地的分支線路在接線及插座處的電阻不超過規定值。

7.7、生物安全柜在正常使用過程中，每年要檢驗一次。

四、 凈化空調系統 1、氣象資料

夏季空調溫度：33℃ 冬季通風溫度：14.1℃

2、夏季室外計算濕球溫度：27.9℃  相對濕度：3%

3、夏季通風相對濕度：70%;

4、冬季空調計算濕球溫度：5℃

5、冬季空調相對濕度：72%; 6、室內設計參數:

6.1、潔凈度：P3實驗室設計為10000級；其中生物安全柜內為100級；6.2壓差梯度：潔凈走廊正壓(315Pa)>實驗室６～８(正壓與室外靜壓差10Pa)>緩沖氣閘間(壓差為－10Pa)> PⅢ實驗室 (為負壓-25～-50Pa)。 6.3、溫度：20～26℃； 6.4、濕度：50～70% ； 6.5、氣流組織：a.上送，室內柱位及下側排風，上接管道排風至排風柜；三級過濾系統；  b．P3實驗室為全排風系統。  c．生物安全柜的排風設排風管道經高效過濾器處理后排出。 6.6新風量要保證潔凈室內正壓要求及人員無不適感, 保證室內新風量     >40 M3/h.每人。 7、方案說明 7.1、潔凈區設計冷量13Kw。 擬選用1臺5HP柜式空調作為冷熱源，采用一臺臥式組合空氣處理機對空氣進行凈化處理，組合成一凈化空調系統。 7.2、凈化空調送風系統，由組合空氣處理機組進行加壓、初、中效二級過濾段等處理過程，未端設高效過濾裝置(室內天花上)。 7.3、按實驗室運作情況，設1個潔凈送風系統及2個排風系統： 送風系統與排風系統進行聯鎖，只有當排風機啟動后送風系統才能啟動以保證實驗室的負壓。 發送短消息 查看公共資料 查找該會員全部帖子 · UID:807  · : 5  · :530  · :2260.2   :   · 80712305  7.4、凈化空調系統風管材料采用優質鍍鋅鋼板,當矩形風管長邊b(mm)為:   100<B<220< SPAN>時,δ=0.5; 220<B<560< SPAN>時,δ=0.75; 560<B<1250< SPAN>時,δ=1.0   1250<B<2000< SPAN>時, δ=1.2; 7.5、除新風及排風管道外,風管均需保溫。保溫材料用鋁箔玻璃棉氈：       24K/δ=25mm； 7.6、進入污染區的管道（包括送風和排風）均裝止回閥。防止倒流污染。 7.7、排風管及排水管為PVC材質，硬管道連接。 7.8、潔凈區內裝修 7.8.1、天花：潔凈區內用優良保溫彩鋼板，無塵明亮, 顏色用灰白或象牙白，厚50mm；7.8.2、間隔：潔凈區用雙面彩鋼保溫板圍護及間隔，圍護面彩鋼板到天花頂；與地面及天花交角做元弧及陰角接口,符合GMP規范及衛生消毒要求。與非潔凈區隔斷處的玻璃固定窗做雙層玻璃。 7.8.3、密閉門：900x2000，上做玻璃觀察窗，裝球型通道鎖。（自動門） 7.8.4、地面：潔凈區原水泥地面需經處理后做環氧樹脂EPOXY面層，厚2mm的環氧樹脂自流平；顏色為蘋果綠或由甲方選定。無塵清潔明亮，易清洗搞衛生，不積塵菌。 7.8.5、柱子：潔凈區柱子用彩鋼板全包邊，并做回風技術夾層。 7.8.6、傳遞窗：實驗室間的傳遞窗做成雙層門互鎖結構。 內空尺寸：500×500×400。 7.8.7、P3實驗室的內裝修材料       目前國外及國內對生物安全實驗室建筑材料的要求，墻壁、天花、地面和操作平臺應平整光滑，不積塵、易清潔，氣密性好，不滲透。地面不應太滑。要能夠耐受常規化學試劑和消毒劑的清洗。國內常用的材料為彩鋼板組合形式及鋼板制成箱型結構。對若不常使用的P3實驗室來說，由于使用次數少，消毒頻率、強度低，彩鋼板結構不失為一種經濟、合理的材料，只要在施工中做到氣密性好就能符合要求。     另一種方案為，P3實驗室天花、墻身骨架采用木結構或鋁合金骨架，雙面做12mm夾板或硅鈣板，接口密閉后，在表面做防腐蝕進口PVC墻面板無縫焊接。與地面PVC地板連成一整體，可達到嚴密、耐化學腐蝕又美觀效果。另也可用合成石材把墻面及天花做成一整體，但費用較高。 另在實驗室地面或墻面材料上，可采取與其他無污染實驗室有區別的顏色，加以區分“熱”區及“冷”區，作為一種警示。 7.9、照明、配電：用帶罩明裝凈室燈盤40WX2，工作區照度>250Lux，走道照度>100Lux; 凈化間設紫外線殺菌燈，與照明燈具分路設計。用線管暗敷。符合防火及用電規范。空調及照明系統動力約需60KW/380V。 7.10、為確保工作人員的健康和環境，在實驗室建設同時，應建立規范的生物安全操作規范；包括個人操作及衛生習慣，用具管理和實驗室維護等。
自動控制與報警為保證實驗室正常運行     建立完善的應急處理措施，和自動控制、報警系統，在自控設計中要保證完善的負壓控制系統，送排風機必須考慮啟動和停車的連鎖，內部通話器及監控設施，排風過濾器堵塞報警裝置、實驗室負壓報警裝置等。 5.1、負壓控制     由于PⅢ實驗室所做實驗產生的物質是有危害性的，因此必須保證實驗室對外界保持負壓，以防止危險性物質擴散，為達到此目標，需要時刻對實驗室進行壓力控制，通過設置在房間內的壓差傳感器將壓差值傳送至自動控制系統中的控制器，由控制器給出信號給送風機的變頻器，通過變頻器改變送風機風機的頻率，增加或減少送風機送入實驗室的風量，以達到對實驗室負壓的控制。 5.2、報警裝置    通過設置在控制箱內多功能控制器報警功能，實現對實驗室氣壓變化的實時監控報警，如果PⅢ實驗室內的負壓值低于所要求的安全的負壓值，報警裝置開始工作，它能提供聲光報警。



P3實驗室設計的點滴體會

引言

為給專家、科研人員創造條件，公司決定建立P3實驗室。P3實驗室是危險度級別為3級的生物安全實驗室，習慣上使用P3來反映危險度從低到高的分類。P3實驗室的設計是以保護操作者、保護制品、保護環境為目的。



P3實驗室的標準做法是采取二次隔離。一次隔離是在操作危險微生物的場所采取把危險微生物隔離在一定空間內的措施，既是一次隔離。一次隔離也就是危險微生物和操作者之間的隔離，是以防止操作人員被感染為目的。具體設備是生物安全柜加個人防護設施，實驗須在安全柜內進行。二次隔離是為了防止病原體從實驗室漏到外部環境中去而把實驗室和外界隔斷，也就是實驗室與外界之間的隔離，是以防止實驗室外的人被感染為目的的隔離。



二次隔離是負壓隔離。它是以排風機的排風能力為核心；以嚴格的氣密度為條件：以多重自動%手動保護為手段確保負壓的正常維持。生物危險的事件幾乎都發生在實驗室中。原因是生物安全實驗操作中極易發生生物學危險氣溶膠的途徑太多，有資料研究總結如下：

（1）吸球%吸管操作。由吸管中向外排液，用力過猛會使液滴飛濺，彈離液體或固體培養基表面釋放出大量微粒；或當吸管末端含有物快排盡時，可能產生氣泡，尤其是富于蛋白性懸液更易形成氣泡，而氣泡破裂形成氣溶膠。

（2）離心沉淀時，沉淀管裝量太滿，管蓋未蓋或不嚴，以及離心操作過程中離心管破裂，都可導致氣溶膠散播。

（3）注she器操作時，當抽吸后或者拔出時，注she器針頭由于顫動而散發出微粒。

（4）用接種針去粘沾液體時，液柱斷裂。

（5）鏡檢涂片時，液絲斷裂。

（6）傳染性材料傾注出來。

（7）打開培養器皿蓋時，蓋內壁往往有傳染性凝結水薄膜，因破裂而散發氣溶膠。

（8）開安瓶時，如瓶?jī)?nèi)為液體，則當銼刀銼斷瓶頸后，即可能發生氣溶膠；如瓶?jī)?nèi)為干燥的活菌或菌種，特別是用真空融封的，更易產生氣溶膠。

（9）機械振蕩和超聲振蕩，或者研磨、浸解、拔出研磨柱時，都可形成氣溶膠。

（10）裝有液體容器的破損或液體溢出。

（11）用超聲波清洗機清洗污染器具時，也可能發生大量氣溶膠。

（12）在粗糙的培養基表面涂布菌液時。

（13）高壓滅jun器在滅jun前的排氣。

（14）從玻璃瓶或離心管上拔出棉塞時。

（15）處理關過受感染動物的籠子。

所以對P3實驗室中的器具、儀器儀表、設備及其操作等均有嚴格的要求。上述操作均應在隔離器內進行。一次隔離實行的越嚴格越充分，二次隔離的危險和難度就越小。

設計中的有關考慮

2.1 一次隔離設備情況

P3實驗室里一次隔離設備配備的是美國B2型生物安全柜。該生物安全柜不使用循環風，為全排型。其排風由兩部分組成，一部是安全柜內部通過操作區的層流送風，使制品在百級環境下操作，這部分風量約占柜總排風量的60%，另一部分是通過操作窗口從外部吸入安全柜的排風道入口，使操作過程的氣流保持在柜內不向外漂移而直接流入安全柜的排風道，這部分約占柜總排風量的40%。當操作窗口為正常開啟度8寸時則保持安全的吸入風速0.5m/s。當操作的動作幅度大或快都會出現擾動氣流，超過報警線的操作更是危險的感染源之一。



2.2 P3實驗室的氣流方向?yàn)閱畏较蛄鲃?dòng)

在P3實驗室的平面布局上明確人、物、潔凈、污染的進出路線，明確劃分出清潔區、半污染區和污染區。以污染區為核心經過多重屏障（須經雙層連鎖氣閘門）和潔凈區分離。污染區壓力zui低以保證氣流是從潔凈區——半污染區——污染區，即從低污染度流向高污染度。該實驗室試驗間負壓為-40Pa，準備間為和實驗室的排風均經過兩道高效過濾器后的負壓管道到二樓頂上以>12m/s的風速排向空中，達到防止病原體從實驗室中逃逸的目的生物安全柜-25Pa，氣閘間為-15Pa，內更間為-5Pa，室壓力形成一定梯度保證氣流單方向流動。



2.3 P3實驗室的空調系統獨立而復雜

獨立是指一個在分隔的獨立區域?qū)ｉT作的一個空調系統；復雜是空調系統要和一次隔離的設備混合完成二次隔離且在系統配置上有變風量閥件和自己設計的帶滅jun裝置的排風高效過濾器等。生物安全柜的位置不僅與門口、走道有關也與風口位置有關，同樣不能產生擾動、逆向、上升氣流使操作者受到感染；生物安全柜安裝后要進行調試以達到規定的指標，其中各運行狀態的風量調整與空調密切相關，排風量約2000m3/h*臺，它會導致房間的排風波動，嚴重影響著房間的負壓值。房間小而風量變化大給設計帶來很大難度。排風與生物安全柜須互鎖；房間不許有瞬時正壓的出現，排風與送風須互鎖；在就是文丘里閥的使用。菲尼克斯的文丘里閥專門適合通風廚和生物安全實驗室的使用。它有zui靈敏快速的反應速度在)秒之內，足以保證消除房間正壓的產生。文丘里閥分為變風量型、雙穩態型和定風量型。變風量閥可滿足P3實驗間的變風量控制要求又達到盡可能的節約能量。變風量閥的應用還解決了排風口不能多設的問題。在舊建筑中磚混結構墻洞不能開大開多，排風口的設置中充分利用了雙層三七墻的特點，將兩級高效過濾器以離污染源zui近的距離連續碼放，做到使污染風道zui短。為完成消毒程序而裝設了嚴格的氣密閥。P3實驗室的空調為全新風系統，為了保證實驗室試驗過程的連續運行采用了一備一用的送排風裝置，等等。



2.4 P3實驗室的其他設施均嚴格控制

我所的P3實驗室電氣實行雙路供電，不設真空管線、給水、排水、工廠蒸汽

等。對P3專用脈動真空消毒器設備的給排水、蒸汽、真空排氣等均由設備自身處理達標后方可排放。實驗室必需的CO2氣體管線設有在線過濾器和止逆閥，由機房進入P3準備間。各種設施的設置和安裝均不能破壞P3實驗室的氣密性。P3實驗室的自控系統為分布式控制，有上位機、下位機和通訊系統。有對負壓通風的控制、顯示、報警，溫度濕度的控制（恒溫恒濕機組）顯示，對恒溫室的連鎖控制和溫度顯示，由于采用了文丘里閥和電動氣密閥對風量的調節、負壓的維持、各運行工況的轉換提供了保證，在自控室對P3實驗室的運行狀況可以一目了然并進行操作。



2.5 P3實驗室的安全使用除設計之外要驗收合格，要嚴格操作管理。

如生物安全柜的各項測試驗證、P3消毒鍋的滅jun排放達標驗證、空調系統的房間負壓及排放達標驗證等。實驗過程禁止危險操作，必須嚴格執行《生物安全手冊》。







P3生物實驗室的通風空調系統設計



從2001年以后，我國對生物安全實驗室的需求逐年增加，特別是SARS和高致病性禽流感yi情的暴發，使國家對實驗室生物安全技術更加重視。P3生物實驗室是生物安全防護三級實驗室。生物安全防護實驗室是指實驗室的結構和設施、安全操作規程、安全設備能夠確保工作人員在處理含有致病微生物及其毒素時，不受實驗對象侵染，周圍環境不受污染。



根據微生物及其毒素的危害程度不同，分為四級，一級zui低，四級zui高。P3生物實驗室適用于主要通過呼吸途徑使人傳染上嚴重的甚至是致病的微生物及其毒素。當實驗室活動涉及致病微生物傳染或潛在微生物傳染因子時如何避免環境污染和減少工作人員暴露的危險得到了世界范圍內越來越廣泛的關注。本文擬從工程應用角度介紹一下某P3生物實驗室的通風空調設計方法，旨在提高生物安全實驗室的空氣質量。



某P3生物實驗室的HVAC設計(一級)

1、工程概況(二級)

筆者參與了某P3生物實驗室的設計和調試工作，現在對有關設計和調試中出現的問題做初步探討。該P(yáng)3生物實驗室總面積約為25m2，共一層，建筑高度為2.900m。如圖1所示該實驗室由主實驗間、緩沖間、更衣間、設備房組成。要求主實驗間保持負壓-70Pa，如圖1所示：壓力梯度從主實驗間向外依次增高。

該設計的原則是依據《生物安全實驗室建筑技術規范》（GB50346-2004.）和《潔凈廠房設計規范》（GB50073－2001），滿足生物安全三級實驗室的實驗功能要求、實驗室內的溫濕度、壓差梯度、潔凈度、氣流組織

等要求。

2、室外空氣計算參數的確定(三級)

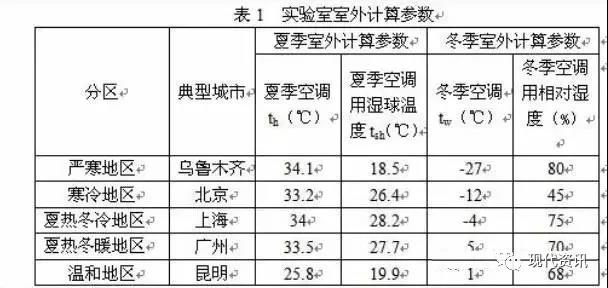

為滿足P3生物實驗室室內溫濕度的要求，需要確定實驗室所在城市的室外計算參數作為設計依據，也可以在全國五個建筑熱工分區中分別選擇一個具有代表性的典型城市的室外計算參數作為設計依據。具體設計參數見表1：

3、負荷計算(二級)

空調系統的冷負荷計算方法采用逐時冷負荷計算法，空調冷負荷包括圍護結構傳熱形成的冷負荷、室內工藝設備、人員、照明等散熱形成的冷負荷和新風冷負荷。由于該實驗室門的密閉性較好且無窗，所以空調系統的熱負荷僅考慮圍護結構的耗熱量。空調系統的濕負荷僅考慮人體散濕負荷。

 送風量計算(二級) 按公式計算送風量。

4、空調方式及計算(二級)

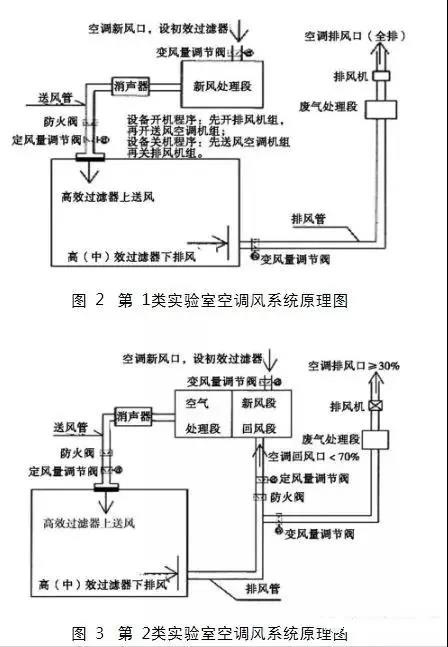

該空調系統應采用全新風系統，冬夏空氣處理過程如圖1所示。經計算某P3生物實驗室空調系統夏季所需冷量為19.66Kw，再熱量為1.61Kw，冬季所需熱量為16.01Kw，加濕量為7.08Kg/h。



5、排風量計算(二級)

實驗室排風量根據以下公式計算：

Q＝Q1＋Q2＋Q3＋Q4—Q5 式中：

Q－實驗室排風量；

Q1－實驗室送風量；

Q2－縫隙滲入風量；

Q3－開關門引起的滲入風量；

Q4－開關傳遞窗引起的滲入風量；

Q5－局部設備排風量；

6、空調方式及計算(二級)

該空調系統應采用全新風系統，冬夏空氣處理過程如圖1所示。經計算某P3生物實驗室空調系統夏季所需冷量為19.66Kw，再熱量為1.61Kw，冬季所需熱量為16.01Kw，加濕量為7.08Kg/h。

 7、冷熱源方案及節能(二級)

本設計中，考慮到生物實驗室體積小、靈活使用的特點，選用的加熱器和加濕器均選擇可調節型。選用的冷熱源為VRV小型熱泵機組，其制冷量20.0kW，制熱量為20.6kW，空調設備間選用窗式冷暖型空調機，輔助電加熱器兩個，共計18kW，加濕器選用電熱加濕型，加濕量為8kg/h。

由于P3實驗室空調系統采用全新風系統，應當考慮安裝熱交換器回收排風中的冷、熱量。為了避免交叉污染，轉輪式全熱回收器是不能使用的，可以使用熱管和板式金屬熱交換器。

8、氣流組織(二級)

上送下回是傳統的氣流組織形式，由空間上部送入空氣下部排出。該方式是適合生物實驗室的氣流組織形式，有利于改善工作區的空氣質量，保證氣流從低污染區域流向高污染區域，能夠形成有利于實驗人員安全的氣流組織。該生物實驗室的氣流組織形式為：主實驗間送、排風口對面布置，右側三個均布高效過濾器送風口上送、左后側高效過濾器排風口下排，形成有利于工作人員安全的氣流組織。緩沖間、更防護服間進口上部設高效送風口，送風口對角線的壁板下側設高效過濾器排風口，上送下排使得氣流由潔凈區流向相對污染區。但是，此種氣流組織容易造成排風高效過濾器后面的操作空間過小，無法進行檢漏，確保生物實驗室的安全。應當在設計排風口位置是充分考慮排風高效過濾器檢漏的操作空間。

9、結論(一級)

目前，P3生物實驗室的建設在我國剛剛起步，在建造生物實驗室時，規范設計十分重要。本文通過某工程實例討論了P3生物實驗室的通風空調設計方法，供設計人員參考。





P3級實驗室設計與施工



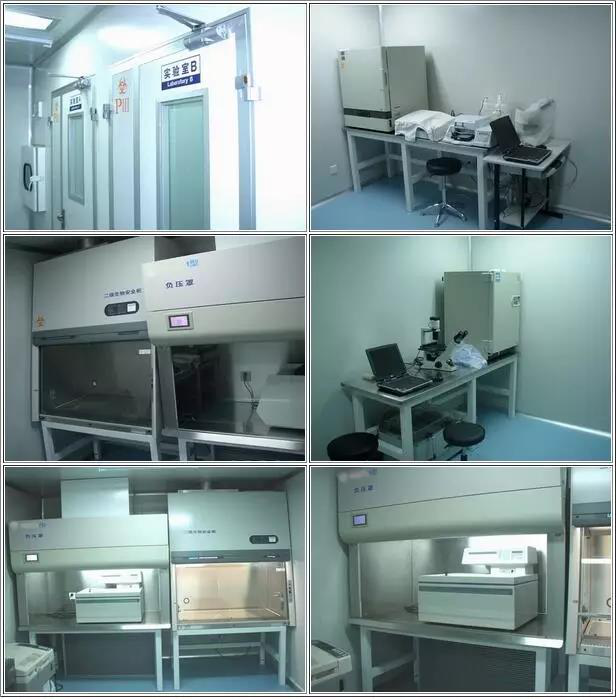

P3級實驗室

根據有關統計資料表明，P3實驗室事故感染率30％是由氣溶膠擴散引起的，而氣溶膠的易生性,易散性,而且不易被人察覺,因此在P3生物實驗室內必須采取嚴格的隔離預防措施。其中在二級防護中，建筑隔離和空調系統設計是建設P3生物安全實驗室的關鍵,而安全設計尤其重要，應引起我們足夠的重視。



建筑平面的合理布置、工藝流程的科學劃分直接關系到 P3生物安全實驗室 安全使用。我們?cè)诮ㄔO(shè)P3生物安全實驗室時，從安全使用,科學管理二方面著手,對世界上一些發達國家P3生物安全實驗室布局,分區進行了分析和整理，結論是P3生物安全實驗室大致可分為“三區二通道”、“三區一通道”，“單區單通道 ”等形式。經研究我們認為P3生物安全實驗室建設是一套系統工程，平面布置是系統工程的一部分。應根據我國目前實際現狀，結合我國《生物安全實驗室建筑技術規范》要求,布置P3實驗室平面，zui后我們采用“三區一通道”形式布置。



1

人流

一更〔換鞋〕→二更〔清潔〕→緩沖〔清潔〕→內準備（半污染）→緩沖 〔污染〕→主實驗室〔污染〕

2

物流

外準備〔清潔〕→滅jun→內準備〔半污染〕→主實驗室〔污染〕 按“三區一通道”形式布置，優點是可以減少污染源擴散空間，缺點是人，物雙向進出，會造成交叉污染。因此應根據實驗對象的要求，科學布置平面。根據工藝流程我們將P3實驗室劃分為污染區、半污染區、清潔區。各區之間設置緩沖間給予隔離，確保各區安全，可靠。

3

壓力梯度

理的壓力梯度是關系到P3實驗室的正常運轉和工況穩定以及實驗人員的舒適性，負壓越大，對圍護結構氣密性要求越高，初投資和運行費用增加，反之負壓越小，對實驗室安全帶來隱患．因此整個P3實驗室壓力梯度需要綜合平衡，每級級差負壓值取－10～―15Pa為宜.





空調設計-設計參數確定

1

溫濕度

P3實驗室內工作人員身穿防護服，透氣性較差．要求室內溫度低一些，而相對濕度不能過高，過高容易產生“菌塵”。因此溫濕度設計參數我們定為溫度22～24℃,濕度50～60％

2

冷熱源

根據P3實驗室工作的特殊性，有時需要24小時工作，如冷熱源接大樓中央空調顯然不合理．因此我們采用單獨風冷熱泵機組．夏天進出水溫為7/12℃，冬天進出水溫為45/55℃。冷熱水通過水管接至潔凈空調箱進行制冷或制熱。由于P3實驗室為全新風潔凈空調系統，冷熱負荷比較大，設計要求雙壓縮機，雙風機，智能化化霜以及遠程控制和報警功能。

3

新風量

P3實驗室必須是全新風空調系統,不允許回風。全新風空調系統投資大,能耗高。與我國現行節能標準有矛盾,但P3實驗室建筑面積較小,空調工作時間為間斷性,為確保使用的安全性,采用直流式空調系統是必要的。我們通過圍護結構的嚴密性來降低送風量，而對圍護結構進行保溫減少冷熱負荷損失，zui大限度減少P3實驗室運行費用，使它能安全、經濟、合理地運行。

4

潔凈度和換氣次數

P3實驗室屬生物潔凈室范疇,它即要考慮塵埃數又要計算細菌數。生物實驗室對負壓要求嚴格,但對室內潔凈度要求不是很高,我們?nèi)《ㄖ鲗?shí)驗室和內準備為一萬級,其它區域?yàn)槭f級。







P2實驗室二級生物安全實驗室主要技術指標的確定



 P2實驗室即二級生物安全實驗室，相當于BSL-2實驗室。



一、主要技術指標的確定
 BLS-2 實驗室主要用于初級衛生服務、診斷和研究，其實驗對象的危害等級為Ⅱ級（中等個體危害，有限群體危害），具體定義為“能引起人類或動物發病，但一般情況下對健康工作者、群體、家畜或環境不會引起嚴重危害的病源體。實驗室感染不導致嚴重疾病，具備有效zhiliao和預防措施，并且傳播風險有限”。據此，待頒布的國標《生物安全實驗室建筑技術規范對 BLS-2實驗室規定了以下技術指標(靜態):
1、潔凈度：無要求
2、zui小換氣次數：可開窗通風
3、與室外方向相鄰相通房間的壓差：無要求
4、溫度℃：18~27
5、相對濕度％：30~70
6、噪聲dB(A)：≤60
7、zui低照度lx：300
*上訴指標是建立BLS-2實驗室的zui低要求，建設者可根據實際需要
適當提高相應指標，如潔凈度、壓差等。

二．建筑、結構和裝修要求
現在BLS-2實驗室大多數是在原有建筑物內進行改建，不同于新建的BLS-2實驗室（國標中，要求新建BLS-2實驗室宜離開公共場所一段距離），在與相鄰其他房間之間，存在著一個相對隔離問題。所以在原有建筑物中改建BLS-2實驗室，應重點注意以下幾個問題。
1、在共用建筑物中建BLS-2實驗室，應設可自動關閉的帶鎖的門，必要時，可設立緩沖區域，如緩沖間等。
2 、如果沒有機械通風系統，應有窗戶進行自然通風，并應有防蟲紗窗。（一般情況下，應有機械通風系統，否則，溫濕度指標難以保證）。
3、應有防昆蟲、鼠等動物進入和外逃的措施。

三．空調、通風和凈化
為滿足BLS-2 實驗室溫濕度要求，宜配備機械空調通風系統，有特殊要求的可增設設計要求，如增設凈化要求并按凈化要求進行送回（排）風系統設計等。這方面，應重點處理好以下幾個問題：
1、可以采用帶循環風的空調系統。如果涉及化學溶媒，感染性材料操作和動物實驗，則應采用全排風系統。
2、生物安全柜與排風系統連接
I級排風比例100%，密閉連接。
II級 A型排風比例30%，可排到房間或設置局部排風罩。
B1型排風比例70%，密閉連接。
B2型排風比例100%，密閉連接。
3 、實驗室內各種設備的位置應有利于氣流由“清潔”空間向“污染”空間流動，zui大限度減少室內回流與漏流（生物安全柜一般應置于室內氣流zui下游，即zui遠離送風口處）。
*生物安全柜的排風不能代替室內排風。

四．排水
含菌污水應經高溫高壓消毒或化學消毒后排放至市政污水排放公用系統。

五．電氣設置
1、應設專用配電箱。
2、電源宜設置漏電檢測報警裝置。
3、應有可靠的接電系統，其接地電阻不宜大于1Ω。
4、實驗室入口應有實驗室工作狀態的文字式燈光訊號顯示。
5、應設緊急發光疏散指示標志。

六．消防
建筑物耐火等級不低于二級。

七．應配備的工藝設備
1、生物安全柜
（1）產生微生物氣溶膠或出現濺出的操作，可使用I級生物安全柜。
（2）處理感性材料，應使用II級生物安全柜；
（3）處理化學致癌劑、放射性物質和揮發性溶媒，應使用Ⅱ-B級生物安全柜。
2、高溫高壓滅jun消毒柜。
3、洗眼器，必要時應設置應急噴淋裝置。
*超凈工作臺不屬于生物安全柜，不能用于生物安全操作。
BLS-2實驗室是用于初步的生物安全實驗，國標明確了相應要求。建立BLS-2實驗室應根據國標、在保證安全的前提下確定建設目標，建立的實驗室應該是安全的、經濟的實驗室。

P2級實驗室一般規范　

一、隔離的設備
1) 需設置生物安全操作裝置（di一級或第二級），且要做定期檢查。
2) 為了處理重組體，而使用容易產生氣霧的磨碎機、冷凍干燥器、超音波細胞打碎機及離心機等儀器時，需把這些儀器放置在安全操作裝置中。但若機器已經有防止氣霧外泄的裝置，則不在此限。
3) 實驗室需具備處理污染物及廢棄物滅jun用之高壓滅jun器。

二、實驗實施要項
1) 進行實驗時，需關閉實驗室的門窗。
2) 每天實驗結束之后一定要滅jun實驗臺及安全操作裝置。如實驗中發生污染，需立即加以滅jun。
3) 與實驗有關之生物材料之廢棄物，在丟棄前需做滅jun處理。被污染的器具需先經高壓滅jun后，再清洗使用或丟棄。
4) 不得用口做吸量操作。
5) 實驗室內禁止飲食、吸煙及保存食物。
6) 操作重組體時需戴手套以防污染，操作完畢后及離開實驗室前需洗手。
7) 在所有的操作中，應盡量避免產生氣霧（例如，把燒熱的接種用白金環及接種針插入培養基時，若發生大量氣霧，就可能造成污染）。亦應避免將吸管或針筒內之液體用力射出。
8) 要從實驗室搬離被污染物品時，必需將其放入堅固且不外漏的容器，并在實驗室內密封之后，才可運出。
9) 防除實驗室的非實驗用生物，如昆蟲及鼠類等。
10) 若有其它方法可用，應避免使用針頭。
11) 實驗室內，要穿著實驗衣，離開前要脫掉。
12) 禁止對實驗性質不了解的人進入實驗室。
13) 實驗進行中，要在實驗室之入口，標示「P2級實驗室」，并掛上「P2級實驗進行中」的標示。而且保存重組體之冰箱及冷凍庫也要做同樣的標示。
14) 實驗室要經常清理，保持清潔，不得放置與實驗無關的物品。
15) 安全操作裝置內的HEPA過濾器，在更換前、定期檢查時及實驗內容變更時，需密封安全操作裝置，每立方公尺用10公克的甲醛熏蒸1小時，去除污染。
16) 若在此級實驗室內同時進行P1級的實驗時，需明確劃分實驗區域，小心進行操作。
17) 需遵守計劃主持人所規定之其它事項。







二甲醫院檢驗科設計規劃要求



一、臨床檢驗室應設于近檢驗科入口處；為門診服務的臨床檢驗，應有標本采取室和等候處。

二、生化檢驗室應設通風柜、儀器室（柜）、藥口室（柜）、防振天平臺；并應有貯藏貴重yao物和劇毒藥品的設施。

三、細菌檢驗室應設于檢驗科的盡端。設無菌接種室時，應有前室；如設培養基室，操作臺應右側采光；接種室與細菌檢驗室、培養基室之間應設傳遞窗。

四、檢驗室應設洗滌設施，細菌檢驗應設專用洗滌設施；每一間檢驗室至少應裝有一個非手動開關的洗滌池。



血庫

一、宜臨近手術部，并不得與產生放射線的用房貼鄰。

二、由貯血、配血、清洗、消毒等室組成；規模較大者貯血與配血室宜分室，與走道之間應設前室。設于檢驗科的血庫應有適當?shù)男l(wèi)生隔離。

三、有自采血的血庫，應增設獻血室、灌液室、血細胞分離室，以及獻血員休息室，并應自成一區。



室內布置：為方便工作和儀器維修，在大型實驗室中，采取房屋中間擺設大型和主要儀器設備的辦法，這不僅便于儀器工作時散熱、故障維修，而且便于清潔衛生。標本處理、分配、加樣和一些不需要上機操作小實驗，則在墻邊工作臺上進行。這樣布置對工作人員流動和樣本的轉運也十分方便。小型實驗室因空間受限，工作臺一般設在墻邊。



環境選擇：為方便患者和臨床科室送標本，檢驗科實驗室應選擇在大樓二或三樓，樓下為急診科與收費處等，樓上集中了除感染科外的所有住院臨床科室，無論中晚班各種急診化驗(日班另設有門診化驗室)、還是日?；?yàn)均十分合理方便。



房間分配：現代檢驗儀器設備朝著大型化、自動化流水線方向發展，為此，我們打通原有的空間思路，從發展眼不定拉，采取了建立大型實驗室為主的措施，在朝南房間把生化、免疫檢驗室合并設講在一間。



水源設計：所有的實驗室都安裝了清潔池(獨立專用洗手池)和污染池(洗滌與染色用)，下水道均直接接入醫院污水處理系統。洗手池用腳踏式控制，不僅符合實驗室衛生要求，也比較耐用。污染池用于洗滌實驗污物，為防濺做成了深水池。



電源設計：實驗用儀器及輔助用電設備事先進行定位，裝配好電源插座，且和照明電源分開接線，互不干擾。重要儀器設備均配備不間斷電源(UPS電源)和專用接地線，并考慮預留了不少今后實驗室發展可能會購置的儀器及臨時用電源插座。

照明設計：實驗室內照明設備以熒光燈為主，與工作臺面平行半隱形安裝在拋光天花板內；走廊上采用白熾燈，不同照明光源相結合，使實驗室內產生舒適、美感的視覺享受。檢驗科大門、急診窗口、值班室配置醒目燈箱,方便群眾夜間查找。為有效地保護工作人員和避免標本污染。細菌室按有關要求安裝4支30W紫外線燈，作為常用的消毒設備，也半隱形在天花板內。



主任辦公室、生化檢驗室、微生物檢驗室、免疫檢驗室、放免測定室、臨床檢驗室、血液細胞形態室、輸血科、采血室、標本接收處理室、污物處理清潔室、試劑儲存室、文件資料室、會議接待室和值班室。

限于人員配置和部分檢驗項目開展的業務量，采用金字塔的管理模式，主要分為“生化”、“臨檢”、“微免”三大塊，分別由3名主管檢驗醫師分擔組長，落實質量控制、儀器保養、業務核算和日常檢驗工作，對副主任技師（科主任）負責，每組配置2名檢驗醫師進行全mian的日常檢驗工作，配合完成一些業務量較少的檢驗工作（如配血交叉試驗），



實驗布置



2.1 周邊環境



由于未單獨設立門診檢驗科，實驗大樓處于門診部和住院部的中間位  置，稍靠近于門診部的各科診室。在實驗大樓和門診主要診室之間有一遮雨天橋相通，寬3m，平坦，無臺階，便于特殊患者通行。南方地區潮濕天氣多見，故將檢驗科設在3樓，1樓為地下車庫，2樓為放射科，4樓為心電超聲等輔助科室。



2.2 實驗室基礎裝修

2.2.1 地板采用水磨，每個實驗室的墻壁離地1.5m以下耐腐白瓷磚襯用，墻壁采用熟石灰粉刷。

2.2.2 每個實驗室或每個工作臺配備的洗手池下水管道采用防腐性良好的PVC管，水池的水龍頭均為腳踩式開關。

2.2.3 實驗室整體座北朝南，每個實驗室有1.2m*1.2m的鋁合金窗，采光良好，南側置予黑紅厚布窗簾以防太陽暴曬實驗室設備。檢驗科大門寬度是2.9m，各室門寬為1.0m鋁合金推拉門，保證大型儀器運轉。

2.2.4 室內光源  均使用熒光燈。

2.2.4.1 照明設備的開關安裝在每個工作室的出口或入口處。

2.2.4.2 照明設備安裝成與工作臺面呈垂直或?qū)蔷€，這既統一布局又可消除物體遮擋產生的陰影。

2.2.5 天花板統一使用防火板吊頂裝修，內藏通風排氣管道和消防噴水管道。

2.2.6 科室集中使用大型UPS電源，放于儀器設備集中的實驗室角落，單獨用一可散熱的不銹剛制百葉窗隔離。

2.2.7承受力、對熱、酸堿、染液、有機溶劑和沖擊的抵抗力是選用工作臺材料的重要因素，實驗工作臺使用精加工的黒色表面，能有效地減少反射光和眩光，以減輕眼睛的疲勞。

2.2.8 供坐著操作的工作臺般高度為76cm，供站著操作的工作臺高度為91cm。

2.2.9 椅子選用高度可調節、可旋轉、坐墊和背部靠墊舒適的。

2.2.10 每個實驗室配備1.5匹以上冷暖空調和通風排氣系統。

2.2.11 各實驗室下水管道統一將工作廢液引至1樓車庫底下的污水池中，醫院院感控制科專人處理后排放。

2.3.1.4 主要的檢驗工作區設在大樓平面南側的標本接收處旁大實驗室，面積75.4m2，集中了科室主要的大型的、常用的儀器設備。有全自動生化儀，血?dú)夥治鰞x，血細胞分析計數儀，尿液工作站，血凝分析儀，血液流變分析儀，免疫酶標儀、洗板機，旋轉震蕩儀，血沉儀，顯微鏡等等。所有設備統一使用UPS穩壓電源?？紤]工作時人員的流動性不同，在靠近標本接收處的工作區一側主要行體液、分泌物等雜項檢驗，里邊放置較大批量的、相對少人員流動的免疫、生化儀器設備。

2.3.1.5 血樣檢驗是工作中zui大部分的標本。分離血清時，離心機的高速運轉常常對電子設備產生干擾③，故在儀器設備集中的工作區隔壁單獨設立一標本準備區。如當遇到某單位大批量采血體檢時，該血樣準備區可增設為采血室。

2.3.1.6 標本準備區再進去為大樓固定設計的備用樓梯，我科予以保留，作備用安全出口，平時為保證科室安全管理，裝一鋁合金玻璃門，為關閉狀態。遇緊急情況，可破門開通。

2.3.1.7 考慮微生物的安全防范，將微生物檢驗室單獨設立在人員較少流動的科室里頭。嚴格實行生物安全二級管理④。

2.3.2 科室北側主要作儲存區域。

2.3.2.1 科室大門口處的電梯旁為全科的實驗試劑準備區。如染色液的配制、洗滌劑的稀釋。但不作試劑儲存。

2.3.2.2 隔壁則為儲存室，整齊擺放科室的藥品、試劑、消耗品等，防潮，防火，有穩定的冷儲藏設備，為重點安全區。由科主任和科副主任分管鑰匙。嚴格執行領取登記制度。防止試劑丟失浪費，防止毒害藥品外流。

2.3.2.3 由于科室工作面積大，目前開展項目較不全mian，特留一個預備實驗室，供未來新開展項目或科研時拓展使用。位置處于主要檢驗工作區的正對面。

2.3.2.4 二級醫院必需有單獨輸血科。考慮檢驗人員緊缺，將輸血科設立于檢驗科，由本科人員進行配血工作。血庫的樣品檢測由本科免疫組人員完成。緊接著兩個備用實驗室的輸血科分隔兩塊，里邊為庫存血儲放，加一門鎖保證安全。外頭為血交叉工作區。

2.3.2.5緊挨輸血科的實驗室為洗滌室，由科室衛生工人全mian進行實驗用具的洗滌，廢液的處理，污染物的隔離，消毒液的使用。

2.3.2.6 洗滌室的隔壁為放射免疫測定室，嚴格執行放射物品的規范化管理。

2.3.2.7 儲存室再進去則為資料室，保存科室的各種工作數據和原始資料，以及一些和檢驗有關的文獻檔案。未經科主任許可，非相關人員不得進入。

2.3.3 科室zui里面為管理區，分列主任辦公室和學習會議室。

2.3.4 從科室門口到備用安全樓梯之間的主要工作區的走廊，墻壁全采用強化玻璃，保證能及時監視實驗室內的安全運轉情況。



檢驗科空間保證了實驗室檢測質量和工作人員安全的基礎。防止了空間不足引起的實驗室安全隱患和實驗室的工作質量。根據科室工作安排，將主要設備集中放置于寬敞大實驗室中，解決了空間的合理化分配。同時，足夠的實驗室空間保證了在較長時間內能容納新添置的儀器設備。在分配實驗室區域方面，充分考慮了工作人員、病人流動和樣本的轉運。從業務量的多少和生物安全管理出發，將有效的空間劃分為清潔區（主任辦公室、值班室、學習室），緩沖區（儲存區、供給區），污染區（工作區、洗滌區、標本準備區）。對每個實驗室的每一具體區域的門、工作臺和儀器作周密布局。

安全性方面，對于防火、防震、防盜、防生物擴散、防放射物擴散等，都作了詳細的規劃。特別在生物安全方面，達到了生物安全二級管理。如：

1、 制病源的設施有帶鎖的門，屬專人管理。

2、 新建實驗室選址周邊沒有生活區，商業區，遠離了公共場所。

3、 每個實驗室有一個洗手池。

4、 實驗室內使用水磨地板，設計便于清洗。

5、 實驗臺表面能防水、耐熱、耐有機溶劑、耐酸堿。

6、安裝生物安全柜時，考慮了房間的通風和排風，不會導致生物安全柜超出正常參數運行。生物安全柜遠離門、遠離能打開的窗，遠離行走區，遠離其他可能引起風壓混亂的設備，保證生物安全柜氣流參數在有效范圍內。

7、洗手池中有眼睛沖洗裝置。



總之，檢驗科的工作是相當繁瑣的。您不僅要向病人、醫生提供各種檢驗報告及數據，還要進行檢驗科設備的保養和維護。確立檢驗科在整個醫院臨床檢驗工作的地位，在全mian建設檢驗科或深化改革的過程中，一方面要根據醫學的新發展和形勢發展的需要，大力提升檢驗科的地位；另一方面整合醫院現有的檢驗資源，由檢驗科統一作出規劃安排，以達到zui佳配置和組合。







疾病預防控制中心實驗室空調通風系統的設計要求



疾病預防控制中心(簡稱疾控中心)的建設重點在實驗室,而實驗室建設重點在于空調通風系統。實驗室環境于空調通風系統而言主要是對壓力梯度、潔凈度及溫濕度等方面有一定的要求。



通常,以空氣潔凈度(空氣中懸浮粒子潔凈度)為指標的潔凈實驗室,可分1～9等級,1級為潔凈度zui高。疾控中心實驗室常用的有5級(百級)、6級(千級)、7級(萬級)和8級(十萬級)。



對于以生物安全為核心的生物安全實驗室,根據其所處理對象的生物危害程度和所采取的防護措施把生物安全實驗室分為4級,即BSL-1、BSL-2、BSL-3、BSL-4實驗室,ABSL-1、ABSL-2、ABSL-3、ABSL-4為動物生物安全實驗室,一級防護zui低,四級防護要求zui高。筆者根據實際工作經驗,依據相關技術規范,針對不同類型實驗室空調通風系統設計要求進行探討。



1

疾控中心實驗室的分類



對于不同類型實驗室,其空調通風系統有不同的要求。在進行疾控中心實驗室設計時,根據不同實驗室的實驗室壓力梯度、潔凈度與溫濕度要求,結合生物安全等實驗室專業要求,將實驗室大致分成五種類型。



1.1 第1類型 既要保證一定壓力梯度又要保證相應潔凈度要求的負壓實驗室。此類實驗室主要包括BSL-3和BSL-4實驗室,也包括一些負壓狀態下的BSL-2實驗室。對BSL-3和BSL-4實驗室的建設要求,GB50346-2004《生物安全實驗室建筑技術規范》做了嚴格的規定。



1.2 第2類型 有潔凈度要求且具有相對壓力梯度的正壓實驗室。此類實驗室主要為單純性潔凈實驗室,包括SPF動物實驗室、部分衛生微生物實驗室、ICP-MS分析儀器實驗室等。



1.3 第3類型 要保證一定壓力梯度但對室內無潔凈度要求的負壓實驗室。對于一些具有較高風險的BSL-2實驗室,可按負壓進行設計。如流感實驗室、結核桿菌耐藥實驗室等。通常,在實驗室建設中,負壓與潔凈是相伴設置的,但是,當受條件限制時,根據具體情況也可省去潔凈條件,僅按負壓條件設置。



1.4 第4類型 對溫濕度有較高要求的恒溫恒濕實驗室。此類實驗室主包括環境空氣倉、空氣消毒實驗室、昆蟲飼養室、殺蟲模擬現場等實驗室。



1.5 第5類型 對壓力梯度、潔凈度及溫濕度都無具體要求的普通實驗室。此類實驗室包括大部分理化實驗室(如:化學分析室、樣品處理室、氣相色譜室、氣/液質聯用儀、原子吸收室等實驗室)、BSL-1實驗室(包括分子細菌學實驗室、免疫學實驗室、肝炎實驗室、厭氧實驗室等)。



上述分類是按照實驗室所需要滿足的主要環境條件進行的,是相對的分類,在實際工作中各類實驗室的環境要求往往是相互交叉的,特別是1～4類實驗室,通常是要求負壓/正壓、潔凈度、溫濕度同時具備。



2

不同類型實驗室空調通風系統設計要求



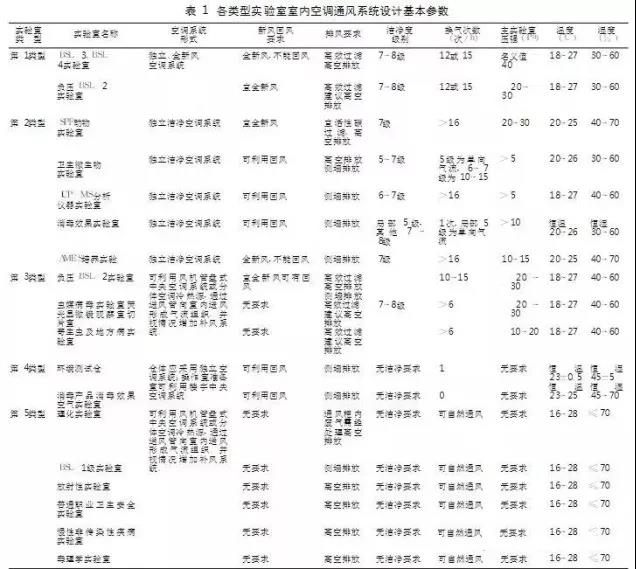

對于不同類型的實驗室,由于室內環境的要求各不相同,其室內氣流控制形式、壓力梯度、潔凈度、換氣次數、溫濕度、噪聲等方面的需求也各有不同。



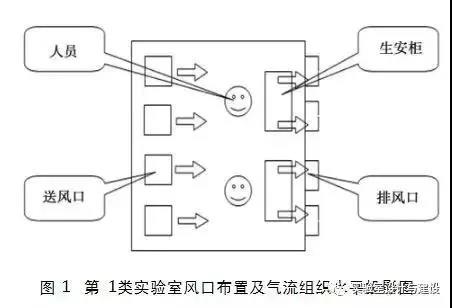

2.1 第1類型實驗室 實驗室內部環境的要求比較高,負壓狀態下BSL-2實驗室主實驗室相對于大氣壓為-20～-30Pa,相鄰相通房間壓差為10～15Pa,潔凈度為7～8級〔1,2〕。如果涉及較大潛在危害的操作,宜采用全新風空調系統〔2〕。



BSL-3、BSL-4主實驗室相對室外大氣壓,污染區為-40Pa(名義值),實驗室環境潔凈度級別為7級或8級。為確保實驗區域內的穩定的壓力梯度,空調系統可采用定量送風、變頻排風等通風形式。氣流組織采用對側上送下排方式,主實驗室的送風口設置在生物安全柜的對面上方頂棚處,盡量靠近側墻;排風口應設置在生物安全柜后下方側墻處。為了提高氣流的均勻性,送風口與排風口應采取“一”字滿布方式,以提高空氣流線的平行度與合理的流向,降低含毒氣體流經工作人員呼吸帶的可能性。主實驗室送排風口的布置方式及氣流組織如圖1所示。





對于第1類型實驗室的不同功能類別實驗區域宜采用獨立的空調系統,以防止交叉污染。實驗室要有較好密閉性,空調系統送風必須經過低、中、高三道過濾后才能送入房間,排風同樣需經高效過濾處理后才能外排。此類實驗室的送排風方式如圖2所示。









2.2 第2類型 此類實驗室對室內的潔凈度有較高的要求,不同等級的潔凈室及潔凈室與非潔凈區之間的壓差應≥5Ｐａ，潔凈區與室外的壓力梯度<10Pa〔4〕,以防止?jié)崈艏?jí)別低區域的氣流進入潔凈級別較高的區域。潔凈實驗室的空調通風系統,宜分別獨立設置;若采用合并系統,則應按功能、類別進行分類組合,相對獨立設置,不同功能類別的實驗室,不得共用新風、回風和排風系統,以防止不同實驗室的空氣隨回風相互混合〔1,5〕。



空調系統采用上送下排的送排風方式,百級潔凈實驗室要采用垂直單向或水平單向流的送排風方式。送風均需經過三級過濾,排風同樣作相應的過濾處理后才能高空排放。在處理此類實驗室時,又可根據實驗室是否可以利用回風分為兩種不同要求的實驗室。一種是全新風空調系統實驗室,不能利用回風;另一種是利用回風空調系統實驗室。一般,從節約能源和降低運行成本的角度考慮應當利用回風,但對于實驗室不主張過多利用回風,以保證環境與實驗人員及動物的安全。利用回風的實驗室應保證供給潔凈室內的新鮮空氣量≥40m3/(h·人)。利用回風空調系統實驗室送排風方式如圖3所示。



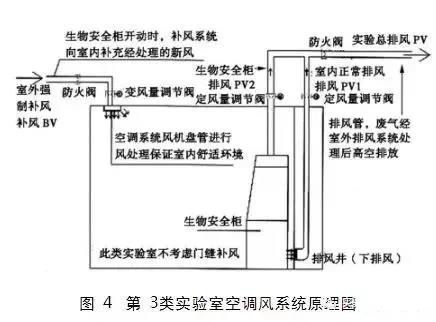

2.3 第3類型 為減少運行費用,可以設置一些只要保證一定壓力梯度但無潔凈度要求的負壓實驗室。此類實驗室需要在主實驗室外設一個緩沖間,以保證主實驗室與外界的物理隔離。主實驗室分別與外部大氣壓和輔助實驗室有-20～-30Pa的壓力梯度。同時,為保護實驗人員和實驗環境,通常會設置BSC-Ⅱ級別生物安全柜,安全柜包括內排式與外排式。當不使用生物安全柜或使用內排式生物安全柜時,對室內氣流不會產生額外影響,室內送排風僅需滿足室內合理?yè)Q氣次數,并維持正常的壓力梯度即可。當使用外排式生物安全柜時,由于生物安全柜的向外排風,會造成室內壓力梯度的增大。如壓力梯度過大,超出正常范圍,則有必要在限定的時間(有關標準要求時間為<1s)內對室內進行補風,或減少室內排風,以確保室內壓力梯度相對穩定。通常為保持實驗室環境溫度,不宜直接從室外向室內進行補風,最好經過空調系統。第3類型的實驗室空調系統送排風方式如圖4所示。



2.4 第4類型 實驗室對室內的溫濕度有較高的要求,如環境空氣倉:在進行室內空氣中揮發性有機物的測定與評價實驗時,溫度為(23±0.5)℃,濕度為(45±5)%,換氣次數為1次/h;在進行空氣凈化器和空氣殺毒劑等空氣清潔產品的凈化、殺毒效果實驗時,溫度、濕度的要求同上,換氣次數為0次/h,即零換氣;全系統不得發生結露現象,以避免被測物溶于水中,影響測試結果的準確性;進入倉體的空氣應清潔,其中甲醛濃度或其他干擾測試結果的物質濃度必須<6μg/m3。環境測試倉空氣調節系統基本原理見圖5〔1〕。



2.5 第5類型 因無壓力和潔凈度要求,空調系統處理比較簡單,通?？梢钥紤]按一般舒適性的空調系統進行設計,在實驗室內保持一定的溫度與濕度即可。如果外界環境允許,實驗室通?？梢栽陂_窗的情況下進行實驗操作。但當實驗室內設有通風柜或外排生物安全柜時,要考慮房間的補風。當對實驗室溫濕度要求不高的情況下,可以開窗從室外直接進行補風;當室外環境比較差,或者說地區的四季的溫差相差比較大時,采用開窗方式補風,會對室內環境會造成比較大的影響時,則需考慮采用補風型通風柜,也可對實驗室進行補風:在這種情況下,通?？紤]另設一套補風系統,補風應根據實驗室的環境作相應處理,如調溫、調濕、除塵等。采用這種補風方式,通風柜排風與補風系統需進行聯動控制,才能保證實驗室環境的相對穩定,減少浪費。第五類型的實驗室空調系統送排風方式如圖6所示。3 不同類型實驗室空調通風系統設計參數的選擇。



對于不同類型的實驗室,進行氣流控制系統設計時,需根據實驗室的功能要求,來確定實驗室中壓力梯度、潔凈度、換氣次數、溫濕度、噪聲、氣流方向與送排風形式等參數。見表1。





實驗室建設不僅要考慮室內的舒適性,更要考慮實驗室環境的安全性與避免交叉污染的相對獨立性?？照{(diào)通風系統作為實驗室建設的重要環節,事關實驗室環境和人員安全。如何選擇安全、合適、節約資源、降低運行費用的空調系統是實驗室建設時需要慎重考慮的問題。建議疾控中心建設時,在平面規劃設計上結合實驗室工藝需要,盡量考慮將具有同樣空調通風要求的實驗室進行合理的整合與布置,以節約投資,降低運行費用,提高管理效率。







疾控中心實驗室設計方案



疾控預防和控制中心(CDC)是一個與人們生活息息相關的國家部門，其建設水平的高低反應了一個國家對社會公共衛生安全的保障程度。自全球性的SARSyi情和禽流感發生后，國家加大了在這方面建設的力度，并投人大量的資金對各省、市、縣的CDC進行改建或新建。



1 CDC要求具備的功能



從 CD C 的服務對象來分主要為二大類:一類是服務于公共衛生，主要涉及到食品、日用品等國家要求的一些檢驗科目，如:微生物學檢驗、衛生學檢驗等。另一類是為了應付突發事件的科目，如:突發的yi情、流行性疾病等。省、市、縣的各級CDC所需的檢測要求和內容是不一樣的，但總體來說內容比較繁多，主要包括:疾病預防和控制、突發公共衛生事件應急處置、yi情及健康相關因素信息管理、健康危害因素監測與控制、實驗室檢測分析與評價、健康教育與健康促進、技術指導與應用研究等職責。其zui大檢驗的類別數量為25項、內容數量為79項、項目數量為225項，具體測試的項目主要有:寄生蟲、性病和艾滋病、鼠疫、理化分析、衛生微生物、病原微生物、毒理實驗、病原微生物、急性傳染病、病媒、蟲媒、血吸蟲等。正因?yàn)镃DC擔負著以上的檢測任務，所以其工作的程序安排，包含著很大部分的不確定性，除了在管理上采取相應的措施和制度外，實驗室的布局和硬件的設施也是尤為重要的環節，在某種程度上說是至關重要的。



2 目前的狀況



近年來，隨著人們生活水平的不斷提高，國家加強了這個領域的投人和建設，特別是SARSyi情的爆發和禽流感的發生，使人們看到CDC在保障人民健康中的重要性，從而促進了各地CDC的建設。就目前而言，國家還沒有一個完整和系統的關于CDC的建設規范，而是套用和引用一些相關領域的規范，目前使用的規范和準則主要有:《微生物和生物醫學生物安全通用準則》WS233-2002,《生物安全實驗室建筑技術規范》GB50346-2004,《實驗室生物安全通用要求》GB19489-2004,《科學實驗建筑設計規范)JG J91-93,《采暖、通風、空調、凈化設備術語》GB/T16803一1997,《潔凈廠房設計規范》GB50073-2001,《潔凈室施工及驗收規范》JGJ71-1990。還有一些通知和參考條例，如:衛生部辦公廳、國家發改委聯合頒布的:衛辦疾控發(2004)108號文、農業部第302號公告關于獸醫實驗室生物安全操作技術管理規范等。



3 存在的主要問題



目前CDC存在的不足之處主要有:選址不合 理。有的設置在居民密集區和較繁華地區;與周圍建筑物的間距不夠。存在這樣的局面除了原來選址時就沒有考慮到外，還由于城市建設不斷發展，原來存在的空間被占用。實驗室分區不清，布局設置不合理。各個科室的部分功能重復設置，這樣既增加了儀器的配置也增加實驗人員的數量和增加實驗面積，同時也會引起一些管理不便。按照目前的使用情況來看，由于每個科室都設置了相對較完備的實驗設施，一個科目的內容基本上能在一個科室里完成，這樣就會使一些具有相同和類使得實驗儀器重復設置，而且對于這些項目的測試，由于每個操作人員的使用和操作習慣，也有可能引起數據的不統一等。因此一個完善的布局不僅僅是一個硬件問題，更牽涉到管理理念和方法的轉變，如果有一個好的布局，也為管理水平的提升打下良好的基礎。所以，我們?cè)诟脑旌托陆–DC時應該掌握這樣一個原則:盡量利用有限的資金和人力資源，完善和發展各個科目的實驗環境，在具體實施過程中應注重經濟性、實用性和發展性的綜合考慮。



4 解決方案



4.1 選址



根據2004年4月關于疾病預防控制中心基本設施建設標準的討論稿的精神，疾病預防控制中心的房屋建設，包括業務用房、實驗用房、行政用房、保障用房和公共配套設施用房等部分。而其他公共配套設施，系指采暖熱源、洗衣房、固體廢棄物處置、廢棄放射源存放、托幼院、職工食堂等，應該盡量一拖社會化服務來解決。



疾病預防控制中心的選址應符合當?shù)爻鞘械目傮w規劃和布局要求;并宜符合下列要求:利用城市基礎設施;地形比較規整、交通方便;不宜與市場、學校、幼兒園、公共娛樂場所毗鄰;應該避開化學、生物、噪聲、振動、強電磁場等污染源及易燃易爆場所;此外，總平面布置應充分利用地形地貌，科學布置各類建筑，正確處理功能分區之間的相互關系，合理組織人流、物流。



目前很多地方的CDC由于歷史緣故，建設在人口比較密集的地方，或原來建在離市區較遠的地方，但隨著城市化規模的擴大，也逐漸融人其中。因此在新的建設中選址方案一定要請相關部門進行分析、比較，還要根據城市的整體發展規劃，并結合危急狀況下的應急預案，找出zui佳選址位置。



4.2 實驗室布局



4.2.1 應該根據CDC日常工作的特點，如實驗項目范圍較廣、需要應付突發事件、今后發展功能擴展的需要等原則進行規劃和設計。



按照相關規范和要求，實驗區域和辦公區域一定要分區。如為了節省占地面積，需將辦公和實驗都建在一幢樓中時，必須做好分區劃分。分區一般有兩種形式:一種是按照平面分，也就是按樓層分，即將辦公區域設在較低的樓層，實驗區域布置在上面的層次。但這樣的布置要注意幾個問題:雖然在zui底層布置了辦公區域，但必須留有一定的區域留作收樣和發實驗報告用。另一種就是垂直分，即以建筑物中部樓梯作為分界線，樓梯的一側可作為實驗區域，另一側作為辦公區域，中間用門將兩個區域分開。如果是兩邊設樓梯的形式，那這兩個區域可以完全分開。



物流和人流的路徑應分開，特別是有凈化要求的區域和有較嚴重污染物產出的區域。同時將物流分為干凈和污染物分別走的通道，可以避免交叉污染。一般高于三層的建筑物，建議設置電梯比較好。



4.2.2 A+B模式



目前CDC的實驗室布局通常按照科室的編制進行配置，每個科室的實驗室配置都相對完善，這樣的布局可以使一個科室所轄的實驗項目均可在本科室的實驗室獨立完成。從實際使用效果來看，這種模式的布局在規模比較小的CDC中較合適，因其科室配置較少，需要檢測的項目壞多，但對于省、市等的大型的CDC建設就有其不足，如果按照科室設置進行實驗室的布局，可能會存在以下的不妥:造成 實 際 使用面積和工程費用的增加。對于一些有相同或類同使用功能的實驗室，如果各個科室都設置，必然使需要的面積增加較多。特別是一些有凈化要求的實驗室，除了主實驗室外，還需要有輔助的實驗房間與之配套，多個獨立的主實驗室就要浪費比較多的輔助實驗空間。此外，這些房間對環境要求較高，需要空調系統進行維持，如果都是在各個科室(區域)進行獨立設置，就需要設多個空調機房和較長的風管，造成工程費用的增加。



實驗儀器增加，資源配置不合理。實驗室數量的增加，配置的實驗儀器也要增加，人員的編制也有可能增加。同時由于各個科室的實驗任務不一定每時每刻都是滿負荷的，可能會造成部分儀器的閑置率增加，造成資源的浪費。不利于管理和教學:一些有凈化要求的房間和有負壓要求的實驗室，其實驗環境對實驗的的過程和結果都有較大的影響，如果這些實驗室都分到各個科室分散管理，沒有集中管理的好。特別是一些兼有培訓任務的CDC，如果沒有一定的教學實驗室，而直接將教學在作實驗的實驗室進行，對實驗數據會造成一定的影響。



不利于今后發展:CDC是一個隨著社會的發展而不斷發展的機構。隨著社會的進步，會有越來越多的測試項目增加，有的能利用原來的實驗設施，有的要新增，如果不留有一定的實驗空間，今后發展就會存在一定的難度。



針對目前CDC布置的不足，筆者提出了A+B實驗室的設計理念，其具體含義如下:



A:各科室必須自備的和具有特殊用途的實驗室。這部分實驗室的配置應根據當?shù)厮枰臏y(cè)試項目進行合理規劃予以設置。



B:具有公共(相同使用特性)性的實驗室。如:基礎科目的實驗室和標準實驗室。標準實驗室主要包括各類生物安全實驗室、有凈化要求的實驗室和公共(開放)實驗室。要說明的是公共(開放)實驗室是指沒有特殊環境要求的，但具有相同或類似儀器配置的實驗室，所謂開放性是提供對本CDC的部門的各個科室共同使用，并可兼顧一些教學要求，但不是對外的實驗室。



這種布局具有以下優點:



對實驗空間進行有效利用。每個CDC的可以根據自己業務范圍，對每個科室實驗室的面積、間數進行合理配置，除了對各個科室有特殊要求的實驗室按科室布局外，對普遍使用和類同的實驗室集中布置，以此減少這些實驗室的間數和面積，以zui大限度利用好有限的空間。



便于管理和資源合理應用。可以將實驗器材特別是貴重儀器進行相對集中的布置，對實驗人員進行合理的分配，zui大限度提高具有較大能耗實驗室的利用率。特別是將有一些特殊要求的實驗室集中，便于管理，提高實驗數據的準確率。留有發展空間，應付突發事件，并為以后實驗項目范圍的擴大打下基礎。由于設立了公共使用的實驗室，進行統一管理，可以提高這些實驗室的利用率，也相應節省了實驗室的間數和面積，這樣可以空出一部分的預留空間，為今后實驗科目的增加打下基礎。



應付突發事件。由于CDC的特殊性，除了要完成日常計劃的科目測試外，很大程度還要積極對當?shù)氐耐话l(fā)事件進行響應。但由于這些事件是不可預測，其檢驗科目和數量也隨不同的事件而變化，設立了相關的公共實驗室，可以在突發事件發生時，很方便地對整個實驗系統進行調控。



集中管理 ，提高管理水平。由于進行了集中管理，特別是對有負壓要求和凈化要求等對實驗環境有較高要求的實驗室進行統一的專人管理，可以減少實驗環境可能發生缺陷的概率。同時，公共實驗室的建立，便于SOP的編制和實施，提高實驗數據的準確率。



節省能耗和工程費用。一般對環境要求高的實驗室使用時，都將增加能源的消耗，也會增加建設的工程費用。如:需設立空調機房，安裝風管，增加自控系統等。將這些實驗室集中布置，能減少空調機的臺數，減少風管的尺寸和長度，減少自控系統地投人等，從而也大大降低這些系統的日常運行費用。



4.2.3 公共設施部分



一個完備的CDC實驗室還必須包括一套完整的公共設施部分，主要有以下幾個方面:



樣品的收樣和貯存:樣品分為一般樣品和特殊樣品。收取樣品是整個實驗的一個重要環節，如果這個環節出現差錯，整個實驗數據都將不正確和不完整。為了避免實驗數據出現誤差，應實現一個口子進出的原則，即設立一個收樣室。但貯存樣品就要看實際情況，原則是使同類樣品盡量放在一個房間(區域)，通過設置不同的櫥柜、標簽以示分別。



洗衣:洗衣也是一個實驗數據準確性的安全保障，特別是在萬級、千級和無菌操作室，如果所穿的實驗服裝沒有達到相關要求，會影響實驗的環境，使之很難達到萬級和無菌的要求，影響到實驗數據的準確性。解決這個問題就是需要在輔助試驗區設立專用洗衣房。一般實驗室實驗服的洗衣環境沒有凈化要求，但為了便于管理，也可將它們合在一個區域，對于有凈化要求的實驗環境，特別是萬級和無菌區域使用的實驗服應該在十萬級凈化區域里洗滌，并在層流罩下進行整衣，然后包裹好后送人mie菌柜進行mie菌。由于這個洗衣房有凈化要求，所需面積較小，且使用時間也不是很長，建議采用小型立式空調凈化機組，設立在其旁邊，可以節省很多工程費用。



實驗區域的實驗儀器的洗滌和污物回收:在每一個相對獨立的實驗空間設置洗滌、準備的房間，可以對數量較多的普通的的實驗器材進行統一的洗滌和準備，以便于管理。每個實驗室(區)還應設置一定數量的密閉回收箱(桶)，用不同顏色和標簽對回收物進行分類:危險丟棄物，一般廢棄物和可回收利用物等，并在標簽上注明相應的說明，便于工作人員根據類別，對所回收的貨物進行不同的處理。這樣做的好處可保證危險品得到很好的處理，有利更好地管理。采用密閉的箱(桶)也可避免在運輸過程中，其中的回收物對環境可能造成的污染。



4.3 無菌室和生物安全實驗室



本節將對無菌室、P2生物安全實驗室(簡稱P2實驗室),P3生物安全實驗室(簡稱P3實驗室)等的布置進行探討。



4.3.1 無菌室



無菌室環境的凈化要求需要一萬級或?qū)恿髡?00級區已經為大家公認，但在CDC無菌室的設計和使用來看，人、物流的進出方式，卻差別很大，有的布置是人直接進去，有的只是經過一間氣閘就進人。



如果依據潔凈廠房的設計規范，一萬級的人流進人的程序:換鞋~更外衣~洗手一更無菌衣~氣閘~一萬級凈化區，如果能這樣做固然好，但對在實驗室這樣做可能有點繁瑣，其理由如下:相對生產來說，凈化區域?qū)嶒?yàn)室的操作人員很少，可以通過在緩沖區停留一段時間的方法(自凈)達到要求，同時在一萬級實驗室中，相關設施和人員的動作較少，可使其中的空氣的流向不至于遭受到很大的破壞，所以建議采用如下的程序:換鞋、更外衣~穿無菌衣~一萬級凈化區。為了在實驗過程中能達到百級和千級要求，在實際布局中有兩個方案:一為設置超凈工作臺。其好處是投資較小，運行費用也低，安裝方便等，但不足之處就是操作面小，不是很方便，如果有大件物品的采樣就不太適合。還有一種就是設置百級層流，層流罩的面積zui好比實驗操作區域要大20%一30%，以保證實驗區域能達到相對高的凈化要求，這樣的設置較適合對大宗樣品的取樣和檢測，但其運行成本較高，一次性資金投人也較多，而且對層高有一定的要求。無論采用以上何種形式，這類實驗室的投資、運行費用和維持費用都是較高的，因此一個CDC需要設置幾個這樣的的無菌間需要進行綜合考慮，可以預先列一個工作計劃表和操作時間，算出所需的房間數，然后根據當?shù)赝话l(fā)事件的概率，再乘上1.2-1.5的系數，即可得出所需的間數。



圖1是 一 個無菌室的布局圖。人員經過更衣、穿無菌衣后通過一萬級走道進人無菌室。所需的實驗物品經過準備間(十萬級)，再通過一萬級走道進人相應的無菌室。旁邊的塔養室是為微生物培養用，按十萬級設計，也可沒有凈化要求，主要是根據實驗性質和所用培養設施決定。這些有凈化要求的房間集中設置，旁邊的空調機房為其提供凈化空氣的通風。由于采用近距離集中設置，節省了設備和風管的投資。此外，CDC的實驗性質決定了無菌室同時使用系數很低，所以在設計空調系統時采用了變風量調節系統，可以根據使用要求，只開啟其中幾間無菌室，大大降低了運行費用。



4.3. 2 P2實驗室



按照《微生物和生物醫學生物安全通用準則》WS233-2002中的相關要求，P2實驗室對空調凈化物特別的要求，其實驗僅需放置在生物安全柜中進行就可以。但國際上一般是對P2實驗室采取負壓環境，筆者通過對相關規范的理解，認為P2實驗室負壓有其必要性:因?yàn)樵谔厥馇闆r下某些物質有可能會發生變異，使其危險性變大;或者是對未知性質樣品的檢驗等。這樣在相對負壓實驗的環境操作中就會相對安全，萬一有可能出現意外，也不至于泄漏，造成對環境的影響。從一次性投資來看，采取負壓密閉的狀態下進行實驗，將比僅進行舒適性空調的投資相差在1/3到1/2之間，但由于有較多的便利和相對多的安全性，因此本文建議在P2實驗室建立一個負壓環境還是值得的。



為了保持實驗環境的負壓，在人、物進人時都應該設置氣閘或傳遞柜，人員進出需要更衣，在這里的更衣主要是為了防止可能被污染的衣服傳出實驗區域，在物流出口設置專用的污物通道，所有實驗后的污物都要通過此通道集中后進行消毒，將需要丟棄的物品集中、密封，統一進行處理;需要重復使用的實驗器材經過mie菌后，再經過洗滌。一般在各級CDC中會設置多間的P2實驗室，在布置時，可以相對集中，這樣可以使空調機房集中，減少風管的長度，減少工程的投資。

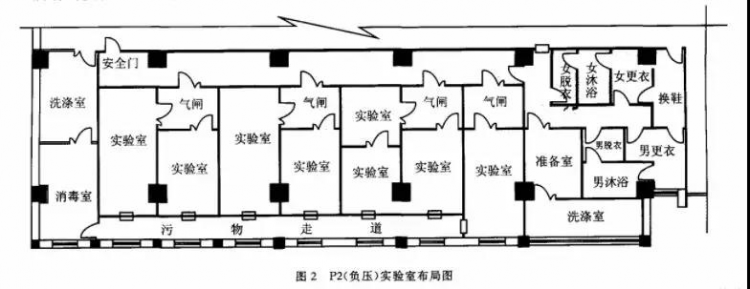

圖2是一個P2實驗室(負壓)的布局圖。人員經過換鞋、更衣進人實驗室區域。實驗好的人員經過脫衣、淋浴、更衣后離開試驗區。這些用過的實驗服放人密閉的容器統收一收集后集中處理，防止有可能被污染的實驗服帶出試驗區外。當天所用實驗器材通過傳遞柜在洗滌室(需要洗滌的器皿)和準備室分別按每個實驗的要求進行準備，并進行標識。所有使用過的實驗物品在每個實驗室中按:廢棄物、可利用物等進行分類包裝，并進行標識，經過傳遞窗和污物走道送人消毒室消毒?？芍貜?fù)利用的器皿需經過洗滌后暫存，廢棄物通過實驗區域的專用污物通道送人實驗區外設的專用廢棄物收集區，由環衛部門統一回收。



所有的實驗室都保持一定的負壓，用氣閘室和外界分開，但要求沒有P3的高，這樣可以減少空調相關的自控元件，減少工程費用。



4.3. 3 P3實驗室



按照《微生物和生物醫學生物安全通用準則》WS233-2002中的要求，其環境要求為十萬級或者一萬級，因此目前做出的設計，若采用十萬級或一萬級來設計，牽涉到的布置也各不相同，因此有必要作出比較明確的規定。本文建議如果在設置了負壓P2實驗室的情況下，P3應按照一萬級設計較好，理由如下:



由于設置了P2實驗室，在其范圍內的實驗和能分類但具體物質的性質未知或不太確定的的實驗都可在其中進行，在一定程度上減少了P3實驗室的使用頻率，也可相應減少P3實驗室的間數，節省運行費用和降低發生危險的頻率，也為明確P3實驗室的一萬級凈化級別打下基礎。

能提 高 實 驗的準確性。雖然P3實驗室測定的物質并不需要都有較高的空氣凈化要求，但有些實驗由于環境的清潔程度會影響到實驗的數據準確性。如測定某些病毒的活性和進行病毒的分類等。



由于十萬級和一萬級的凈化要求不一樣，布局也有區別。從一般環境到十萬級只需經過一個氣閘過程即可。但一般環境到一萬級一般需要進過兩個氣閘。這對P3實驗室的實驗的安全性會更加有保障。



一般布置是:中間一個準備間，旁邊圍著數間P3的操作室，從準備室到操作室的進人，人員一般需要進過氣閘，并將裝有實驗器材的密封容器，通過傳遞窗進出。建議在其中一間的物料出口設置雙扉mie菌柜，用作在P3實驗中較危險實驗廢棄物的預消毒。



安全出口:實驗室布局中，根據安全消防規范要求，都要設置一定量的安全出口(逃生通道)，目前常規設計都是按一般的安全門設置，在P3實驗區和一般環境只設有一道門，如果萬一發生危險，實驗人員從安全門逃生，這樣整個實驗室的負壓環境就會被破壞，造成有害物質的泄漏，造成較大的生物危害。所以在設置安全門時，應該再設置一個前室，在事故狀態下，人員將被污染的衣服在前室脫下后，通過安全門逃出室外，同時雙道門的設置也可以使實驗室保持一定時間的負壓，給事故處理留下一定的時間。



廢棄物的處理:在實驗室布置中，一般都是將廢棄物裝桶后，經過雙扉mie菌器后離開實驗區域。但對于需要以活體形式出來的實驗物，如活的菌種等，就不能通過這種形式離開，建議采用通過裝有消毒液貯槽的具有連鎖裝置和紫外線的傳遞柜離開。



圖3是一個P3實驗室的布局圖。實驗室主要區域的凈化要求為一萬級，并設置了一個P2(負壓)實驗(預準備)室。在主實驗區設置有準備室，并有三間P3實驗室。

如果僅按照一萬級的人流進人通道，只需要兩間(見無菌室的布局)，但由于需要設置淋浴間，故將更衣分為一更和二更。人員進人時，經過換鞋、一更、二更，并通過氣閘室進人實驗區，需要進人之實驗區的還要經過氣閘間。做完實驗的人員將外衣脫在二更(不是進去的二更)并通過淋浴及一更走出實驗區。二更換下的有可能污染的外衣包好后，送人污物暫存間，送人mie菌柜中進行消毒，可以避免以前的布置之只考慮實驗物品的消毒，而忽視了實驗服消毒的情況。



在這個布置中由于有一些特殊要求，故實驗物和器材等都是通過P2實驗室進人P3實驗室的準備間，然后通過氣閘進人主實驗區，但無論怎樣，筆者建議應該將當天的實驗物品或一次實驗所需的實驗物品事先在準備間中進行準備，并根據實驗的性質和要求進行對物品進行分類，并進行標識。這樣做的好處是可以多一道管理程序，對物品進行再一次的核對，并可對比實驗前后物品數量，以免做完實驗后還有實驗物品遺留在實驗室。實驗完畢后的物品集中，按分類打包，并標識好，在mie菌柜中進行消毒。在布局中還留有一個較寬的通道，即圖上的拆包、氣閘通道，這是為了設備檢修用，在正常情況下是不開啟的，并是一個氣密性很好的門。在整 個 布 局中還著重考慮了消防。在其上端設置了逃生通道(安全門)，在危急狀況，人也必須要經過更衣、淋浴、氣閘，這樣可以有效避免由于逃生而破壞實驗室的負壓，并將污染物帶出實驗區。這個逃生通道和實驗區不是一個仿火分區，以zui大限度保證實驗人員的安全。



4.4 其他



一些新的方法和材料的應用，也會在一定程度上改善實驗環境和影響實驗室的布局。



隔墻材質 :在整個P3實驗室的污染區范圍(包括準備區)都應該利用鋼筋混凝土材料，以提高整個實驗區的耐火等級，盡可能達到一級耐火等級。內部隔斷的裝修材料用彩鋼板，所以在建造時必須對門(盡量不開窗，采用電視監控)和穿越墻體管道的留孔應仔細核對尺寸，盡量減少臨時穿孔的現象。在一般情況下采用的是彩鋼板門，zui好在其上面涂抹耐火材料，以使耐火時間延長。



管道穿越隔斷:P3所用的通風管道和公用工程管道都是從外部進人，必須穿越墻體。在火災情況下，如果火災的時間超過管道的耐火極限，有可能將管道燒毀，在墻體上留下洞眼，使實驗室的有害物質溢出。故在所有穿越墻體的管道處，都應該增加阻火圈，這樣在管道被燒毀的情況下，阻火圈可以受熱膨脹，對孔洞進行密封，此外，所有穿越隔墻的管道在一般區域的位置應設置止逆閥。



下水:按照規范，在P3實驗室和可能產生有害物質的區域都不應安裝下水裝置，所有在實驗過程中產生的廢水必須集中，裝人密閉的容器，并通過雙扉mie菌器mie菌后送至實驗室區域外。但在規范里也提出人員出來后宜設淋浴這一道程序，雖然是用“宜設”這個詞語，但在實際操作中都是按照就高的原則進行設計，固在一般情況下都設置淋浴室，但淋浴下水的處理是個很麻煩的事。如果P3設置在樓上，可以在比其較低的層樓設置一套全封閉自動mie菌系統，以解決這個問題。但如果是設置在一層或地下室就比較麻煩，為了處理這些水還需要挖深一層，所花成本較高。



新材料的應用:目前市場上出現了許多新材料可以參考應用。比如新型的耐火涂料可以大大提高彩鋼板的耐火等級，采用比較先進的移動式煙諾盡滅火器等，可以在一定程度上提高在危急狀況下的人員安全。



目前，各省市的CDC建設如火如茶，由于對規范的理解和設計理念的原因，勢必會發生建設時的標準不統一，造成今后使用的不便，筆者根據設計實踐，發表自己的一點意見和建議，起拋磚引玉作用。





疾控中心實驗室規劃設計





疾控中心實驗室（又稱生物安全實驗室）。它是一個設施齊全，功能完備，智能化程度較高，有高度的安全保護措施的新醫療建筑。從其進出的人、材、物都要滿足生物安全標準的要求，排出的空氣（氣體）、水（液體）、廢棄物和垃圾都要達到勞動保護和環境保護要求。實驗室的試驗品和產成品要嚴格登記備案，要有專門的庫房和車輛，庫房要與實驗室連成一體，車輛要專車專用，并且達到生物安全標準的要求。



一、總體布局



 疾控中心實驗室的建設要符合國家現行的有關生物安全標準。 疾控中心實驗室的空氣具有潔凈度的要求，潔凈等級按病原性微生物實驗和污染程度確定，其地理位置應選擇遠離人煙稠密、交通繁忙和空氣、水源、噪聲嚴重污染地區。疾控中心實驗室要按照功能用途劃區布置，將實驗室與各區嚴格分開，人流、物流路徑分明，有污染排放的區域要設在實驗室的下風向，吸風口設在上風向，實驗室周圍不宜種植飛揚花粉、絨毛和落葉的植物。



疾控中心實驗室不同于其他醫療工程。其區別在于，不僅要求防止環境因素對實驗室的污染和實驗之間的交叉污染，同時還要防止實驗過程中所使用的生物危害和潛在生物危害不致向周圍環境釋放造成污染。



二、設計概念



1.設計理念



（1）確認實驗室內的物理控制對產品、環境和操作人員的保護作用；



（2）確定潔凈區、非潔凈區、污染區和半污染區，以及連帶輔助區的功能和用途；



（3）確定需要封閉或不需要封閉的操作區域；



（4）確定一次屏障、二次屏障的凈化控制方法；



（5）試驗和化驗要合理的分開；



（6）暖通空調、真空、壓縮空氣、供水系統、消毒要符合GMP要求；



（7）確定不同區域的氣流流向和流速；



（8）確定原材料、設備、產品和生物廢料的流向；



（9）滿足“三廢”排放標準；



（10）確定人員，特別是關鍵實驗操作人員的流向和控制；



（11）確定防止?jié)撛谖：ξ镔|(zhì)釋放的措施；



（12）突發性“故障”的緊急關閉和自救方案；



（13）防火、保衛設施；



（14）備用：電源、通訊、控制設施。



2.生物危害因素



生物危害的根源是病原微生物，其危害程度的大小取決于病原性微生物的種屬、形態、抗原、變異等特性以及人體的免疫防御功能。病原性微生物形成生物危害的致病作用，取決于病原性微生物的毒力、侵襲力、數量和侵入部位。



3.生物危害的污染途徑



病原性微生物對實驗工作者的感染，一般都是意外的吸入、吞咽以及創傷、接種或注射等途徑造成的。吞咽和皮膚接觸這兩種侵入方式均可在操作時當場察覺，能從操作步驟上注意防范。吸入途徑的感染，由于其數量較小，散發于實驗室的環境氣氛中，除非濃度過高，形成可見的類似霉菌孢子的云霧或成品飛揚的粉塵以外，一般往往難以察覺。這些數量較小的病原性微生物隨著氣溶膠進行傳播，據統計實驗過程80%的感染都起因于氣溶膠的危害造成。



氣溶膠是以膠體狀態懸浮在大氣中的液態或固體微粒，其直徑在0.01μm~200μm之間，一般約為1-5μm，是更適宜引起感染作用的尺寸，肉眼不能發現。氣溶膠的顆粒大小與其危害程度的關系至關密切，顆粒越細，在空氣中的懸浮時間越長，越容易穿透普通的過濾介質，越容易潛入呼吸系統的深部。



氣溶膠的幾種類型：



(1)滴核 溶液或懸浮液表面在操作時的振動等破壞性應力，則濺出液滴。微小的液滴經過大氣迅速蒸發，體積大為縮小，成為滴核。



如：用移液管連續稀釋，用平皿移種培養，對培養液強力振蕩，進行離心分離操作不慎而產生濺滴和發泡，或在實驗罐培養過程中通氣鼓泡，排氣夾帶液滴，取樣操作的液流噴射，液滴飛濺等。



(2)干粉 在某些常規操作散發的細微顆粒，在熱空氣對流循環下極易傳播。



如：打開菌種砂土管，撥動孢子菌落，粉碎凍干培養物，旋開盛有培養物的瓶蓋，拔出瓶塞等。



(3)浮塵 這類氣溶膠大都是已經被污染的粒屑，絨毛，皮膚屑，短纖維，灰燼，粉塵，塵團等。



4.常見的實驗操作的危險



液體操作、接種操作、瓊脂培養、深層培養、離心分離、注射操作、塞蓋操作，以及使用的器械、工具和器皿等。



三、設計方案



自上所述，疾控中心實驗室的建設是一個分工極細、專業極強、施工技術極高的生物醫療工程。設計中還要注意到：



（1）征求使用者和操作者的意見，確定工藝流程圖；



（2）按照四類病原體的特性和污染途徑，確定控制技術方案和 殺菌方案；



（3）根據氣溶膠特性和實驗操作的危險，制定出潔凈度、氣流流向、流速和壓差梯度參數；



（4）有實驗動物的實驗室自成一區，獨立傳遞，動物尸體要完全焚尸 后，才能傳出；



（5）確定所有的實驗設備、工具、箱柜、臺案數量和尺寸；



（6）確定實驗室的預警、關閉、自救和逃生方案；



1.人流和物流



(1) 人流：



初更室—氣閘更衣室—淋浴更衣室—緩沖室—進入實驗區。離開時進入凈身室（房間負壓），脫下身上所有的衣物，衣物放入雙門藥液浸泡柜（或其他方式消毒柜）內（雙門藥液浸泡柜的門設計成控制式的，不允許同時打開）；然后進入淋浴室淋浴；淋浴后進入記錄室，登記記錄自己的工作和身體污染情況，然后拿著身體狀況表進入體檢室，作污染和常規檢查或住室觀察，無問題進入氣閘更衣室換上自己的衣服下班。



（2）物流



物流：設計成單向性的，從專門的庫房（或暫存間）進入緩沖間，再進入實驗室。離開時必須通過雙門熱壓 鍋進入另一個緩沖間（雙門熱壓 柜的門設計成控制式的，不允許同時打開）。任何物料只要進入是實驗區，不能原路返回。



（3）三廢處理



a.廢液 廢液處理的方法是根據廢液的性質確定的處理方法的。一般采取的方法有：化學處理方法、物理處理方法、生物處理方法。



b.廢氣 廢氣處理可采用的方法有：加熱 方法、高效過濾器方法、混合 方法、火焰 方法等。



c.固體廢料 固體廢料的處理方法有：蒸汽 方法、氣體熏蒸方法、液體浸泡方法、輻射 方法、焚燒處理方法等。



2.建筑



主體結構采用土建方法，有抗8級以上地震能力，在溫度變化和振動情況下不產生裂紋和縫隙，建筑為單層和多層均可。更好是獨立的多層建筑，按工藝要求分層劃區，便于實驗和管理。



(1)墻板和頂板 室內裝修材料與潔凈廠房的裝修材料不一樣，彩鋼復合板不宜在疾控中心實驗室中使用；原因在于板與板之間的插接縫隙太大，雖然打膠密封，但在四季溫度變化中很快裂出縫隙。



參考方法：



a.裝修的墻板和頂板可采用機加工金屬板方法。四邊制成有密封墊的咬口槽，通過卡口槽密封，房間的陰仰角制成120度角的斜邊；他的特點在于卡口嚴密，螺栓緊固密封，無滲漏，不受溫度影響，不怕撞擊變形，強度大。缺點是裝配速度和機加工速度慢些。



b.裝修可分成兩部分，凈化區采用彩鋼復合板，污染區和半污染區采用方法一。



c.在土建過程中墻壁預埋下金屬構件，打不透眼孔，攻絲；頂棚與技術夾層采用鋼筋水泥澆注，預留下孔洞，埋下金屬構件；墻壁和頂棚表面涂膠粘貼不銹鋼板，板與板之間采用不銹鋼板壓條，注膠，用螺栓緊固密封；陰仰角采用圓弧R50金屬材料，特殊加工后，粘貼在墻角上。



d.在土建過程中的墻壁和頂棚上預埋下塑料構件，裝修時焊接塑料版，陰仰角用塑料板加工制作，防靜電可鑲嵌金屬條，地面作成防靜電地板或金屬地板。



e.其他材料，可選用表面光潔、平整、無縫隙、不起灰、耐腐蝕、耐沖擊、易清洗的材料。



(2)地面 地面應光滑、平整、不起灰、耐腐蝕、耐沖擊、不積聚靜電、易除塵清洗。



(3)根據病原性微生物的生物危害和致病特點，要合理匹配實驗室房間和凈化設施，每個實驗項目與凈化設施要自成系統，而且操作中的傳遞距離要更近，更好是在凈化設施內傳遞，這樣凈化設備可以制造成群組性的，傳遞停留處設有氣閘倉，而且每個實驗階段的凈化設備要獨立房間自成系統，房間之間用氣閘倉連接，防止環境污染。



不同的實驗項目，采取不同的潔凈技術手段。如放射性元素的實驗室凈化，就區別于其它的實驗室凈化。在制造凈化設備時，在結構上要安裝防射線穿透的材料，根據放射性元素的慣性和擴散原理，采用霧化離心技術，并且根據放射性元素的衰變期來決定排放控制方法和時間。在制造凈化設備時，可以安裝機械手和電視監控系統。



疾控中心實驗室要有高水平的自動化控制系統和安全報警系統，有的房間要設立平衡壓力的值班風機，要害房間要安裝緊急關閉系統和自救逃生系統，確保疾控中心實驗室的安全使用。



總之，我國的病原性微生物實驗室的建設，還在發展階段，我們要向外國學習先進的方法和經驗，少走彎路。并且按照病原性微生物實驗室的規律建設出中國的病原性微生物疾控中心實驗室來。



 分析儀器的發展將向?qū)崟r(shí)在線的分析檢測方向傾斜，產品的靈敏度和選擇性會進一步提高，同時更趨向微型化、智能化、網絡化、專用化。我國分析儀器行業的發展應該重點圍繞科研、生產、人類環境三大領域展開，以基礎工業和支柱產業的產品質量控制及環保、防病治病等領域需要的分析儀器和技術含量高的中檔產品為主，重點開發開發高靈敏度檢測器、樣品預處理裝置和高效快速專用分析儀器，生命科學分離分析儀器，工業在線分析儀器，擁有自主知識產權的及微型化分析儀器和專用軟件等。
