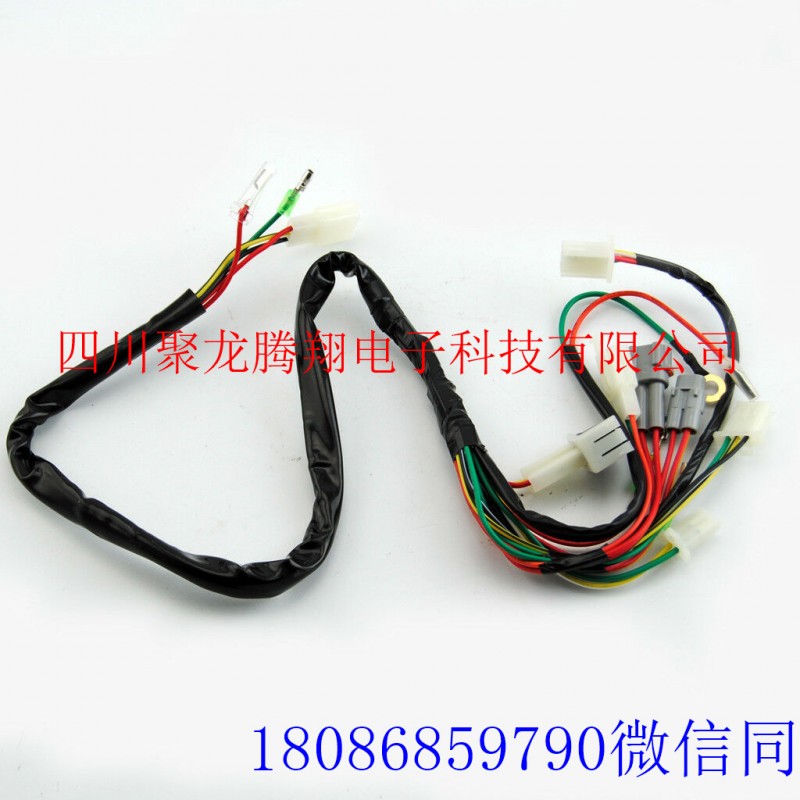

汽車電線束在整車中的作用是將電氣系統的電源信號或數據信號進行傳遞或交換，實現電氣系統的功能及要求。它是汽車電路的網絡主體，沒有線束也就不存在汽車電路。汽車電線束的設計流程和制造流程較為復雜，要求線束工程師細心細致，不能有半點馬虎。如若線束設計得不好，不能將各部分功能有機結合，則有可能使線束成為汽車故障的多發環節。下面，筆者簡要談下汽車線束設計與制造的具體流程。
一，首先由電氣布置工程師提供整車電氣系統的功能，電氣負荷及相關的特殊要求。電器件的狀態、安裝位置、線束與電器件對接的形式。
二，根據電氣布置工程師提供的電氣功能及要求，就可以繪制整車電氣原理圖及線路圖。
三，根據電氣原理圈對每個電氣子系統及回路進行能源分配，其中包括電源的搭鐵線，以及接地點的分配。

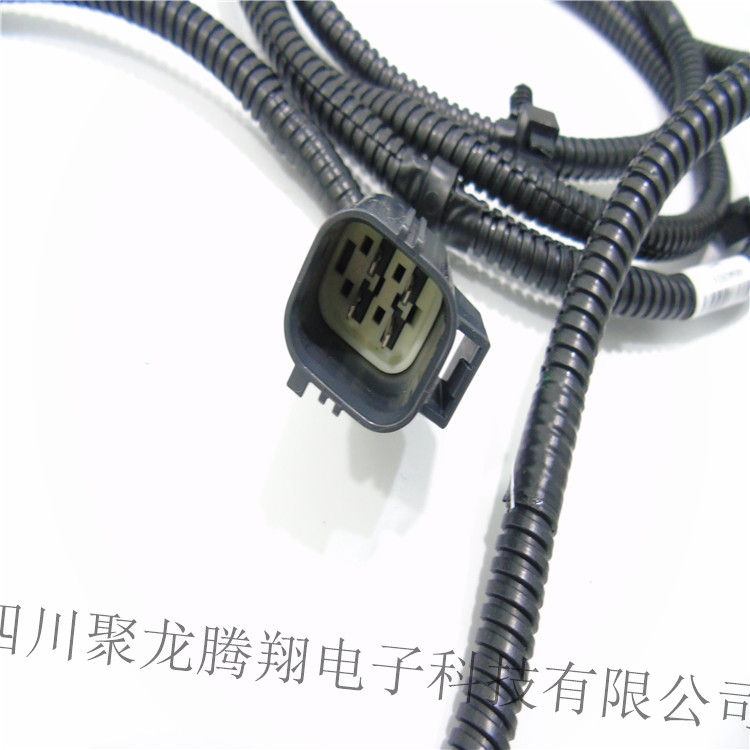

四，根據各子系統電氣件的分布情況，確定線束的布線形式，每根線束連接的電器件及在汽車上的走向；確定線束的外保護形式及過孔的保護；根據電氣負荷確定熔斷器或斷路器；再根據熔斷器或斷路器的量確定導線的線徑；根據電器件的功能，依據相關標準確定導線的線色；根據電器件本身的接插件確定線束上與其對接的端子和護套的型號。
五，繪制二維線束圖和三維線束布置圖。
六，根據經核準的三維線束布置圖，校核二維線束圖，二維線束圖準確無誤方可發圖，經認可后，可按照線束圖試制、生產。
以上6大流程敘述得過于籠統，汽車電線束設計的具體過程中，會遇到很多這樣那樣的問題，都需要線束設計師沉著靜心的進行分析，保證線束設計的合理性與可靠性，確保整車電路設計的順利進行。
