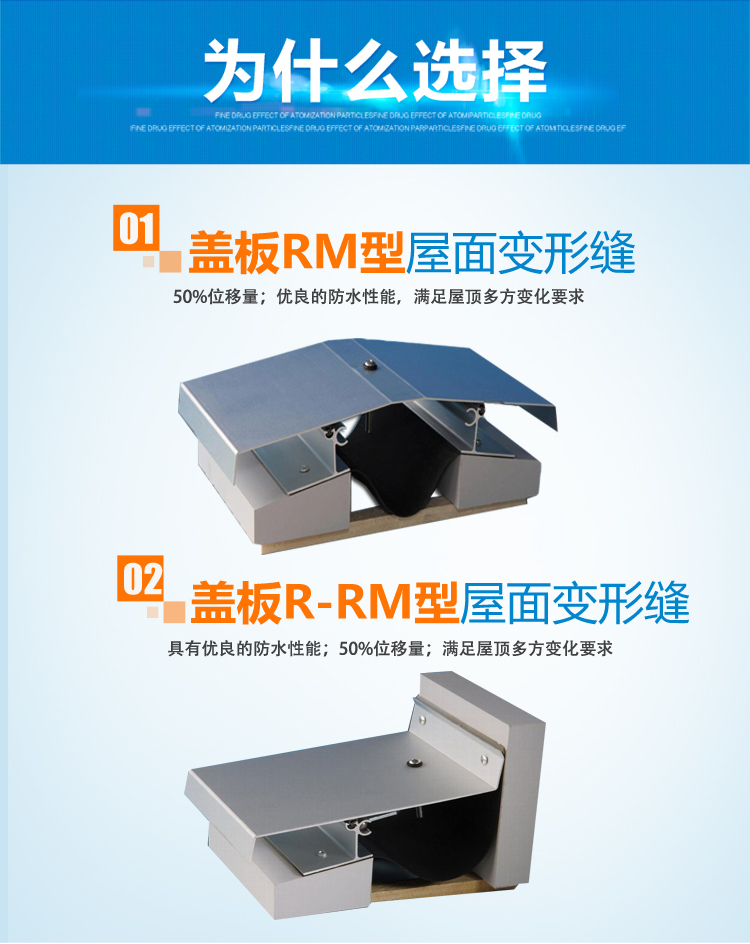

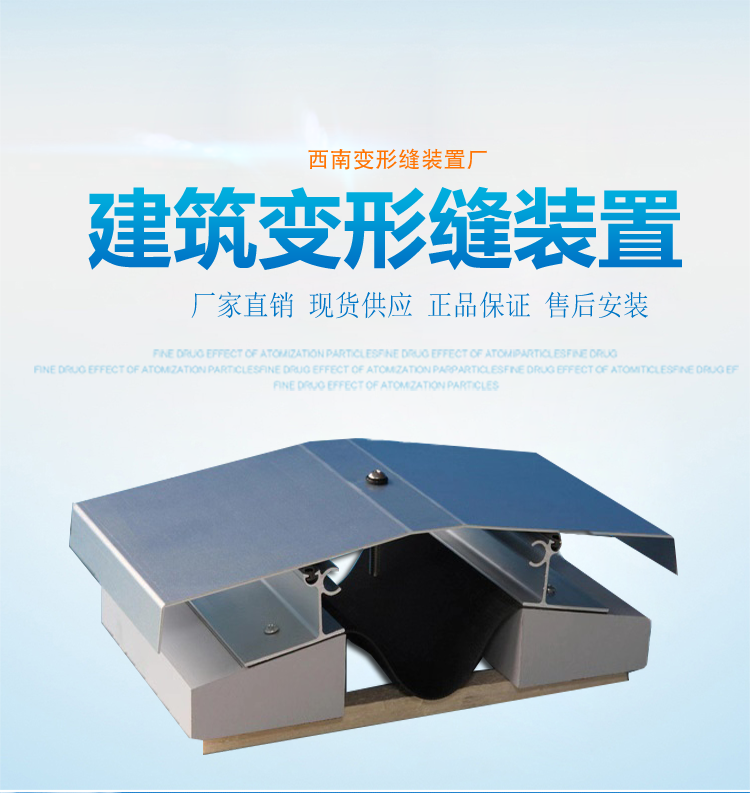

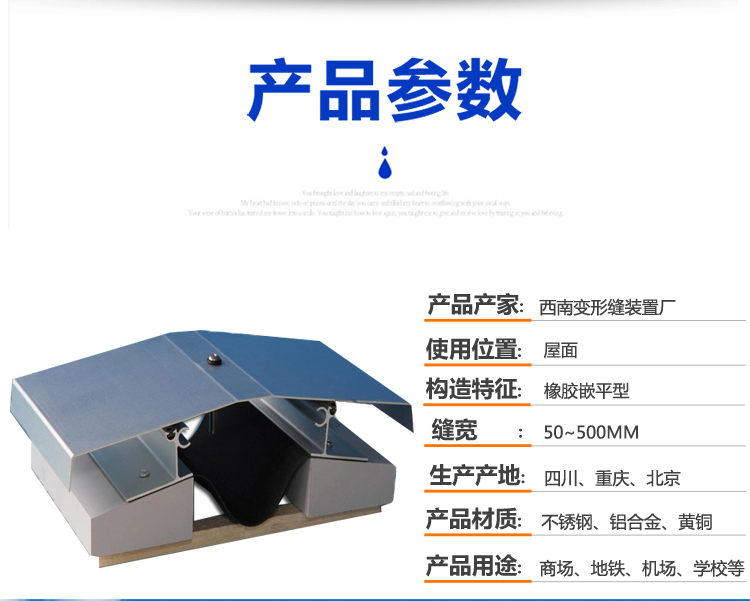

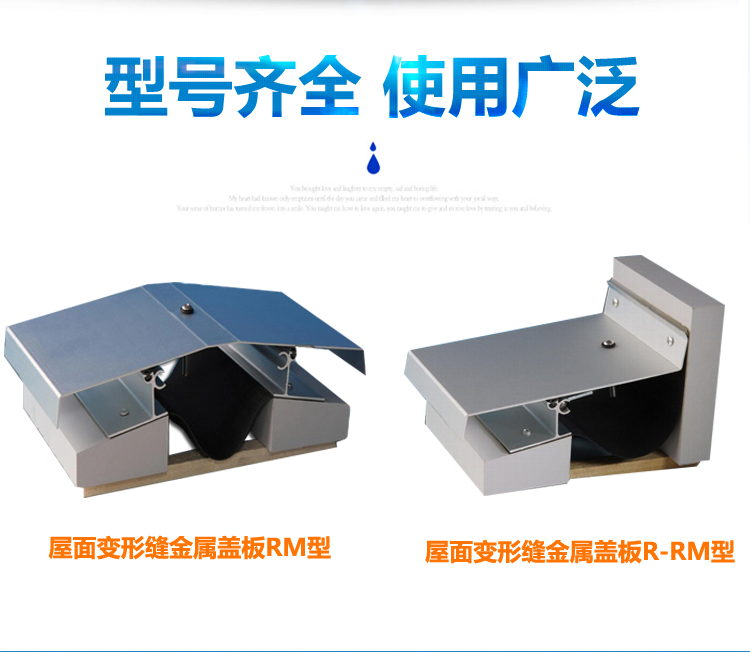

新型屋頂材料蓋板說明：
1：鋁合金型材基座：
以確認ASTM B221，合金6063 - t5或6063 - t6的性能。型材應包含一個連續(xù)的圓空腔，以接收地震中心點的球形末端，允許多向旋轉(zhuǎn)運動。
小連接法蘭厚度:。080英寸
2：鋁合金蓋板：
提供小1 / 8厚板，材料符合ASTM B209，合金5005 - span4“保證陽極化”。擠壓邊緣輪廓應符合ASTM B221，合金6063 - t5。
鋁板“WFI”-材料為符合ASTM B209，合金5005 - span4的鋁。厚度應由制造商推薦，以滿足項目要求。蓋板材料厚度一般為。080英寸。按照制造商的建議，增加開幕法和項目要求的厚度
3：伸縮縫中心滑桿：
顯示圓形的球形末端，在相應的鋁型材擠壓腔內(nèi)鎖定和滑動，以允許自由的運動和彎曲，包括垂直位移。鋼筋應采用具有球形末端的耐腐蝕尼龍組件來塑造或制造。
