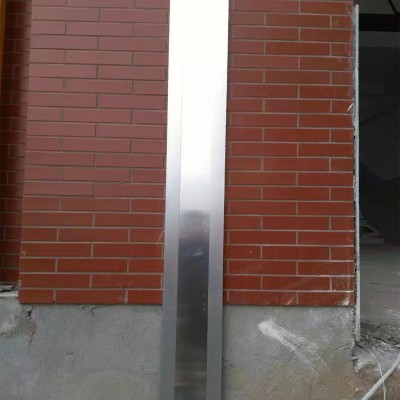

基座采用咬合設計，由鋁合金中心板完成對建筑物伸縮，沉降，抗震等功能要求，安裝方便，性?xún)r(jià)比高?？蓪?shí)用于建筑內墻，頂棚，及外墻等位置。注，外墻必須配置止水帶。

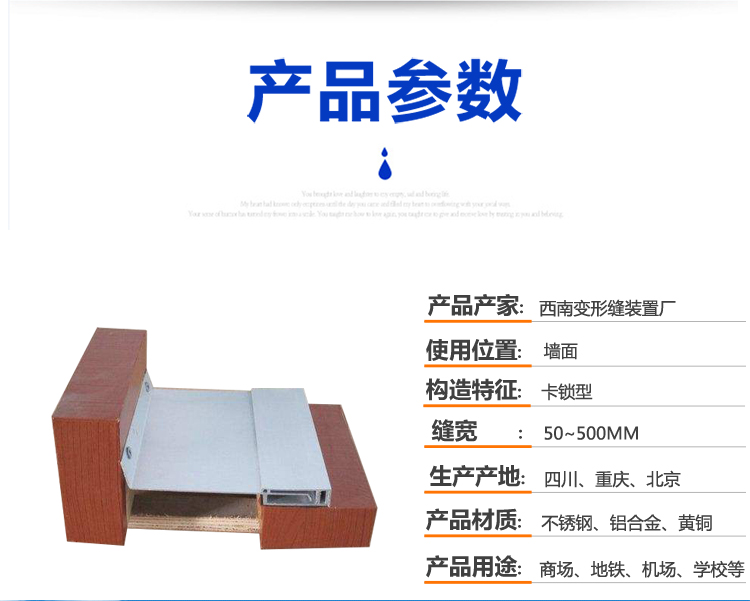

產品技術數據：
（6063-T5，T6，T52）（6061-T5，T6，T51）（6105-T5，T6）（6005-T5）（6005A-T5，T61），ASTM B221 板材--6061-T6,3003-H14,5005-span4，ASTM B209
為了便于廣闊修建師在規劃時選用變形縫設備，中國修建規范規劃研究院已于2004年1月出版發行了《變形縫修建構造》(04CJ01-1-3)國家修建規范規劃參閱圖集。各省、市、區域也連續出版發行了修建規范規劃圖籍?？ㄦi型變形縫裝置

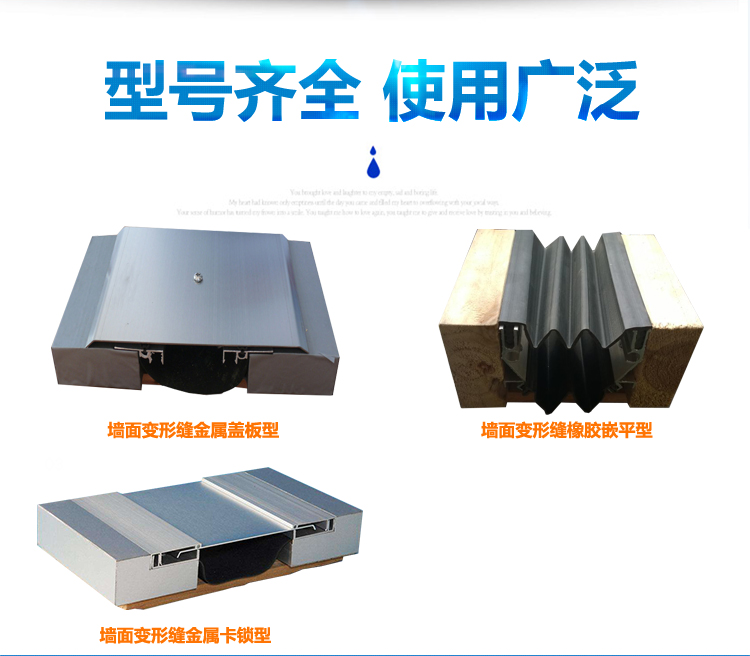

為了全部的了解變形縫設備，現把構成、類別和運用狀況做如下簡略介紹: 變形縫設備是由鋁合金型材、鋁合金板(或不銹鋼板、銅板)、中控滑桿、橡膠嵌條及各種專用膠條等構成的。其間橡膠制品請求具有優良的抗疲勞、耐低溫、抗壓縮變形、抗紫外線和防水等性能。
烏魯木齊變形縫性能數據：
型 聯合寬度 特小的開放 特大限度的開放 暴露的表面“A” 暴露的表面“B” 阻止寬度 阻擋高度
AFW-100X 1.00“（25mm） 0.25“（6mm） 1.88英寸（48毫米） 5.00“（127mm） N / A 2.00“（51mm） 0.63英寸（16毫米）
AFW-200X 2.00“（51mm） 0.38英寸（10毫米） 3.50英寸（89毫米） 7.75英寸（197毫米） N / A 2.88英寸（73毫米） 0.63英寸（16毫米）
AFW-300X 3.00“（76mm） 0.00“（0mm） 6.25英寸（159毫米） 10.75英寸（273毫米） N / A 3.88“（99mm） 0.63英寸（16毫米）
AFW-400X 4.00英寸（102毫米） 1.00“（25mm） 7.25英寸（184毫米） 11.75英寸（298毫米） N / A 3.88“（99mm） 0.63英寸（16毫米）

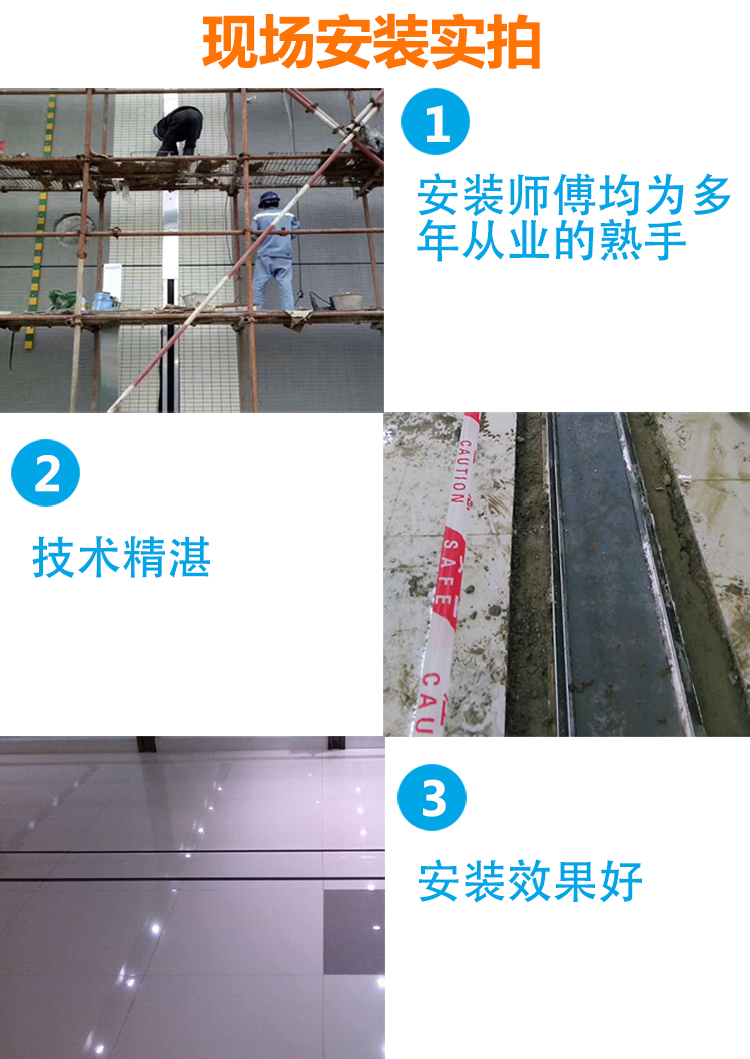

卡鎖型變形縫安裝說明：
注意：在開始安裝之前，請確認結構間隙和堵塞尺寸（如果有凹槽安裝）與提交的數據一致。如果這是一個防火的裝配，防火屏障必須安裝在建筑連接系統之前。具體系統安裝請參閱防火說明。
1.將建筑連接系統安裝在一個平面上，確保鋁蓋的頂部與5/8“干墻”的完工地板高度對齊。可能需要墊片頂部的框架。
2.將鋁件切割到所需的長度。
3.將柔軟的乙烯基墊片滑入鋁蓋.
4.將鋁制框架放置在與干墻相鄰的框架結構缺口兩側.鋁框不應延伸到結構間隙的邊緣。對齊鉛錘。注意：請參閱系統的具體細節，為框架間距墻到角落系統。
5.用50mmx3.5mm標稱直徑自鉆金屬螺釘，S-DD01-3.5（Hilti）將框架固定到基板上.
6。安裝5/8“與框架相鄰的干墻。
7。按要求用無溶劑清潔劑清潔暴露的表面.
