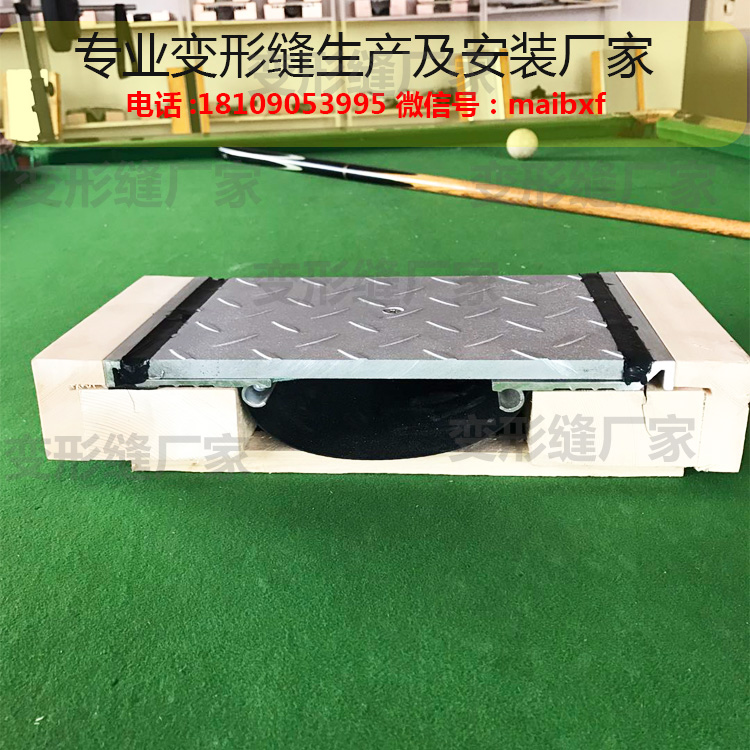

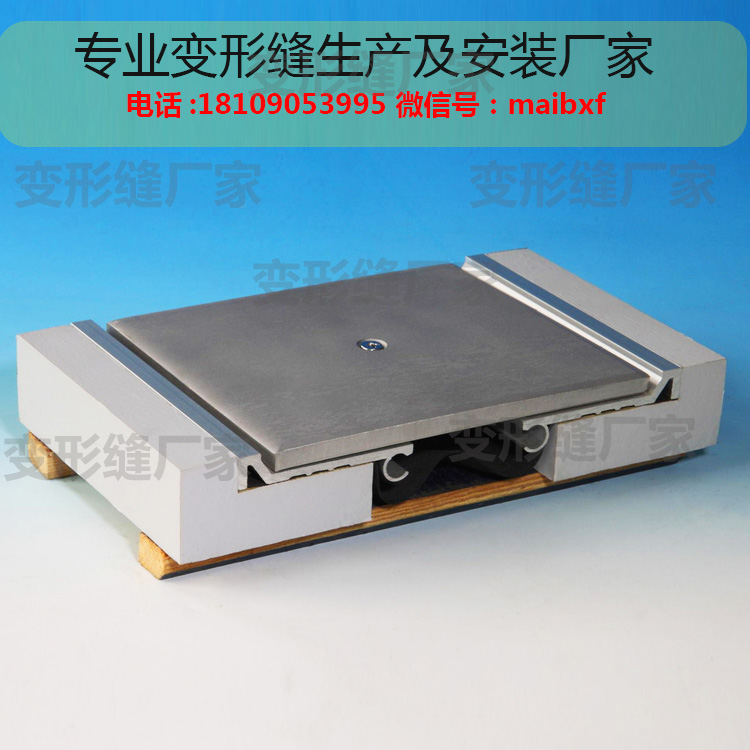

增加蓋板厚度，提高承載能力，采用滑桿確保變形縫裝置變位時仍能保持中心及原有位置。
特點：
1.面板可選用鋁合金、不銹鋼；
2.蓋板自定中心，結合平整
3.FSM，F(xiàn)HM 型號通?？蓾M足1T，2T車輛通行；
4.FAM，F(xiàn)DM 型號通?？蓾M足3T，5T車輛通行。
發貨清單：
1】鋁合金面板；
3】塑料膨脹釘；
4】止水帶；
5】阻火帶（根據工地現場要求選擇）；
安裝步驟：
1】在安裝之前應認真檢驗槽口是否符合產品要求，多余部分應鑿去，缺損部分應修補，過深過寬部 分需植筋加固，確保槽口的平直度和堅固性。
2】樓地面變形縫裝置應滿足本圖集構造詳圖的要求，如不能滿足應做凹槽或基臺，并與鋼筋混凝土主體結構用膨脹螺栓固定。使用M6的膨脹螺栓埋入結構***小深度為40mm，使用M8的膨脹螺栓埋入結構***小深度為50mm
3】安裝時以變形縫中心為基點，根據所選型號，按圖集要求向兩側放樣，定出固定鋁合金基座的位置。用同樣的方法確定膨脹螺栓的位置，間距符合安裝圖紙要求。
4】按設計要求安裝阻火帶（選配）
5】在縫隙兩側基層及止水帶兩邊專用基層膠粘劑涂刷，將止水帶平整鋪貼在混凝土基層上并用相應工具壓實。止水帶固定后兩側與混凝土結合部位不得有氣泡或開口現象。
6】將鋁合金基座放入槽口，調整好設計標高，使縱坡，橫坡與裝飾面保持一致，用膨脹螺栓固定鋁合金基座。
7】將滑桿按設計間距布置，初步固定
8】蓋上面板，用螺栓固定。安裝完畢后，變形裝置表面蓋板應與地坪縱坡、橫坡保持一致。
9】根據需要嵌入橡膠條、大理石或其他材料。
10】個別接縫處應注入墻縫膠并刮平。
11】屋頂縫應特別注意接縫處理。特殊節點及配件由廠家專門加工。
12】做好成品保護工作。
