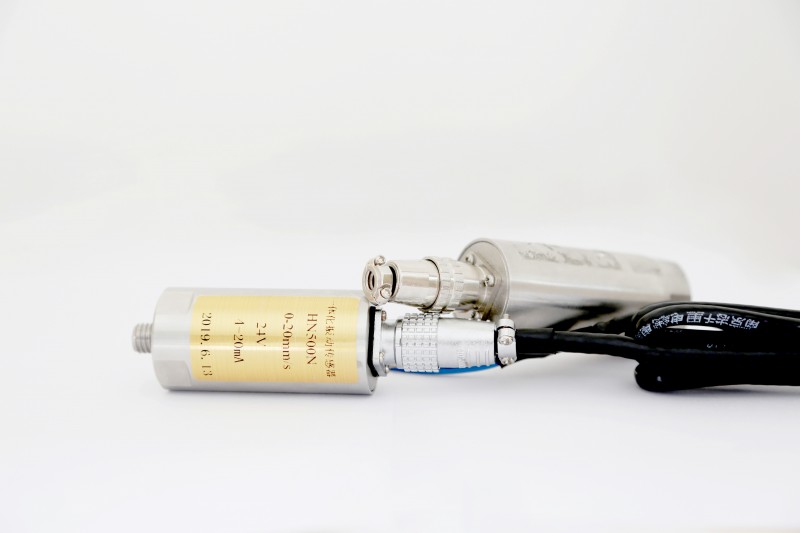

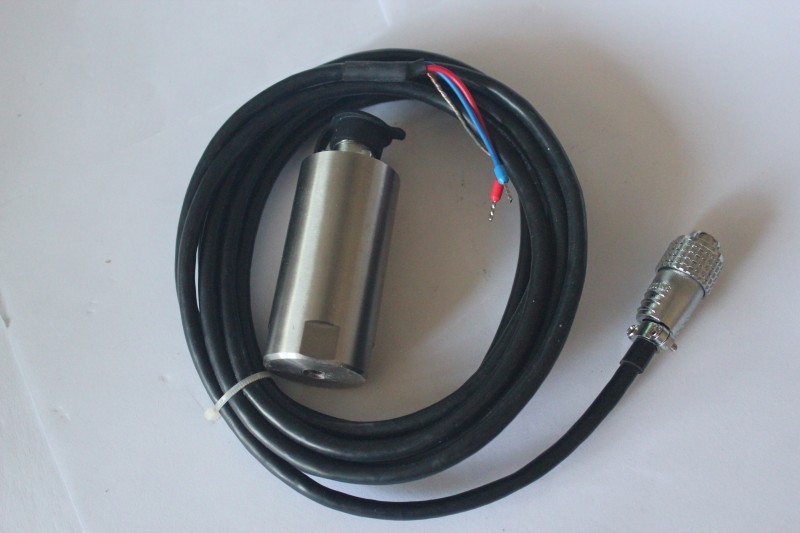

點擊圖片查看原圖
ST-2FB型防爆振動速度傳感器主要用于機械振動測量，它是利用磁感應原理將振動速度量轉換成電壓量輸出。由滾動支撐的轉子，其振動會足夠大的傳到軸承座上，安裝在座上或者很靠近外殼上的傳感器，由內部運動線圈切割磁力線而輸出電壓，提供信號輸送給檢測儀表，用來對機械故障進行預測和報警。
防爆要點
在進行防爆振動速度傳感器結構設計時充分考慮了當爆炸性混合物侵入其內部，因某種原因發生爆炸時，不致引起傳感器外部爆炸性物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制外殼表面溫度等關鍵條件著手，確保隔爆性能。
防爆振動速度傳感器的外接地是確保其安全運行的重要措施，傳感器與被測量物體通過不銹鋼安裝螺釘牢固連接，可靠接地。
工作原理
此防爆振動速度傳感器是屬于慣性式傳感器，是利用磁電感應原理把振動信號變換成電信號。它主要由磁路系統、慣性質量、彈簧阻尼等部分組成。在傳感器中剛性地固定有磁鐵，慣性質量（線圈組件）用彈簧元件懸掛于上。工作時，將傳感器安裝在機器上，在機器振動時，在傳感器工作頻率范圍內，線圈與磁鐵相對運動、切割磁力線，在線圈內產生感應電壓，該電壓值正比于振動速度值。與二次儀表相配接，即可顯示振動速度或位移量的大小。
技術指標
◆ 防爆標志：Exd II CT6
◆ 防護等級：IP54
◆ 靈敏度：20mv/mm/s±5%
◆ 頻率響應：5～300Hz±8%
◆ 固有頻率：約12Hz
◆ 振幅極限：2mm（峰-峰值）
◆ 大加速度：10g
◆ 安裝方式：垂直或水平
◆ 溫度范圍：-30℃～120℃
◆ 相對濕度：至95%不冷凝，且周圍無強電磁場干擾
◆ 外形尺寸：φ35×58mm
◆ 安裝方式：在軸承座上適當位置開個M10×1.5，深10mm的孔，用雙頭螺釘固定
◆ 重量：約250g
