1.磁電式轉速傳感器是針對測速齒輪而設計的發電型傳感器（無源），測速齒輪旋轉引起的磁隙變化，在探頭線圈中產生感應電勢來達到測速目的。
2.轉速傳感器適用于各種導磁材料如：如齒輪、葉輪、帶孔（或槽、螺釘）圓盤的轉速及線速度。具有體積小、壽命長，無需電源，輸出信號大，抗干擾能力強，可在煙霧、油氣、水霧等惡劣環境中使用。
技術參數及性能
●輸出波形：
漸開線齒輪——近似正弦波
齒輪略有偏心——調幅正弦波；
孔板——近似方波
● 輸出信號幅值：>200mV
測試條件：發訊齒輪數為60，材料為電工鋼，模數為2，轉速為50r/min，傳感器端面距齒頂0.6mm，信號幅值大小，與轉速成正比，與端面和齒頂間隙的大小成反比。
● 工作溫度：常規 -50～+120℃
高溫 -50～+200℃
● 頻率響應：〉30Hz
● 防護等級：IP67
● 抗振動沖擊：20g
● 絕緣強度：1000V 1min（內部與外殼）
● 外殼材料：不銹鋼（可定制）
● 重 量：120克
● 螺紋規格：M16*1或M8*1（可定制）
● 長 度：80mm或160mm（可定制）

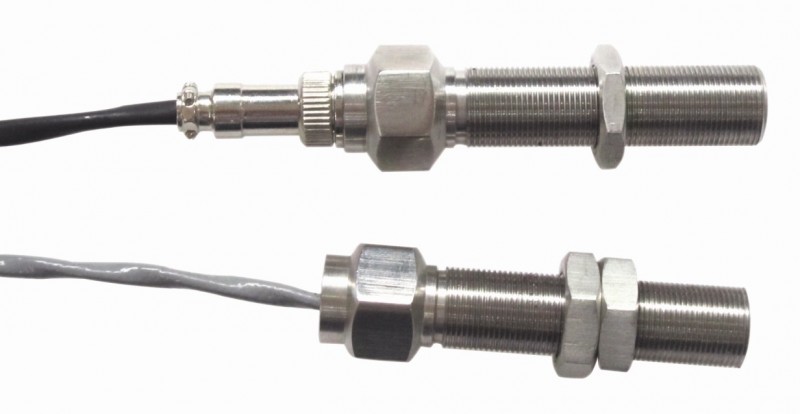

● 引線方式：直接引線

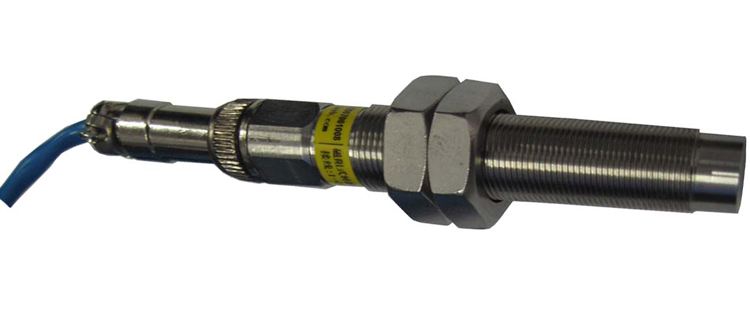

航空插頭
安裝示意圖
選型指南
