簡介
采用以微處理控制技術完成的智能化程度和可靠性極高的多用途振動保護表，監測旋轉機械轉子的徑向振動，可測量軸振動、擺度、偏心等。對由于轉子的不平衡、不對中、機件松動等引起的振動增大可提前預知、報警、提供機組保護。振動檢測儀適用各種旋轉機械，如汽輪機、水輪機、風機、壓縮機、電機、泵等.可以通過面板上的按鍵以及數碼管實現所有監測參數的設置和操作。振動檢測儀是雙通道振動保護表，一臺振動檢測儀能夠同時測量兩路振動信號，這樣用一臺表就可以同時測量軸的X方向和Y方向的振動。

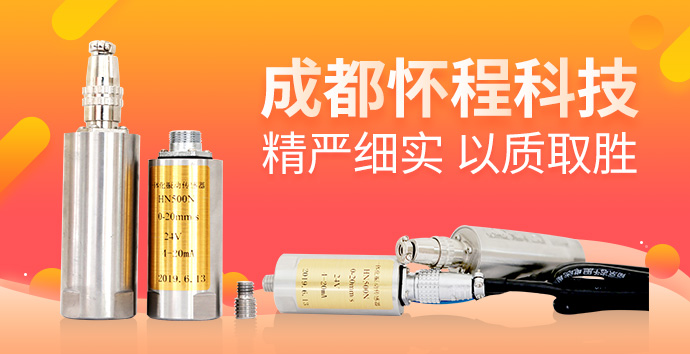

振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）的傳感器。它由滾動軸承支承的轉子，其振動會足夠大的傳到軸承座上，安裝在軸承座上或者很靠近軸承外殼上的速度傳感器，由運動線圈切割磁力線而輸出電壓，提供信號輸送給變送器或監測儀表，用來對機械故障進行預測和報警。傳感器具有工作時不需要供給電源、安裝方便，耐高溫等特點。
2. 7接線方式：二線制
2．7zui大加速度：10g
2．8測量方向：垂直或水平
2．9 使用環境：溫 度 -40℃～60℃ 相對濕度 ≤90%
2．10 外形尺寸：φ45×75mm
2．11 安裝螺紋：M10×1.5×10mm（深度）
2．12 重 量： 約350g
3．1 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部M10×1.5×10螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。
3．2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。
3．3 接線說明：棕色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。
