1.分體式電渦流位移傳感器采用多項領先科技，按美國軍用標準設計生產；線圈zui佳溫度穩定性參數匹配技術，新型PPS工程塑料，二次注塑工藝，保證良好的探頭密封性、尺寸穩定性和互換性、-40°C~+175°C正常工作；zui新電子技術，前置器采用功耗低于12mA，深度負反饋穩定諧振回路技術，穩定性達到0.05%/°C,0.02%/年，電路容錯設計，保證任意接線錯誤不會損壞；殼體采用壓鑄工藝、高頻插座內凹、接線端子鑲嵌保護、工程塑料隔離絕緣，堅固、安全、方便；先進相頻性測試和控制方法，動態特性處于國際領先水平。
2.按美國軍用規范設計生產，前置器可在-50～+105℃環境下長期連續工作,前置器電路采用容錯設計，保證任意接線錯誤不會損壞,前置器采用zui新電子技術，功耗低于12mA。
概述

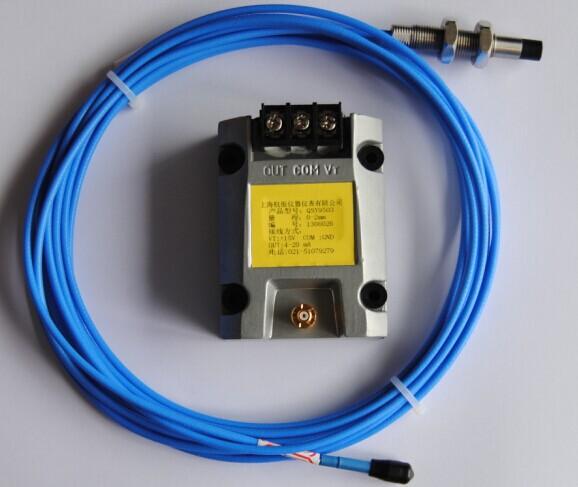

分體式電渦流位移傳感器是一種能將機械位移、振動幅度或轉速轉換成電信號輸出的測量裝置，它由傳感頭、前置器、延伸電纜及被測導體組成，是一種非接觸式測量位移、振幅和轉速的理想傳感器。本產品主要由探頭、延伸電纜、前置器三部分組成，其中探頭尺寸以及樣式可根據用戶需求而定做；延伸電纜有5米系統和9米系統，同時可配不銹鋼鎧裝，以保護電纜；前置器可選擇不同的信號輸出。
技術參數及性能
●測量參數：
| 探頭直徑 | 線性量程 | 非線性誤差 | zui小被測面 |
| φ5 | 1（可擴展到2） | ≤±1% | φ15 |
| φ8 | 2（可擴展到4） | ≤±1% | φ25 |
| φ11 | 4（可擴展到8） | ≤±1% | φ35 |
| φ18 | 8（可擴展到12） | ≤±1% | φ45 |
| φ25 | 12（可擴展到22） | ≤±1.5% | φ50 |
| φ50 | 25（可擴展到30 | ≤±2% | φ100 |
●工作溫度：-25～+85℃，溫漂0.05%/℃。
●防護等級：IP68。
●輸出形式：三線制電壓或電流輸出。
●頻響：0～10kHz，幅頻特性0～1kHz衰減小于1％，10kHz衰減小于5％；相頻特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
●電壓輸出形式傳感器供電電源：
（1）+12dc～+30Vdc供電，輸出范圍0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含輸出電流)；
（2）-18Vdc～-24Vdc供電，輸出范圍-2～-18V，功耗≤12mA(不含輸出電流)；
（3）±12Vdc～±15Vdc供電，輸出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含輸出電流)。電流輸出形式傳感器供電電源：+18Vdc～ +30Vdc供電, 4～20mA電流輸出, 功耗≤12mA(不含輸出電流)。
●紋波（測量間隙恒定時zui大輸出噪聲峰峰值）：電壓輸出形式的傳感器輸出紋波不大于20mV；電流輸出形式的傳感器輸出紋波不大于30uA。
●負載能力：電壓輸出形式的傳感器輸出阻抗不大于51Ω，zui大驅動信號電纜長度300m；4～20mA電流輸出形式的傳感器zu大負載電阻不大于750Ω，帶zui大負載電阻時輸出變化-1%。
●被測體為為圓軸且其軸心線與探頭軸心線正交時，要求被測體直徑大于探頭直徑3倍以上，否則傳感器靈敏度會降低。
●被測體厚度影響傳感器靈敏度。鋼等導磁性好的金屬材料要求其厚度大于0.1mm，鋁等導磁性好的金屬材料要求其厚度大于0.6mm。
●被測體材料為45#鋼，否則會有誤差。
●被測面應光潔、不應有洞眼、刻痕等，轉速、鑒相測量可在被測面裝凸臺或開凹槽，位移測量一般要求被測面表面粗糙程度不超過0.8～1.6um, 軸振動測量一般要求被測面表面粗糙程度不超過0.4～0.8um。
●訂貨時用戶必須注名被測體材料、形面、尺寸等。如用戶沒有在合同中約定，出廠校驗時均將45#鋼作被測體材料，被測體平面直徑尺寸以大于3倍探頭直徑進行校準（如下表）
典型應用示意圖
安裝方式
●標準安裝
●反向安裝
●電纜側出
●前置器安裝
1、底板安裝，51mm×51mm，采用四個M4×12 GB29-76螺栓安裝；
2、導軌安裝，可以方便地安裝在標準35mm導軌上。
●前置器與探頭電纜連接
采用SpringLoc端子，有自動緊固的功能，不需要安裝工具即可接線，由于不需要螺栓固定，不會發生松動。
