為了使您能更好的了解儀器性能和正確使用本振動臺,請注意以下幾項內容:
1. 使用前必須仔細閱讀本說明書。
2. 為防止振動臺振動過大,損壞振動臺,在接通電源前,必須將“增益調節”旋鈕按逆時針方向調到zui小。
3. 在做校驗時,一定要使振動臺安放平穩。
4. 在校驗傳感器過程中,在改變振動頻率前,一定要先將“增益調節”旋鈕按逆時針方向調到zui小。
5. 在校驗振動速度傳感器時,一定要注意傳感器的安裝使用方向,將振動臺放置方向同傳感器安裝方向相一致,否則校驗錯誤。
6. 在校驗過程中裝拆傳感器時關掉電源。
7. 在使用過程中,如遇到任何技術問題,請速與我們聯系。

一.概述:

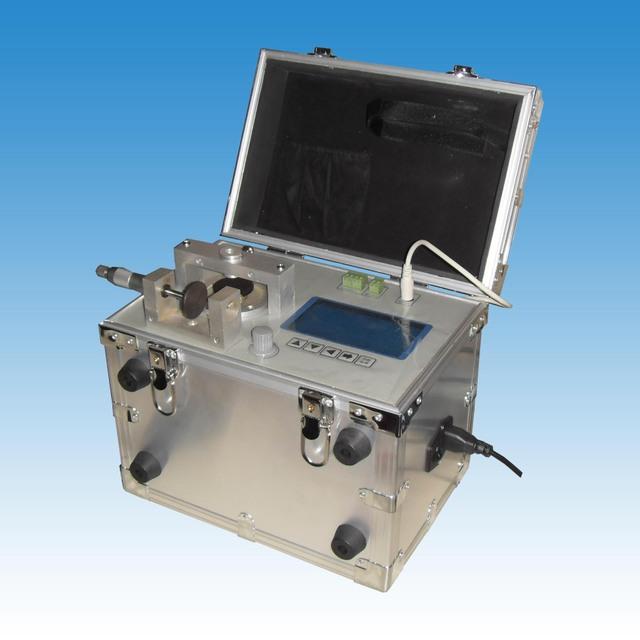

VRS5000型便攜式振動校驗臺是目前國內性能zui好的振動傳感器、振動監測保護儀的校驗工具。
它可校準各種類型的振動傳感器，如壓電式加速度計、磁電式振動速度傳感器、電渦流式振動位移傳感器。在工業現場還可以對由以上傳感器組成的各種振動監測保護系統及報警值設置進行校驗。
VRS5000型便攜式振動校驗臺是由單片機信號源、功率放大器、懸浮振動系統、標準傳感器、單片機測量與顯示系統組成，可用于工業現場或?qū)嶒?yàn)室。
振動標準值直接顯示在面板上，可選擇位移、速度、加速度。振動臺可垂直，水平兩個方向使用。便于垂直型或水平型振動速度傳感器的校準。
本振動臺的特點是推力大，標定國內zui大重量的傳感器位移振幅可以達到 600um以上。

① 振動幅值顯示窗
顯示振動臺的振動幅值。

② 功能選擇旋鈕
可選擇測量振動的加速度、速度、位移。

③ “增益調節”旋鈕
可改變振動值的大小 (注：通電前將此旋鈕按逆時針調到zui小)。

④ 電渦流傳感器支架固定螺孔 (內藏有微調電位器旋鈕, 不可隨意調節 )
在動態校準電渦流位移傳感器時用 M5 長螺栓將渦流傳感器支架固定在臺面上。

⑤ -24V電源輸出
為前置器供電 ,Q9插座。

⑥ 頻率調節按鍵組
a． 頻率增加鍵 按動增加鍵頻率增加一次。
b． 頻率步進轉換鍵。 (開機時默認為步幅為1Hz) 。
c． 頻率減小鍵 按動減小鍵頻率減小一次。
當進行頻率調節時，按動步進轉換鍵，可使頻率增加鍵 (或減小鍵)變化步幅為1Hz或10Hz。

⑦ 傳感器安裝臺面
安裝被校準的傳感器。

⑧ 電源開關
振動臺電源開關。

二.技術指標：

可調振動頻率范圍： 20Hz～200Hz
頻率精度：±0.05Hz
幅值顯示精度： 加速度：3%
速度： 3%
位移： 3%
zui大 位移：2mm ( ± 1mm )
zui大 速度 ： 200mm/s
zui大加速度 ： 200mm/s 2 (20g)
zui大負荷量：1000g
外形尺寸： 29(長)×20(寬)×29(高)cm
重量：約9kg
環境溫度：10 。 C～50 。 C
環境濕度：95%

三．使用方法及安裝:
1) 打開機箱上蓋，并確認交流電源為220V50Hz。連接好電源線。
2) 將“增益調節”旋鈕逆時針調到zui小位置，以確保懸浮振動系統無信號輸入。
3) 選擇所帶的配件將被校驗的傳感器固定在臺面上。
4) 打開電源開關，按動頻率調節按鈕設置頻率為所需值。慢慢順時針旋轉“增益調節”旋鈕，使振動系統產生振動，此時振動的標準值由數字顯示部分讀出。
五．注意事項及約定:
1) 便攜式振動校驗臺在通電使用前應將增益調節電位器逆時針調到zui小的位置。
2) 功能選擇開關置于需要的位置。
3) 認清輸入的交流電壓為220V50Hz無誤后方可接入。
4) 被校的傳感器用所帶的附件與振動系統臺面連接好，通電，按動頻率調節按鈕設置頻率為所需值，即可進行校準測量。
約定： M5 螺 釘——與壓電式加速度傳感器配用
M5/M8螺 釘——與磁電式速度傳感器配用
M5/M10×1.5螺釘——與磁電式速度傳感器配用
其它為電渦流傳感器使用
5) 便攜式振動校驗臺測量參數定義如下
加速度(m/s2) 峰值(P)
速度(mm/s) 有效值(RMS)
位移 峰峰值(P-P)
6) 其它儀器的使用請參閱所使用儀器的說明書。
在您使用VRS5000型便攜式振動校驗臺的過程時，如有什么問題請及時與我們聯系。

六．振動臺檢定:
該振動校驗臺執行國家標準：JJG298-95中頻標準振動臺（比較法）
國家標準規定振動臺檢定周期為一年。也可視使用情況適當縮短。
檢定送各省市國家計量單位或電力科學研究院。
在送檢標定時，在加速度檔標定中，如出現較大誤差時(大于3%時)可通過調節臺面上的渦流傳感器安裝支架M5螺孔內的電位器旋鈕來減小誤差。注：只能在標定時進行調節，不可隨意調節。
