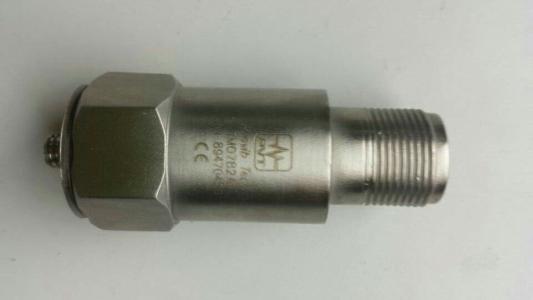

點擊圖片查看原圖
加速度傳感器可以說是目前zui為成熟的一種微機電系統產品，它分為：壓電式加速度傳感器、壓阻式加速度傳感器以及電容式加速度傳感器。無線振動傳感器基于無線技術的機器狀態監測，具有振動測量及溫度測量功能，操作簡單，自動指示狀態報警。應用于工業設備狀態管理及監測控制系統；適合現場設備運行和維護人員監測設備狀態，及時發現問題，保證設備正?？煽窟\(yùn)行。
壓電式加速度傳感器
加速度傳感器又叫重力感應器，三軸加速度傳感器為三向輸出，可獲取 X、
Y、z三軸的加速度數值。無線振動傳感器基于無線技術的機器狀態監測，具有振動測量及溫度測量功能，操作簡單，自動指示狀態報警。應用于工業設備狀態管理及監測控制系統；適合現場設備運行和維護人員監測設備狀態，及時發現問題，保證設備正?？煽窟\(yùn)行。公司研制的加速度傳感器三軸加速度傳感器以及速度傳感器，此系列加速度傳感器屬于壓電式加速度傳感器，它們是基于壓電晶體的壓電效應工作的。具有壓電效應的晶體稱為壓電晶體，常用的壓電晶體有石英、壓電陶瓷(原料:非金屬礦物)等。當壓電晶體在一定方向上受力變形時，其內部會產生極化現象，同時在它的兩個表面上產生符號相反的電荷(electric ；當外力去除后，又重新恢復到不帶電狀態，這種現象稱為 ;壓電效應 ;。壓電式加速度傳感器多用于檢測傾斜、墜落、運動、振動和沖擊等力的變化。對那些需要實現快速響應、高靈敏度、低電流消耗低電壓運行并支持待機模式的客戶來說，本公司的加速度傳感器是zui為理想的選擇。
主要技術指標：
|
軸向靈敏度 |
～10mv/ g |
|
測量范圍（峰值） |
5,00g |
|
大橫向靈敏度 |
≤5 ％ |
|
頻率響應（見頻響曲線0.5db） |
1～ 8,000 hz |
|
安裝諧振頻率 |
40,000 hz |
|
溫度響應 |
見溫度曲線 |
|
極性（加速度方向從底部到傳感器） |
正向 |
|
工作溫度范圍 |
-40～+120 ℃ |
|
沖擊極限 |
3,000g |
|
工作電壓（恒流源） |
+12～+28 v（dc） |
|
工作電流 |
+2～+10 ma（典型4 ma ） |
|
大輸出信號（峰值） |
≤6v |
|
噪聲（1～20khz） |
＜0.5 mg |
|
基座應變 |
0.2mg/με |
|
磁靈敏度 |
1.5g/t |
|
瞬態溫度 |
10mg/℃ |
|
輸出阻抗 |
＜100 ω |
|
直流偏置電壓 |
7±1 v |
|
重量 |
11g |
|
殼體材料 |
不銹鋼 |
|
安裝 |
m5 |
|
敏感材料 |
pzt-5 |
|
結構設計 |
剪切 |
|
輸出方式 |
l5 |
|
配套件 |
|
|
傳感器合格證 |
標定參數、頻響曲線 |
|
m5螺栓，保護帽 |
一只 |
|
2米雙頭l5 styv-1 |
1根 |
