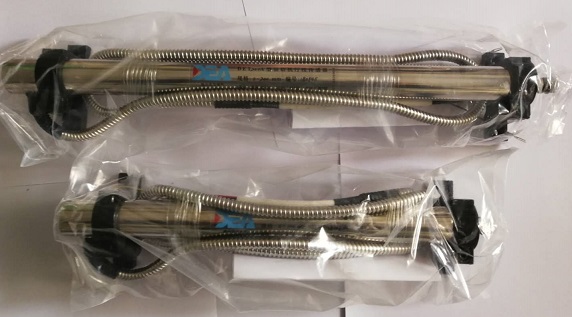

D-1系列油動機傳感器是專為測量汽輪機組閥位開度行程而設計的,與油動機監控儀相配合,具有閥位行程的遠傳指示,報警,恒流輸出等功能.
TD-1系列油動機傳感器采用中頻差動變壓器式位移傳感器作為傳感元件，是一種高可靠的LVDT位移傳感器，抗干擾能力強，線性好，結構簡單，不易損壞，能長期連續使用。
測量原理：如圖所示，當鐵芯在中頻信號的螺旋線圈內移動時， A 與 B 之間的阻抗和 B 與C之間的阻抗產生變化，由于阻抗的變化與鐵芯移動成正比，即電壓的變化與鐵芯的位移成線性關系，故取出 VAB ， VBC 的電壓差值即可測量出鐵芯的位移量。
技術指標：
量程：0~500mm（量程由用戶自定）
準確度：±1%（滿量程）
環境溫度：-20℃~+100℃
相對濕度：≤80%
訂貨指南
線制選擇 B □： 1 —— 3 線制； 2 —— 6 線制
形式選擇 C □： 1* ——單支； 2 ——雙支
無特殊情況：廠家按*項生產；如有特殊要求，請與我公司協商。

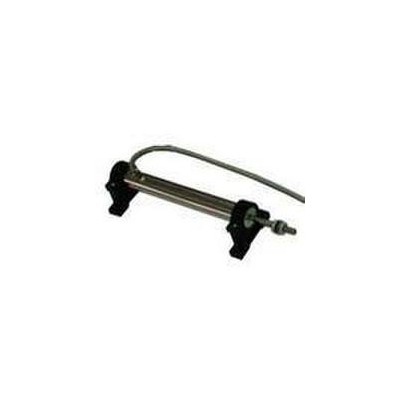

油動機傳感器是專為測量汽輪機組閥位開度行程而設計的,與HN-5型油動機監控儀相配合,具有閥位行程的遠傳指示,報警,恒流輸出等功能.采用中頻差動變壓器式位移傳感器作為傳感元件，是一種高可靠的LVDT位移傳感器，抗干擾能力強，線性好，結構簡單，不易損壞，能長期連續使用。
技術參數：
- 量程：0~500mm（量程由用戶自定）
- 準確度：±1%（滿量程）
- 環境溫度：-20℃~+100℃
技術指標
| 型號規格 | e | l | m | 行程 | 初拉長度（E） | ΦD | Md | F |
| HTD-50-3 | 105 | 120 | 80 | 50 | 15 | Φ6 | 8 | 40 |
| HTD-100-3 | 185 | 200 | 160 | 100 | 15 | Φ6 | 8 | 40 |
| HTD-150-3 | 235 | 250 | 175 | 150 | 15 | Φ6 | 8 | 40 |
| HTD-200-3 | 285 | 300 | 220 | 200 | 15 | Φ6 | 8 | 40 |
| HTD-250-3 | 337 | 352 | 265 | 250 | 15 | Φ6 | 8 | 40 |
| HTD-300-3 | 455 | 470 | 370 | 300 | 15 | Φ6 | 8 | 40 |
| HTD-350-3 | 455 | 470 | 370 | 350 | 15 | Φ6 | 8 | 40 |
| HTD-400-3 | 605 | 620 | 505 | 400 | 15 | Φ6 | 8 | 40 |
| HTD-450-3 | 755 | 770 | 590 | 450 | 15 | Φ6 | 8 | 40 |
| HTD-500-3 | 755 | 770 | 590 | 500 | 15 | Φ6 | 8 | 40 |
