1． 綜述

NE2900可編程TSI儀表組態軟件（以下簡稱“NE2900組態軟件”），可用于我們成都雷申動力儀器公司制造的各種可編程TSI儀表的參數組態，如：

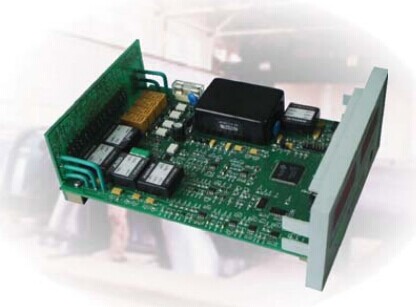

1） NE2000可編程TSI儀表系統；

2） NE3700/ NE3800可編程TSI變送器、現場控制器系列；

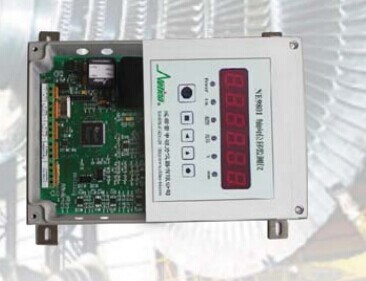

3） NE9000盤裝可編程TSI儀表系列。



所有監測儀表交付時設置的參數，一般均為產品出廠調試參數，不能直接作為實際運行參數（除非用戶訂貨時特別提出，要求我們?yōu)閷嶋H使用進行專門設置）。所以用戶使用前，都需要通過NE2900組態軟件對每個通道進行參數設定組態。



NE2900組態軟件不僅可用于監測儀表的測量參數組態，而且可以用于觀察整個測量回路（包含傳感器和監測儀表）的監測結果和運行狀態。



必須隨NE系列可編程TSI監測儀表一起訂購的NE2900組態工具包括以下部分：



序號        訂貨代號           端正 名         稱                         數 量

  1         NE2900－01    NE2900可編程TSI儀表組態軟件CD-ROM光盤    1張

2         NE2900－02    約3米長的RS232接口電纜                      1根

（ 帶9孔D型連接器和DIN園型6針插座）

3         NE2900－03    NE2900可編程TSI儀表組態軟件操作指南         1本



NE2900組態軟件必須安裝在便攜式電腦或個人計算機上，如下指明了NE2900組態軟件對計算機硬、軟件配置的要求：

☉ 操作系統為Windows95/98/NT或其更高版本

☉ 處理器好使用奔騰以上CPU

☉ RS232接口：Com1或Com2

☉ VGA640×480或更高分辨率的顯示器

☉ 至少有16M內存

☉ 一個4速以上CD-ROM驅動器

☉ 鍵盤和鼠標：微軟或兼容



使用NE2900組態軟件對NE系列可編程TSI儀表組態有以下步驟：

1. 通過安裝在計算機上的NE2900組態軟件，可以創建一個或多個工程。

注：工程即工程項目文件夾，一般對應每一臺機組建立一個文件夾，以“.prj”作文件夾名后綴，文件夾內包含所有用于該機組的監測儀表的參數組態文件。

2. 打開或建立某一監測儀表的組態參數文件。

注：儀表組態參數文件是存儲每個功能監測儀表組態參數的文件，以“.ini”作文件擴展名。

3. 將PC機（或便攜式電腦）與監測儀表相連，設置通訊接口參數，并聯機通訊和設置該監測儀表的組態參數。

4. 將參數通過“組態-----試驗”傳送到監測儀表，儀表以新參數運行；

注：“組態-----試驗”將自動旁路報警和危險繼電器；



5. 聯機運行“監測-----監測顯示”功能，觀察參數設置是否正確；若不正確，改正錯誤并重新

傳送，反復執行上述步驟，直至參數設置正確為止。

6. 參數設置正確后，通過“組態-----應用”把相應的監測儀表參數組態文件下載并固化到監測儀表的E²PROM存儲器中，監測儀表按照新設置的參數工作。

注：參數下載完成后，必須再次執行“組態-----試驗”，并等待60秒后將繼電器投入聯鎖運

行。不執行此步驟，所有繼電器都被軟件自動切除，不能投入運行。

7. 重復上述2～6步，設置其它監測儀表。



2．    軟件安裝

NE2900組態軟件的安裝分為兩種：

1、 首次安裝

用戶將本軟件安裝到一臺未安裝任何版本的NE2900組態軟件的計算機，用戶可將軟件安裝到硬盤任一目錄下；

2、 更新安裝

用戶將本軟件安裝到一臺已安裝某一版本的NE2900組態軟件的計算機，須將軟件目標安裝目錄設為原有軟件所在的目錄，計算機將自動覆蓋和刷新原有軟件，原有的工程項目文件夾（<*.prj>）和儀表參數組態文件（<*.ini>）會被保留并能繼續使用。

注：但原目錄下的“電渦流傳感器型號列表文件----dwlcgaqxhsetup.ini”會被覆蓋，您必須將此文件先備份，待軟件更新安裝完成后，再將文件復制回來。



兩種安裝僅在于安裝目標目錄的不同，具體見下面安裝過程說明：

1）  將NE2900可編程TSI儀表組態軟件光盤插入CD-ROM驅動器。

2） 通過Windows資源管理器或瀏覽器查找光盤目路：NE2900SETUP XXXXXX 下的SETUP.EXE文件，雙擊它，開始執行安裝程序。

3）  自動復制安裝文件

·



開始安裝后，出現如下復制文件窗口：
