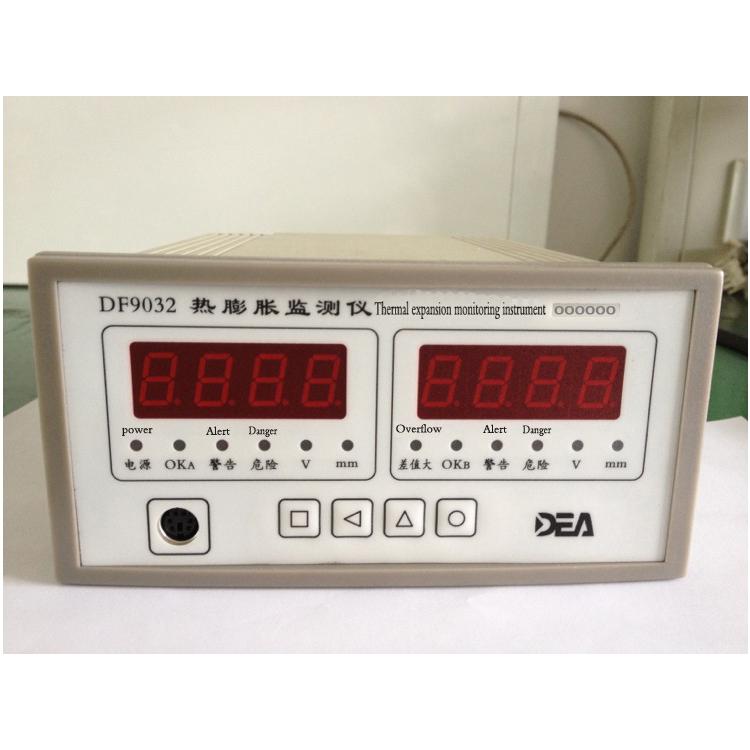

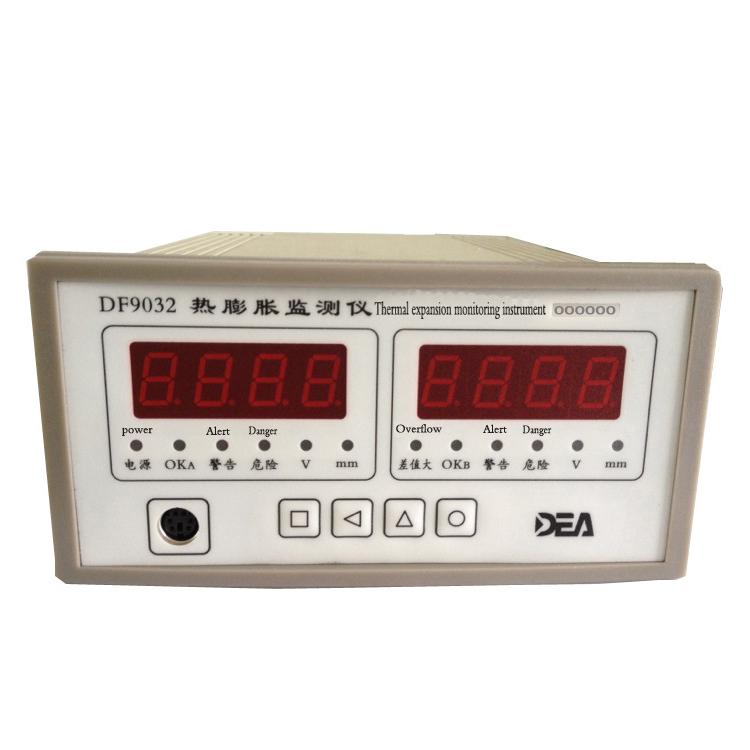

DF9032熱膨脹行程監視儀，DEA東汽原廠配件
熱膨脹監視儀，DF9032熱膨脹監視儀可監測汽輪機在啟動、停機或者在某一特定過程的變化時機器殼體的熱膨脹過程。如果機殼兩側的膨脹不均勻，就會使機殼變斜或翹起，這樣的變形會使機殼與基礎之間產生的應力，產生的不對中會引起嚴重的后果，這種不希望出現的情況通常是滑銷系統“卡澀”的結果。熱膨脹監視儀使用直線位移傳感器來測量機殼相對于基礎的受熱膨脹值。熱膨脹傳感器需安裝在機殼死點，二者的差值表示機殼的變形，可設置報警來提示操作者提早采取措施。


主要功能：
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的汽缸膨脹的監視和保護。

功能說明：0371-56687130

1. 顯示功能
熱膨脹行程測量值、Ⅰ值報警、Ⅱ值報警設定值，可分別在LED數碼管上顯示，4位數碼管顯示，位為符號位。
2. 報警功能
設有兩級報警，用戶可根據需要設定報警值,當熱膨脹行程超過報警設定值時，前面板相應報警指示燈亮，同時監控儀在后面板輸出信號，保護被控設備。
3. 報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。
4. 自診斷功能

具備上電、掉電檢測功能，同時切斷報警、停機輸出回路，能有效地抑制儀表的誤報警。
5. 電流輸出
設有4～20mA電流輸出接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。

熱膨脹監視儀，DF9032熱膨脹監視儀可監測汽輪機在啟動、停機或者在某一特定過程的變化時機器殼體的熱膨脹過程。如果機殼兩側的膨脹不均勻，就會使機殼變斜或翹起，這樣的變形會使機殼與基礎之間產生的應力，產生的不對中會引起嚴重的后果，這種不希望出現的情況通常是滑銷系統“卡澀”的結果。熱膨脹監視儀使用直線位移傳感器來測量機殼相對于基礎的受熱膨脹值。熱膨脹傳感器需安裝在機殼死點，二者的差值表示機殼的變形，可設置報警來提示操作者提早采取措施。
    熱膨脹監視儀是 一款高性的監視保護儀表，配接線性差動變壓器式位移傳感器（LVDT），用于旋轉機械的閥位（油動機行程）及油箱油位的測量，并具有就地指示和遠傳功能，對汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的汽缸膨脹的監視和保護。
   熱膨脹監視儀必須配置TD—2-CH型線性差動變壓器式傳感器形成系統。

標準盤裝臺式金屬（或ABS塑料）機箱。

ABS面框，柔性薄膜面板。

RS232串口用于編程組態；

通訊速率： 19200 bits/S。

供電電源：在輸入電源90～265VAC范圍內，儀表均能穩定工作；額定功耗為7.5watts。

信號輸入：接入兩路LVDT傳感器輸入信號；

給兩路傳感器提供激勵信號；

信號源幅度：6Vp-p。

信號源頻率：1000Hz。

測量量程：數字編程，任意可選；

測量精度優于±1%（滿量程）。

顯示：超高亮紅色LED 數顯；

數字顯示精度：±1個字 。

測量頻率范圍：0～10 Hz。

記錄輸出：標準電流電壓，均有輸出短路保護功能。

4～20 mA或(0～10 mA），負載能力≮500Ω

1～5V或(0～10 V），電流輸出能力≮30mA 。

緩沖傳感器信號輸出：具有短路保護功能，輸出阻抗100Ω。

繼電器：四組繼電器，各繼電器均有一組觸點輸出（常閉、中點、常開）；

由軟件編程決定繼電器輸出功能形式；

觸點輸出容量：AC110V~AC240V 、2A

使用環境： 溫度： 0～55℃；

相對濕度：不大于95%， 無結露。

面板尺寸：160mm×80mm； 機箱深度：200 mm

安裝開孔尺寸：（151±0.5）mm×（76±0.5）mm
