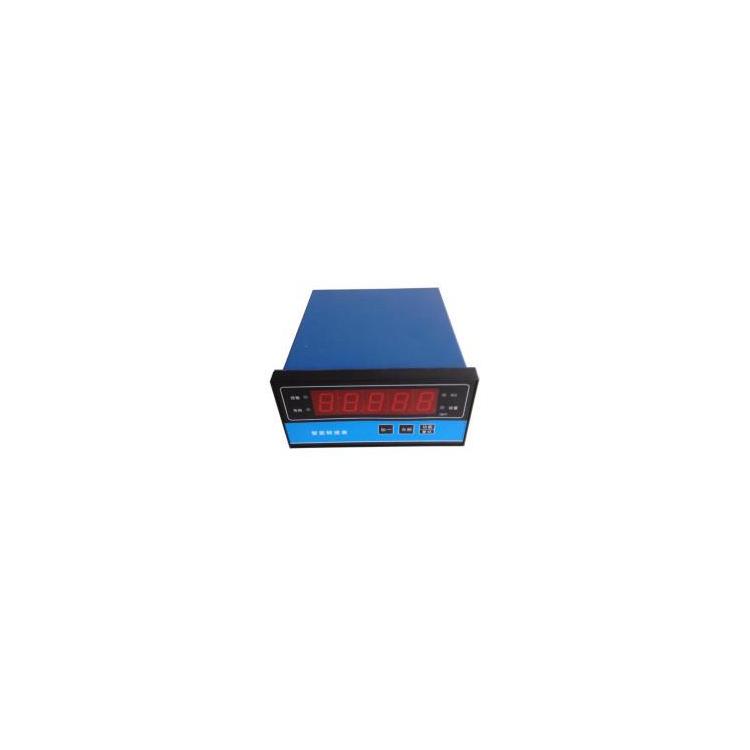

S2188--轉速表表、智能轉速監測儀 汽輪機轉速表

          可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報。

• 主要功能：

     汽輪機、磨煤機、風機、減速機、水泵、離心機、   平衡機、空壓機等旋轉類機械的轉速的監視和保護。

• 功能說明：
  • 測量值、報警設定值，可分別在LED數碼管上顯示。
  • 當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
  • 設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
  • 具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。

• •




    一、技術性能

    1、測量輸入

       （1）測速信號：磁阻式轉速傳感器信號幅度為50mV～20V（RMS），頻響0.5 ～15KHz；

       （2）撞擊子1信號：磁阻式轉速傳感器信號或霍爾傳感器；

       （3）撞擊子2信號：磁阻式轉速傳感器信號或霍爾傳感器；

     2、參數設置

       （1）齒 數：1～120（信號脈沖數與轉速值的變比。當齒數＝60時zui低可測0．5轉/分，齒數＝1時zui低只測30轉/分，出廠時設為60）；

    （2）報 警 值：2級報警，出廠時分別設報警Ⅰ為3300 rpm、報警Ⅱ為3360rpm；

            （3）報警延時：出廠時根據用戶要求可設定為0.5或1.0或3.0秒，通常為1.0 秒；

    3、測量顯示

    （1）顯示方式：四位0.8英寸LED數碼管顯示XXXX rpm  ,無值高位隱藏,如■XXX rpm；

    （2）量    程：1～9999 rpm ，超出9999顯示1--- ；

    （3）分 辨 率：±1 rpm；

    4、測量輸出

     （1）電 流 量：正比于轉速值的4～20mA電流，精度±1％，負載≤500Ω；

     （2）開 關 量：輸出報警Ⅰ、Ⅱ和撞擊子1＃、2＃等4個繼電器常開觸點，事件發生時閉合，觸點容量為2A／250V AC或1A／28V DC；

    5、警示信號

       面板設報警Ⅰ、Ⅱ和撞擊子1＃、2＃指示燈，事件發生時，相應指示燈亮。

    6、環境要求

       （1）使用環境：溫度 0℃ ～ +50℃、相對濕度＜90％不冷凝、無腐蝕、無強磁場；

       （2）存儲環境：溫度－30℃ ～ +60℃、相對濕度＜90％不冷凝、無腐蝕、無強磁場；









技術指標
 外接電源：220VAC±10% 50Hz
 輸 入
信 號：磁阻式轉速傳感器、電渦流傳感器、霍爾轉速傳感器
輸入阻抗：>10KΩ
 量 程：1～99999rpm
顯示方式：五位0.8英寸LED數字顯示
顯示精度：±1 rpm
光電管LED指示：機器現場運行狀態

齒 數：1～255任意
 電流輸出：4～20mA有源，輸出負載≤500Ω
 報警點范圍：0～100%滿量程
 繼電器密封：環氧樹脂，節點容量：7A/240VAC，常開觸點
 溫度范圍
運 行 時：0℃～+65℃ 儲 存 時：-30℃～+80℃
相對濕度：至95%，不冷凝
 外形尺寸：160×80×160mm
