PLC低功耗大能量磁體充磁機,大型3000V低功耗大能量充磁機

1. 概述

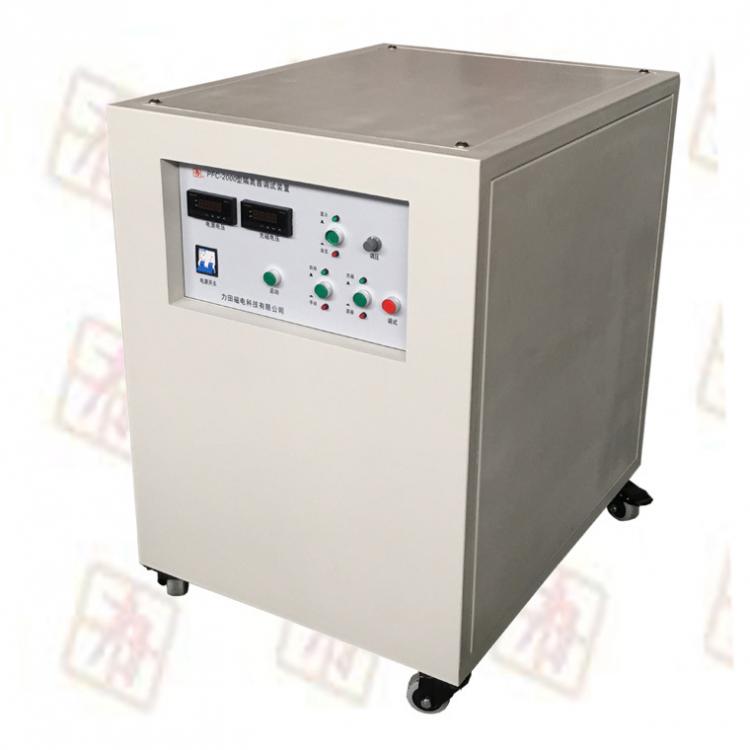

PFD-3012恒壓脈沖充磁機是一種高性能的脈沖充磁設備，適用于大塊的釹鐵硼，釤鈷，鐵氧體的充磁。它的基本原理是工頻交流電經升壓后，經過整流電路及限流控制電路向高壓電容器組充電儲能，當達到設定電壓值后，電容組中的電場能在一個極短的時間內向線圈放電，強大的脈沖電流將激發極強的脈沖磁場。從而達到對磁性材料及組件的充磁。
PFD-3012恒壓脈沖充磁機，采用充磁機專用長壽命高壓電容器，電容器內部采用先進的安全膜生產，耐沖擊、有自愈特性、安全可靠、有兩千多萬次的使用壽命。其內部開關元件采用電子開關，無機械觸點。與同類機型相比，無論設備的工作效率，還是可靠性都有了質的飛躍。
PFD-3012充磁機設計思想直接來源于工廠，采用高壓脈沖油浸電容器、PLC可編程控制器、高壓隔離傳感器、恒功率充電等先進技術，充電電流小，電壓控制精度高，節約能源，機器內部控制電路發熱量小，高的可靠性、高穩定性，高的操作安全性，完全能夠勝任工廠連續批量充磁及軍工產品對充磁工藝嚴格的要求，有充電完畢指示、關機自動放電等功能。
PFD-3012充磁機對電網無干擾、功耗低、抗干擾力強，廣泛應用于磁材、電機、電聲等行業，適用于釤鈷、釹鐵硼、鐵氧體、鋁鎳鈷等材料和器件的充磁與測量。
2. 工作原理
工作原理：220V 50HZ的單相交流電源經變壓器升壓整流后，通過限流電路對儲能電容器充電，將能量儲存起來。然后由控制系統發出一觸即發信號，使可控硅導通，將電容器上的能量瞬間通過線圈釋放出來，形成強大的磁場，磁化電流可由充電電壓進行調節。
3、特點

充磁機整流電路控制采用固態繼電器過零觸發隔離，對電網不產生高次諧波的影響。
充磁機選用優質油浸式脈沖電容器儲能，大功率可控硅開關控制放電充磁。
充磁機采用先進的PLC可編程控制器控制電路，充電電壓控制穩定，電壓重復性好。
充磁機工作效率高，能在嚴重諧波干擾的條件下可靠地工作。
充磁機高壓取樣采用高壓隔離技術，有充電和充磁延時保護電路，操作安全。
本充磁機選用的元器件留有較大余量，過載能力強。
4、主要技術指
工作電壓：AC220V/380V±5％(可指定單相或三相電源)
充磁電壓：DC100－3000V
充電時間：10S-15S
電容器總?cè)萘浚?2000μF
磁化電流上限：20000A
消耗功率：<8kW
工作方式：連續或間斷
主機外形尺寸：1200 mm（W）×1400mm（D）×1600mm（H）
主機重量：800kg
