淺談大壩混凝土通水冷卻施工

引言：小灣水電站《拱壩混凝土通水冷卻施工技術要求》，先后實施了第a版、第b版和第c版三次換版。筆者2008年底到小灣水電站，正值實施《拱壩混凝土通水冷卻施工技術要求（第c版、試行版）》標準，并有幸參與了左岸大壩混凝土通水冷卻施工過程控制管理。本文擬對大壩混凝土通水冷卻施工的相關問題做些探討。

一、大壩混凝土通水冷卻工藝原理

大壩混凝土由于其自身水泥水化熱較高，其自身散熱效果滿足不了設計要求，因此必須采用預埋在壩體內部的冷卻水管進行通水冷卻，以帶走混凝土內部水化熱溫升。

小灣水電站大壩混凝土分一期通水冷卻、中期通水冷卻和二期通水冷卻，采取循環通水方式。通過一期通水冷卻削減澆筑層混凝土初期水化熱溫升，控制混凝土溫度不超過允許高溫度，同時削減壩體混凝土內外溫差，降低二期冷卻開始時的混凝土溫度，減小溫度應力；通過中期冷卻控制一期冷卻悶溫結束后至二期冷卻開始時壩體混凝土內部溫度回升，降低二期冷卻開始時的混凝土溫度，減小溫度應力；通過二期通水冷卻降低壩體混凝土內部溫度使其達到設計要求的封拱灌漿溫度，以使縫面張開，進行接縫灌漿；以確保大壩混凝土工程質量。



二、一期、中期、二期通水冷卻工藝及標準要求

（一）、一期通水冷卻工藝及標準要求

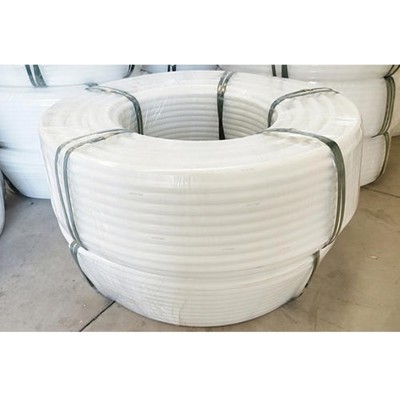

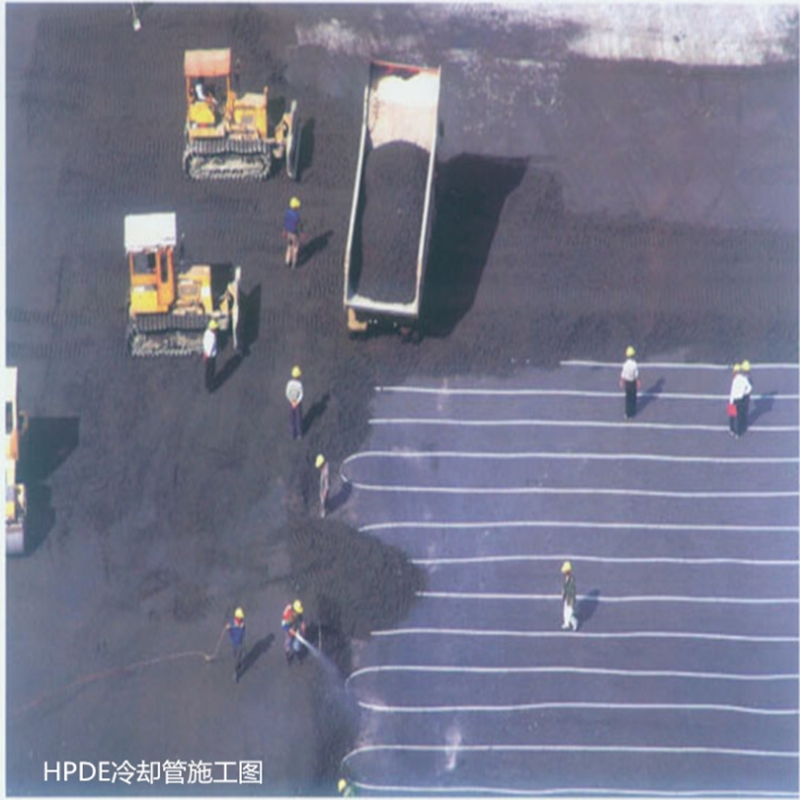

1、在每倉混凝土開倉前，應對倉位鋪設的塑料冷卻管進行暢通性檢查。檢查水壓為0.2mpa的情況下，流量大于0.9m3/h為通暢，否則，應檢查冷卻管是否有滲漏、堵塞現象，待處理通暢方可開倉澆筑。

2、 一期通水冷卻開始時，水流方向每24h變換一次。冷卻通水時間不少于21d，并應連續進行，嚴格控制混凝土*高溫度、降溫速率、結束溫度滿足設計要求

3、一期通水冷卻過程控制，要根據不同時段、不同季節及時進行流量調整。針對缺陷槽、41#～45#壩段及孔口等特殊部位，必要時應對所埋測溫儀器進行加密觀測，根據現場觀測數據由三檢人員通知及時調整流量，以保證混凝土*高溫度不超標；當觀測數據顯示上、下游溫差超過1℃時，也需對一冷通水流量進行適當調整，以防止上、下游溫差過大。

4、高溫季節，在新澆倉號混凝土*高溫度出現前，其一冷通水流量一般按不低于1.8m3/h進行控制；在混凝土*高溫度出現后至一冷第10天期間，其通水流量一般按0.8m3/h～1.5m3/h控制；一冷10天后，其通水流量一般按0.5m3/h～1.2m3/h控制。高標號混凝土一般靠上述流量范圍的上限控制，低標號混凝土一般靠上述流量范圍的下限控制。

5、低溫季節，在新澆倉號混凝土*高溫度出現前，其一冷通水流量一般按不低于1.5m3/h進行控制；在混凝土*高溫度出現后至一冷第10天期間，其通水流量一般按0.6m3/h～1.2m3/h控制；一冷10天后，其通水流量一般按0.4m3/h～0.8m3/h控制。高標號混凝土一般靠上述流量范圍的上限控制，低標號混凝土一般靠上述流量范圍的下限控制。

6、當通水天數達到15d時，及時根據溫度觀測數據或回水溫度情況適當調整一冷通水流量，*終保證一期冷卻結束溫度滿足設計要求。

（二）、中期通水冷卻工藝及標準要求

1、中期通水冷卻適用于一期冷卻已經結束，但還未進行二期冷卻的所有已澆和新澆壩體混凝土。

2、中期通水冷卻應保持一期冷卻結束后至二期冷卻開始前整個時段的混凝土溫度為18℃～20℃，且降溫時應保證其混凝土溫度的均勻下降，*大降溫速率每天不大于0.5℃。

3、中期通水冷卻嚴格按照c版溫控技術要求進行通水冷卻，參考通水流量0.5m3/h～1.0m3/h，冷卻水管入口處水溫10±1℃。

4、中期通水冷卻采取間歇通水措施循環進行，根據悶溫結果的實際情況適當調整通水方式（高溫季節主要以通水5d，悶溫5d為主;底溫季節主要以通水3d，悶溫7天為主）和流量。具體過程如下：

⑴、一冷結束后悶溫溫度在20～21℃時，參考通水流量0.8m3/h～1.0m3/h，并采取通水5d，悶溫5d的模式進行冷卻；在19～20℃時，參考通水流量0.5m3/h～0.8m3/h，并采取通水3d，悶溫7d的模式進行冷卻；在19℃以下時，可間歇5d，然后檢測其悶溫溫度，并根據所測悶溫結果決定中冷通水模式和通水流量。

⑵、在悶溫連續進行1～2個循環后，中冷混凝土溫度可降至18℃～19℃時，可間歇10天后全.面檢測一次悶溫溫度；當溫度回升高于19℃時，可重復上述所規定的流量和通水模式進行中冷通水冷卻；當溫度低于19℃時，繼續悶溫10天，等待下一循環的悶溫檢測，其混凝土溫度始終保持在18℃～19℃。

⑶、在二冷開通前10天普遍進行一次全.面的悶溫檢測，并根據悶溫結果按上述規定采取不同的通水模式和通水流量進行通水冷卻，將混凝土溫度降至18℃左右。

（三）、二期通水冷卻工藝及標準要求

二期通水冷卻是在接縫灌漿前，為降低壩體混凝土內部溫度使其達到設計要求的封拱灌漿溫度，以使接縫面張開而便于接縫灌漿。

1、二冷區分為擬灌區、蓋重區、過渡區和未二冷區。大壩el.1071.5m～el.1153.5m范圍的擬灌區為一個接縫灌區高度，蓋重區為擬灌區以上12m范圍，過渡區為蓋重區以上12m范圍；大壩el.1153.5m以上的擬灌區為一個接縫灌區高度，蓋重區為擬灌區以上一個灌區高度，過渡區也為蓋重區以上一個灌區高度；未二冷區為過渡區以上高度大于或等于6m范圍。

2、在每批二冷開通前，應對各二冷區（擬灌區、蓋重區、過渡區）進行一次全.面的悶水測溫，了解壩體混凝土二期通水冷卻前的初始溫度，以確定該批二冷的通水歷時和具體通水參數。同時，對此批二冷范圍內的

3、同一批二冷的壩段，同一壩段內二冷區范圍內的冷卻管圈應同時開始二冷，即冷卻管圈通水開始時間相差不超過1天，相鄰壩段通水開始時間相差不超過2天。同時，要求每條冷卻水管開通時先進行微通（即小流量開通），待該批二冷范圍內的所有冷卻水管均開完后，保證3天內將所有水管的流量嚴格按二冷啟動會的規定進行調整完畢。

4、二期通水冷卻入口處水溫高溫季節為9～10℃，低溫季節為10～11℃。一般二冷通水歷時為20天，二冷前10天其進水溫度按上限控制，二冷10天后其進水溫度按下限控制。

5、二期通水冷卻通水流量根據開通前的初始溫度及冷卻水管鋪設情況，分區、分部位進行控制（具體見二期冷卻通水參數表）。

二期冷卻通水參數表

分 區 控制參數 通水期間（20天）內各參數的暫定值

第.一次納入二冷的壩段

(本批二冷的擬灌區和蓋重區)   進水溫度 10℃～11℃

流量范圍 0.5m3/h～0.8m3/h

第.一次納入二冷的壩段

（本批二冷的過渡區）   進水溫度 10℃～11℃

流量范圍 0.3m3/h～0.5m3/h

非第.一次納入二冷的壩段

（上批二冷的未二冷區，本批二冷的過渡區） 進水溫度 10℃～11℃

流量范圍 0.3m3/h～0.5m3/h

非第.一次納入二冷的壩段

（同為上批及本批的過渡區）   進水溫度 10℃～11℃

流量范圍 從本批二冷開通當天開始悶溫5天，對砼溫度回升值大于1℃的部位，用0.5m3/h～0.8m3/h的流量通3天悶5天；回升值不大于1℃的部位，繼續悶溫5天再根據悶溫溫度決定是否通水，*終以保持砼溫度不回升即可。

非第.一次納入二冷的壩段

 （上批二冷的過渡區，本批二冷的蓋重區）   進水溫度 10℃～11℃

流量范圍 0.3m3/h～0.5m3/h（封拱溫度14℃部位靠上限，封拱溫度15℃部位靠下限）

非第.一次納入二冷的壩段

（同為上批及本批的蓋重區）   進水溫度 10℃～11℃

流量范圍 從本批二冷開通當天開始悶溫5天，對砼溫度回升值大于1℃的部位，用0.5m3/h～0.8m3/h的流量通3天悶5天；回升值不大于1℃的部位，繼續悶溫5天再根據悶溫溫度決定是否通水，*終以保持砼溫度不回升即可。

非第.一次納入二冷的壩段

（上批二冷的蓋重區，本批二冷的擬灌區）   進水溫度 10℃～11℃

流量范圍 從本批二冷開通當天開始悶溫5天，對砼溫度回升值大于1℃的部位，用0.5m3/h～0.8m3/h的流量通3天悶5天；回升值不大于1℃的部位，繼續悶溫5天再根據悶溫溫度決定是否通水，*終以保持砼溫度不回升即可。

說明：①上表中通水流量壩體中、上游區域按上限控制，壩體下游區域按下限控制；

②上表中的進水溫度，在高溫季節(每年4月～9月)按9～10℃控制， 低溫季節(每年10月～翌年3月)按10～11℃控制。

6、每批二冷開通后應連續通水，水流方向每24h變換一次，通過調節通水流量，嚴格控制各二冷區的降溫速率，*大降溫速率每天不大于0.5℃，降溫速率可由二冷范圍內所埋測溫儀器測得。

7、二冷通水15天左右時，可根據二冷范圍內埋設的測溫儀器所測混凝土溫度、二冷管的回水溫度或在具有代表性的不同部位選取幾條水管進行悶水測溫等方式，判斷各灌區的混凝土溫度是否接近設計封拱灌漿溫度值，并采取及時調節通水流量或提前結束通水等措施，以*終保證二冷實測封拱灌漿溫度與設計封拱灌漿溫度的誤差不超過±1℃，并盡量避免超冷。



三、冷卻水系統布置

1、 冷卻水由集裝箱移動式冷水機組供應。冷水機組布置在壩后邊坡馬道上，冷卻干管和支管布置在壩體下游的棧橋、馬道或貼角平臺上。冷水機組和冷卻水管隨壩體上升而提高

2、 冷卻供水干管和支管均需包裹橡塑保溫材料，冷卻管進口水溫與冷水廠出口水溫之差不宜超過2℃。

3、 冷水機組的冷卻水供水量、出水溫度均需滿足相關技術要求，并定期對機組進行保養和維護，機組值班人員應熟悉冷水機組運行狀況，能及時并有效的解決運行過程中常見的問題，*終確保冷卻水的正常供給。

四、檢測項目及方法

小灣水電站左岸大壩混凝土通水冷卻檢測項目主要包括：機組供水量，進、回水溫度，進、回水流量，各冷卻階段的悶溫溫度等。

1、水溫檢測：供水主管和冷卻水管進、回水溫度主要采用紅外線點溫儀檢測，并采用電子溫度計或玻璃棒溫度計進行校核，無論采用何種溫度計，均需進行定期校驗和率定。同時要求溫度計誤差控制在1℃以內，采用溫度計檢測水溫時，插入水中2～3min穩定后讀數。水溫檢測包括供水溫度、冷卻水管進、回水溫度、悶溫溫度等（每組數據測取3個或多個數值的平均值作為*終結果）。

2、流量檢測：通水流量采用水表和tds-100h超聲波手持式流量計檢測。對冷卻水管的通水流量一般使用tds-100h超聲波手持式流量計進行檢測。

3、水溫及流量檢測頻次：冷水機組出水溫度、壩體冷卻水管進、回水溫度要求每4h測量1次；壩體冷卻水管通水流量的測量一般與進、回水溫度的測量同步進行，一冷、二冷通水流量每4h測量1次，中冷通水流量每12h測量1次。
