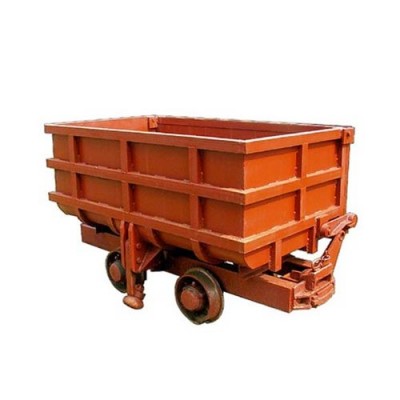

單側曲軌側卸式礦車產品介紹

單側曲軌側卸式礦車主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水工涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、高效率出渣運輸設備。單側曲軌側卸式礦車簡稱曲軌側卸礦車，是在礦車行進過程中，由卸載輪臂經過卸載曲軌來實現車箱自動傾翻卸料和自動復位。效率高、安全可靠。卸礦是在機車牽引下，當卸載輪爬上曲軌時，車箱翻轉，車門自動打開實現卸料，車走過曲軌后車箱恢復原位，車門自動鎖固。
單側曲軌側卸式礦車主要組成是由車輪組、車架、銷軸、車廂、卸載曲軌、翻卸輪、銷軸、門鉤、車廂門、支撐鐵拉桿等部件組成。由軌道牽引機車或卷?yè)P(yáng)機牽引行走，只能在卸載處做好的曲軌卸載平臺上，向設定的一面卸載。在車廂的一側用較軸與車架相連，另一側箱門上裝有卸載輥輪。卸載時，當輥輪沿曲軌斜坡過渡裝置在卸載曲軌上坡段的上行，致使車廂傾斜，活動側門繞銷軸轉動被拉開而開始卸載。當輥輪沿傾斜卸載曲軌下坡運行，車廂靠自生重量自動下降復 位到關閉側門。要注意的是當單側曲軌卸卸式礦車從井底提升到卸載平臺時，提升卷?yè)P(yáng)機要放慢速度上斜坡卸載平臺，使其平穩卸載。它的優點是比翻斗式礦車和固 定式礦車容積更大，自動平穩卸載。

單側曲軌側卸式礦車技術參數

容積(M)：0.7、1.2、1.6、2.0、2.5、4.0、6.0

載重：1.75、3、4、5、6.25、10、15

軌距：600、600、600/762、600、762/900、762/900、762/900

軸距：600、600、800、1000、1200、2000、2000

車輪直徑：300、300、350/400、400、400、350、350

牽引高度：320、320、320、320、320、430、500

卸載角度(度)：40、40、42、42、45、42、42

牽引車速(km/h)：12、12、12、12、12、8、8

轉彎半徑：8、10、10、12、12、15、15

聯接器形式：插銷鏈環式、插銷鏈環式、插銷鏈環式、插銷鏈環式、插銷鏈環式、插銷鏈環式、插銷鏈環式

外型尺寸

長(mm)：1650、1900、2750/2500、3000、3650、3650、5000

寬：980、1050、1200、1250、1250、1500、1800

高：1050、1200、1300、1300、1300、1586、1675。
