HYDAC賀德克插裝閥WSM在流體控制功能的領域的使用種類比較廣泛，已應用的元件有是電磁換向閥，單向閥，溢流閥，減壓閥，流量控制閥和順序閥。通用性在流體動力回路設計和機械實用性的延伸，充分展示了插裝閥對系統設計者和應用者的重要性。
由于其裝配過程的通用性、閥孔規格的通用性、互換性的特點，使用插裝閥完全可以實現完善的設計配置，也使插裝閥廣泛地應用于各種液壓機械。

插裝閥與我們所說的普通液壓控制閥有所不同，它的通流量可達到1000L/min,通徑可達200～250mm。閥芯結構簡單，動作靈敏，密封性好。它的功能比較單一，主要實現液路的通或斷，與普通液壓控制閥組合使用時，才能實現對系統油液方向、壓力和流量的控制。

賀德克插裝閥WSM10120技術規格說明工作壓力:*大350 bar
流量:*大75 1/min
內部泄漏:無泄漏
工作介質溫度范圍:-20℃至+120℃
環境溫度范圍;-20℃至+60℃
電壓型式:直流線圈，交流供電時需使用帶內置橋式整流器的線圈
額定電流（20℃時)12v DC時1.5A24V DC時0.8A
電壓波動:-15%至+15%
工作時間:100%連續
切換時間:開啟:約 35ms關閉:約J 80ms
工作介質:液壓油符合DIN51524第1,2部分
粘度范圍:建議10mm2/s至420mm2 / s
過濾:允許污染度符合ISO4406 , 21/19/16
安裝位置:任選
材料:閥體:高強度鋼閥芯:硬化、磨削鋼密封: Perbunan(標準)Viton(可選)擋圈用PTFE
安裝尺寸:符合10120
重量:整個閥:0.37kg線圈:0.19kg

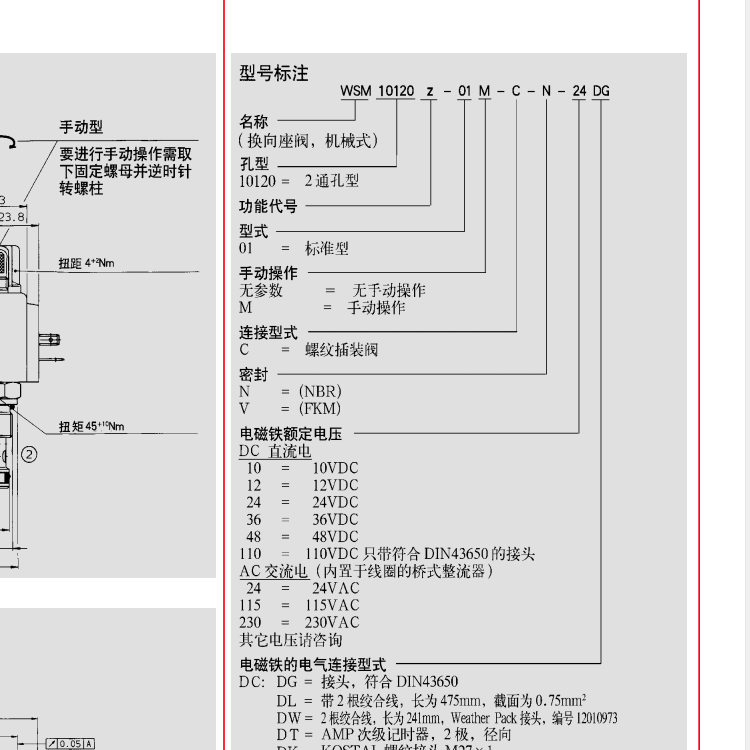

HYDAC賀德克插裝式電磁換向閥WSM10120系列常規型號如下：
WSM10120Y-01-C-N-0
WSM10120Y-01-C-N-230AG
WSM10120Y-01-C-N-24DG
WSM10120Y-01-C-V-0
WSM10120Y-01M-C-N-0
WSM10120YR-01-C-N-0
WSM10120YR-01-C-N-12DG
WSM10120YR-01-C-N-24DG
WSM10120YR-01-C-V-0
WSM10120YR-01M-C-N-0
WSM10120Z-01-C-N-0
WSM10120Z-01-C-N-12DG
WSM10120Z-01-C-N-230AG
WSM10120Z-01-C-N-24DG
WSM10120Z-01-C-V-0
WSM10120Z-01M-C-N-0
WSM10120ZR-01-C-N-0
WSM10120ZR-01-C-N-12DG
WSM10120ZR-01-C-N-230AG
WSM10120ZR-01-C-N-24DG
WSM10120ZR-01-C-V-0
WSM10120ZR-01M-C-N-0
WSM12120V-01-C-N-0
WSM12120V-01-C-N-12DG
WSM12120V-01-C-N-24DG
WSM12120W-01-C-N-0
WSM12120W-01-C-N-12DG
WSM12120W-01-C-N-230AG
WSM12120W-01-C-N-24DG
WSM12120W-01M-C-N-0
