德國力士樂Rexroth電液換向閥工作原理：
工作原理：當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門打開。反之，活塞下行，閥門關閉。在閥門開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。

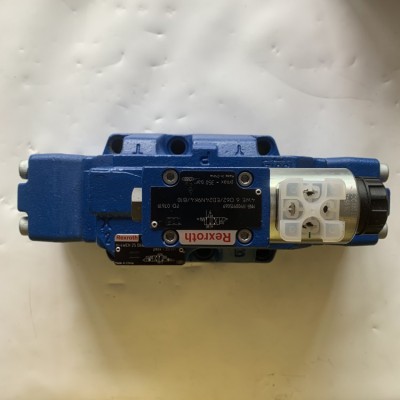

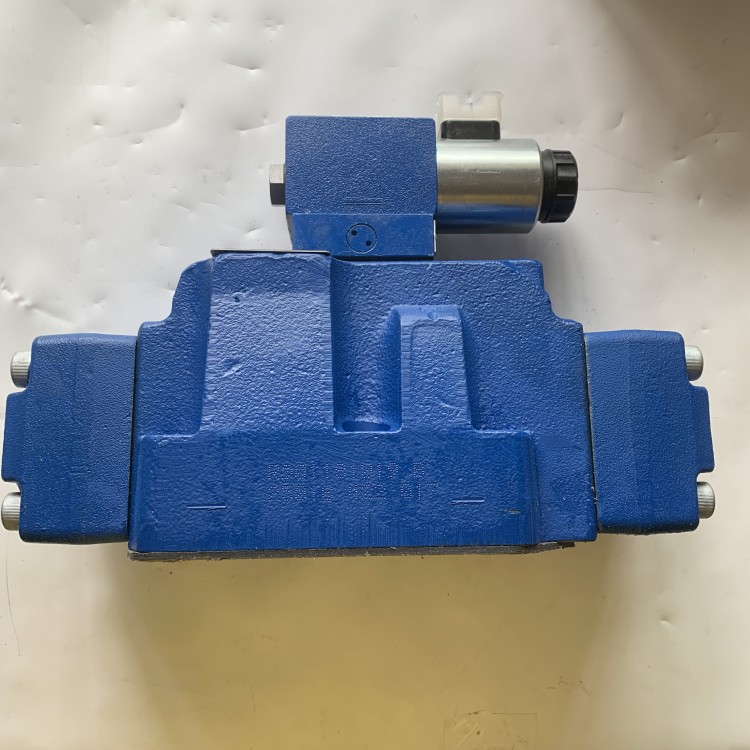

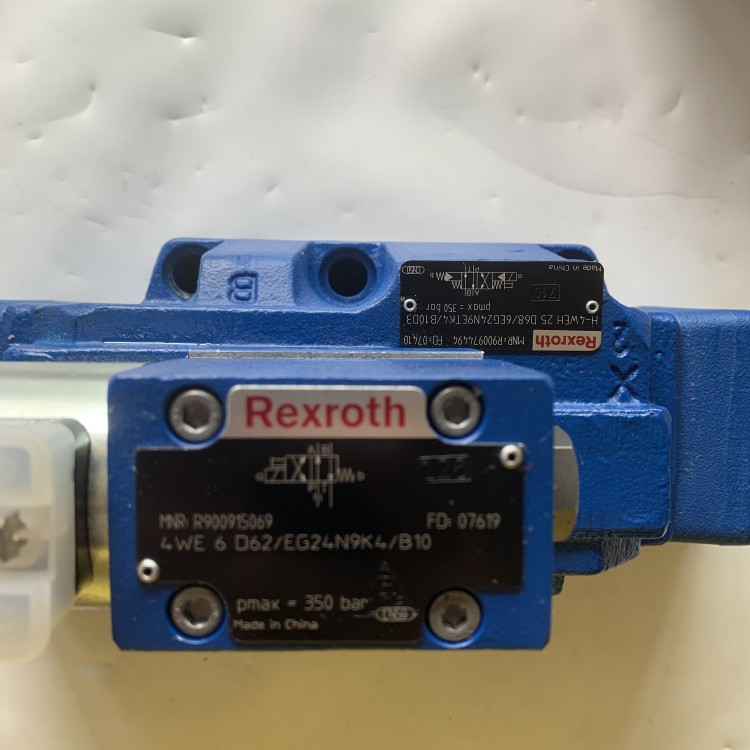

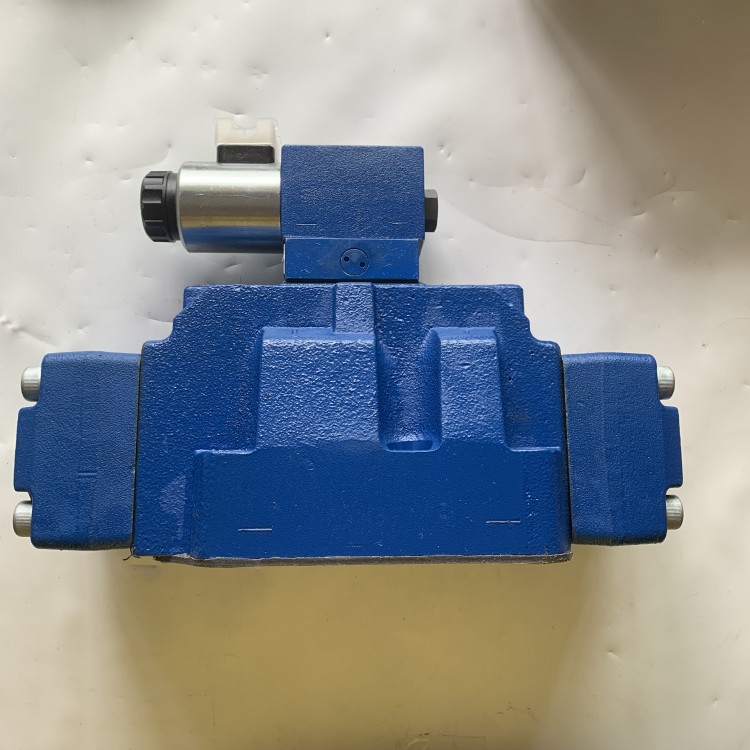

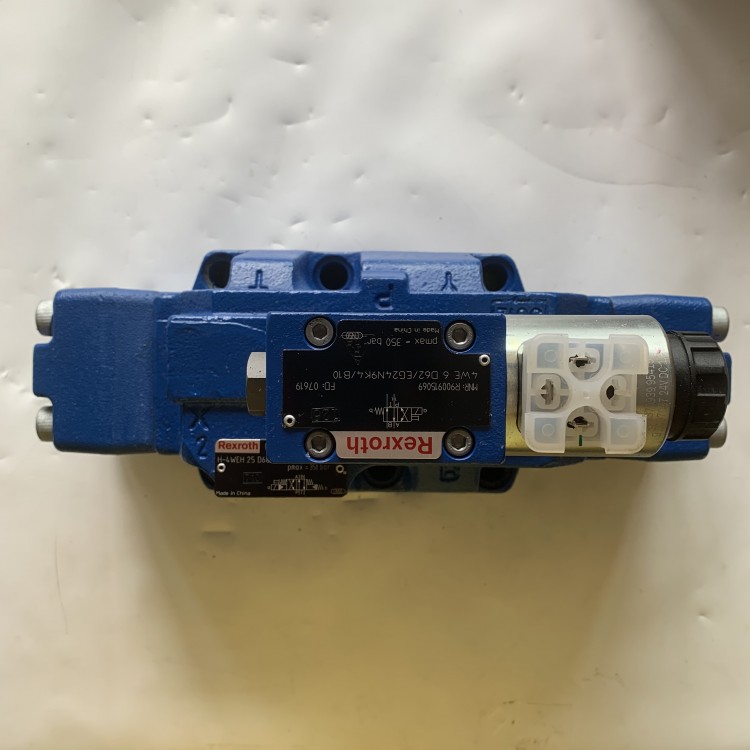

H-4WEH25D6X-6EG24N9ETK4-B10力士樂REXROTH換向閥
特征：
操作類型（內部或外部先導控制）：電液（型號 WEH）
用于底板安裝
油口安裝面符合 ISO 4401
三位四通、二位四通或二位三通型號
彈簧或液壓對中，彈簧端位置或液壓端位置
濕式插腳的直流或交流線圈，可選
電氣連接作為單個或?qū)χ羞B接
可選型號：
- 手動應急操作
- 切換時間調整
- 主閥通道P中的預載閥
- 行程設置和/或閥芯位置監控
1) - 2 閥芯位置（液壓終端位置）：jin限符號C、D、K、Z、Y
H-4WEH25D6X-6EG24N9ETK4-B10力士樂REXROTH換向閥
- 3 切換位置（液壓對中）：jin限NG16、NG25（“4W.H 25”）和NG32
2) 僅支持電液液壓操作（型號WEH）
3) 先導油外部供油X或回油Y：
- 必須遵守先導控制閥zui大允許工作參數（請參閱樣本23178）！
- zui小先導壓力：請參閱技術數據！
- zui大先導壓力：請參閱技術數據！
H-4WEH25D6X-6EG24N9ETK4-B10力士樂REXROTH換向閥
4) 先導油供油內部（型號“ET”和“E”）：
- 小先導壓力：請參閱技術數據！
- zui大先導壓力：請參閱技術數據！
先導壓力較高時，需要使用減壓閥“D3”（如果不使用減壓閥，則先導壓力=油口的工作壓力！）。
- 為避免出現異常高壓峰值，必須在先導控制閥的油口P提供“B10”節流插件（請參閱先導油供油）。
- 與型號“H”連接時，也需要使用減壓閥“D3”。
德國力士樂Rexroth電液換向閥主要事項及常用型號：
電液換向閥是電磁換向閥和液控?fù)Q向閥的組合，它是用電磁換向閥控制液控?fù)Q向閥的動作，變換流體流動方向的控制閥。
電液換向閥和液控?fù)Q向閥主要用在流量超過電磁換向閥正常工作允許范圍的液壓系統中，對執行元件的動作進行控制，或?qū)τ鸵旱牧鲃?dòng)方向進行控制。
說明事項
1. 產品可任意安裝，優先考慮水平位置。
2. 液壓系統所用介質必須過濾，過濾精度至少20μm。
3. 固定螺釘請按樣本中所列參數選用。
4. 與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
我司經銷相關型號如下：
R901202657 4WEH16Y7X/6EG24N9ETS2K4/B10
R901202817 4WEH16Y7X/6EG24N9EK4/B10D3
R901205055 4WEH16J7X/6EG24N9ES2K4/B10V
R901206146 4WEH10EA4X/6EG24N9ETSK4/B08
R901206465 4WEH16Y7X/6EG24N9ES2K4/B10
R901208116 4WEH10J4X/6EG24N9ETSK4/B10
R901208359 4WEH16HD7X/6EG24N9ETK4/10B10
R901208362 4WEH22U7X/6HG24N9ETK4/B10
R901208378 H-4WEH25EA6X/6HG24N9ETK4/B10D3
R901208411 4WEH16E7X/6EW230N9ETK4/B10
R901208658 H-4WEH32HD6X/OF6EG48N9ETS2K4/B10D3
R901210524 4WEH10HD4X/OF6EG205N9ETS2K4/B10
R901210701 4WEH10J4X/6EG205N9ETS2K4/B10
R901210802 4WEH10J4X/6EW110N9ES2K4/B10
R901210821 4WEH10R4X/6EG24N9ETS2K4/B10
R901211007 4WEH22E7X/6EG24N9ESK4/B10
R901211678 H-4WEH16G7X/6EW230N9ETS2K4/B10P4,5D3
R901211808 4WEH16HD7X/6EG24N9ETS2K4/B10
R901221040 4WEH10J4X/6EG24N9EK4/B10
4WEH32M6X/6EG24N9EK4/B10 R900766461
4WEH32M6X/6EG24N9K4 R900947975
4WEH32Q6X/6EG24N9ETK4/B10 R900961918
4WEH32Q6X/6EG24N9K4 R900702114
4WEH32R6X/6EG24N9ETK4/B10 R900966086
4WEH32W6X/6EG24N9K4 R900732830
4WEH32HC6X/6EG24N9K4 R900916934
4WEH32HDR6X/6EG24N9ETK4/B10 R900968228
4WEH32HDC6X/6EG24N9K4 R900949136
H-4WEH25C6X/6EG24N9K4 R900924322
H-4WEH25D6X/6EG24N9K4 R900907357
H-4WEH25E6X/6EG24N9K4 R900932453
H-4WEH25G6X/6EG24N9K4 R900936600
H-4WEH25H6X/6EG24N9K4 R900949851
H-4WEH25J6X/6EG24N9K4 R900929180
H-4WEH25Q6X/6EG24N9K4 R900780849
H-4WEH25R6X/6EG24N9K4 R900708262
H-4WEH25T6X/6EG24N9K4 R900701990
H-4WEH25W6X/6EG24N9K4 R900931313
