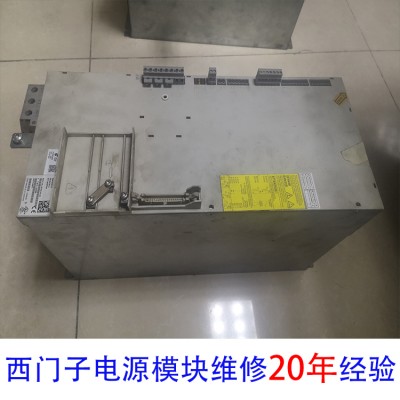

西門子模塊6SN1145電源模塊黃燈不亮，可以用下面的方法做實驗，可以快速定位西門子電源模塊故障，先找到故障原因：
一、正常情況下——進線電壓如果是三相380V交流，那么開關S1.1, S1.2, S1.3，S1.4 ，S1.5= OFF（即打在右邊），S1.6 = ON（即打在左邊），此時輸出應為600VDC；
進線電壓如果是三相交流，Vline= 415 V+ -10 % ，則S1.1= ON（即打在左邊），其它S1.x開關不變，而VDC link 即輸出應為625VDC，
二、西門子電源模塊上的X181的端子1U1-2U1、 1V1-2V1 、 1W1-2W1必須短接；
三、假如西門子電源模塊上所有的燈都不亮，可以用萬用表測量一下進線電壓、三相交流電，造成西門子電源模塊上所有的燈都不亮的原因有可能是輸出電壓不正常。
四、在進線電壓，三相交流電正常的情況下，還是故障如此，就需要斷開西門子電源模塊后面的所有連接的驅動（直流母線連接、驅動總線連接）；短接電源模塊上的端子63與9，48、64、112與9，再將動力電送上，用萬用表測量直流母線輸出有無600VDC，或者625VDC。
五、逐一把驅動連接上，如果連到哪個驅動，西門子電源模塊上的黃燈熄滅，就說明是這個驅動的問題。
一般的，正常情況下，電源模塊上的燈有五個紅燈應該是滅的，而第四個黃燈亮，直流母線輸出有600VDC，或者625VDC。如果沒有600VDC，或者625VDC，并且第四個黃燈沒有點亮，那么電源模塊肯定損壞；如果有，那么電源模塊正常，問題出在后面的驅動上。
